HB-Therm®



Veiligheidsaanwijzingen en beknopte handleiding

Interface server Gate-6



NL (Vertaling originele handleiding)


Algemeen

Lees voor het begin van de werkzaamheden deze handleiding aandachtig door. Een voorwaarde voor veilig werken is het opvolgen van alle veiligheidsaanwijzingen en voorzichtig te werk gaan door opgeleide vakmensen om ongevallen met lichamelijk letsel of materiële schade te voorkomen.

De veiligheidsaanwijzingen worden aangeduid met de volgende symbolen:

Gevaar! / Waarschuwing! / Voorzichtig!

... duiden op een gevaarlijke situatie, die bij niet opvolgen aanleiding kan geven tot lichamelijk letsel (Voorzichtig!), of tot ernstig of dodelijk lichamelijk letsel (Waarschuwing! Gevaar!).

Gevaar door magnetisch veld!

... bij het niet opvolgen bestaat er gevaar voor materiële schade en/of ernstig lichamelijk letsel!

Let op!

... duidt op een mogelijk gevaarlijke situatie die bij niet opvolgen materiële schade kan veroorzaken.

Zorg dat deze handleiding te allen tijde beschikbaar is in de onmiddellijke nabijheid van de Gate-6.

Nadere informatie is beschikbaar via de e-cockpit app of https://knowledge.hb-therm.eu, zie hoofdstuk 6. Bij vragen of onduidelijkheden dient u zich te wenden aan de verkoopagentschappen in uw land (zie typeplaatje) of aan onze klantenservice www.hb-therm.com.


Beoogd gebruik

De Gate-6 is een interface server. De verschillende producten van de Series 6 worden via de standaard Euromap 82.1 (Ethernet) interface aangesloten op de Gate-6.

De interface server is in staat om het Euromap 82.1 protocol om te zetten in de verschillende eigen protocollen van de machines. De benodigde hardware voor de seriële communicatie (RS-232, RS-485, RS-422 of 20 mA), evenals voor bus-protocollen zoals CAN of PROFIBUS-DP, is optioneel leverbaar.

Voor elke spuitgietmachine is een Gate-6 nodig, die in het ideale geval aan de machine gekoppeld blijft. De Gate-6 kan via Bluetooth en/of via wifi met de e-cockpit app communiceren.

De Gate-6 is uitsluitend ontwikkeld en geconstrueerd voor de gespecificeerde waarden in overeenstemming met het typeplaatje. Alle aansprakelijkheid op basis van niet toepassingsgericht gebruik is uitgesloten.


Algemene Veiligheidsaanwijzingen

Neem de plaatselijke, wettelijke en operationele veiligheidsvoorschriften en -vereisten in acht.

Deze handleiding en alle informatie op de Gate-6 moeten altijd goed leesbaar blijven. Vervang onmiddellijk alle informatie die beschadigd is of onleesbaar is geworden.

Controleer het gehele systeem regelmatig op schade. Defecten moeten onmiddellijk worden verholpen.

Scheid de Gate-6 van de stroomtoevoer, voordat u deze opent om toegang te verkrijgen tot de besturing.

Houd de magneten verwijderd van apparaten en voorwerpen die door magnetische velden beschadigd kunnen raken. Personen met een pacemaker moeten op een afstand van minimaal 5 cm van de magneten blijven.

Let op de aantrekkingskracht tussen de magneet en de magnetische oppervlakken. Niet opvolgen van deze aanwijzingen kan leiden tot bekneld raken op de aangegeven plaatsen.

Houd de magneten en de magnetische oppervlakken altijd vrij van verontreinigingen om een optimale aansluiting te garanderen en beschadigingvan de oppervlakken te voorkomen.

Onderhoudswerkzaamheden mogen uitsluitend door vakkundig personeel worden uitgevoerd


Transport en verpakking

Controleer de levering bij ontvangst altijd op volledigheid en eventuele transportschade.

Voor het voorzichtig verplaatsen en transporteren van het apparaat de symbolen en opmerkingen op de verpakking in acht nemen.

Om de Gate-6 te beschermen de verpakking pas op het laatste moment verwijderen.

Voor het verzenden van een Gate-6 alleen de originele verpakking of een gelijkwaardige verpakking gebruiken.


Installatie

De elektrische installatie en de eerste inbedrijfstelling moeten worden uitgevoerd door vakkundig personeel.


Installatievoorschriften

Opstelplaats apparaatwaterbestendige binnenruimte
voldoende ventilatie (Plaatsing, zie afb. hoofdstuk 4.1)
waar mogelijk vrijstaand (voor betere Bluetooth-ontvangst)
Max. Bluetooth reikwijdte10 m zonder obstakels
Max. opstelhoogte3000 m boven zeeniveau
Opsteloppervlak

Opstelling met/zonder beugel:
– horizontaal en stabiel oppervlak

Schroefmontage:
– verticaal en stabiel oppervlak

Magneetmontage:
– glad, schoon en magnetisch oppervlak

Max. oppervlaktetemperatuur van het opsteloppervlak40 °C
Toel. omgevingstemperatuur5–40 °C
Relatieve luchtvochtigheid35–85 % RH (niet condenserend)
Externe stroomkabelsStroomkabels mogen geen hydraulische leidingen of onderdelen raken waarvan de oppervlaktetemperatuur meer bedraagt dan 50 °C.

Aansluitingen

Het product moet worden gevoed door een SELV/LPS-voeding (max. vermogen van 6,25 A @24 VDC) met versterkte of dubbele isolatie. De voeding moet beschermd zijn tegen kortsluiting en overbelasting.

Euromap 82.1 is een open en onbeschermd protocol. Om toegang door onbevoegde derden tot de apparaten te verhinderen, mag de ethernetaansluiting (6) niet worden verbonden met het bedrijfsnetwerk of het internet. Als op het bedieningspaneel van het Thermo-6 tempereerapparaat het symbool wordt weergegeven dan bestaat er een directe internetverbinding.

  1. Aansluiting 24 VDC (+ = 24 VDC; = 0 VDC; = Functionele aarde voor EMC-doeleinden)
  2. USB-A (voor servicedoeleinden)
  3. Interface DIGITAL (ZD)
  4. Ethernet ext. (Internettoegang)
  5. Reset-toets (Netwerkinstellingen terugzetten)
  6. Ethernet (Interface OPC UA voor aansluiten van de Thermo-6)
  7. Interface PROFIBUS-DP (ZP)
  8. Interface CAN (ZC)


Weergave / betekenis led-lampjes

De Gate-6 heeft in de standaarduitvoering geen eigen bedieningspaneel. De instellingen voor de Gate-6 (protocol, e-cockpit koppelen, netwerkinstellingen, datum/uurtijd) worden uitgevoerd via het bedieningspaneel op het Thermo-6 tempereerapparaat dat zich op hetzelfde netwerk bevindt als de Gate-6.

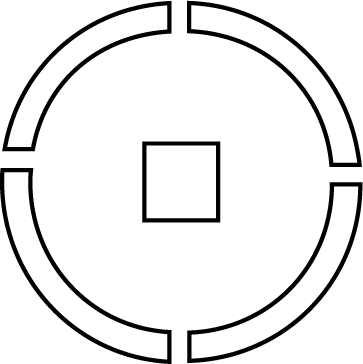

wit → Startprocedure actief

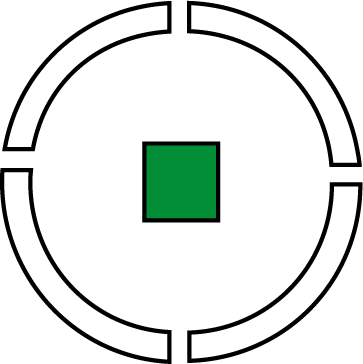

groen → Alles in orde. De Gate-6 is verbonden met ten minste een Thermo-6 tempereerapparaat.

groen knipperend → Verbindingsprocedure actief. De Gate-6 maakt verbinding met een Thermo-6 tempereerapparaat.

blauw knipperend → Bluetooth koppelingsprocedure actief

geel-rood knipperend → Software-update actief. Details over de update worden weergegeven op het bedieningspaneel van het Thermo-6 tempereerapparaat.

geel knipperend → Waarschuwing. Details over de waarschuwing op de besturing van het Thermo-6 tempereerapparaat opvolgen.

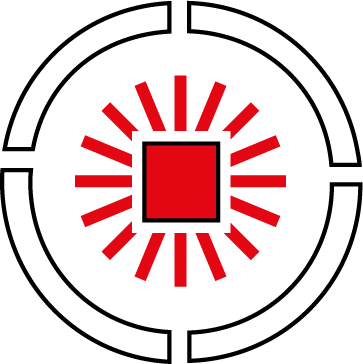

rood knipperend → Storing. Details over de storing op de besturing van het Thermo-6 tempereerapparaat opvolgen.


Inbedrijfstelling

Bij de eerste inbedrijfstelling van de Gate-6 moeten alle elektrische aansluitingen worden gecontroleerd.

De Gate-6 wordt in- en uitgeschakeld door aansluiten of loskoppelen van de stroomtoevoer. Alle interfacekabels kunnen tijdens gebruik worden vast- en losgekoppeld (hot plugable).

De HB-Therm apparaten zijn standaard geconfigureerd voor het automatisch opvragen van IP-adressen (DHCP-server beschikbaar). Procedure voor manuele netwerkconfiguratie, zie hoofdstuk 6.


Procedure

  1. Houd de beide bevestigingsklemmen ingedrukt en trek de afdekking er naar boven toe af.

  2. Stuurkabel aansluiten als getoond in de volgende afbeelding.

    Gebruik voor alle ethernetverbindingen afgeschermde kabels van categorie 5 of hoger.

  3. Sluit de kabel voor de stroomtoevoer aan op de Gate-6.
  4. Plaats de Gate-6 op de gewenste plek in een van de mogelijke opstelvarianten (met/zonder beugel, schroef- of magneetmontage).

  5. Sluit de netvoedingseenheid aan op het stopcontact. Zo gauw de Gate-6 van stroom wordt voorzien gaat het led-lampje wit branden.
    → na het opstarten van het apparaat knippert het led-lampje groen gedurende het opbouwen van de verbinding (ca. 30 s). Als er geen verbinding gemaakt kan worden met een Thermo-6 tempereerapparaat, blijft het led-lampje continue groen knipperen. Ga in dat geval verder met punt 6.
    → zo gauw er verbinding is gemaakt met een Thermo-6 tempereerapparaat gaat het led-lampje groen branden. Ga verder met punt 7.
  6. Controleer of de tempereerapparaten zijn ingeschakeld en correct zijn aangesloten. Als dit het geval is en het toch niet mogelijk is om verbinding te maken, moeten de netwerkinstellingen op de Gate-6 worden teruggezet. Houd daartoe de reset-toets op de Gate-6 ingedrukt tot het led-lampje kort wit knippert (ca. 3 s).
    → De netwerkinstellingen worden teruggezet.
    Als het nog steeds niet mogelijk is om een verbinding te maken tussen de Gate-6 en de Thermo-6, controleer dan de netwerkinstellingen van de Thermo-6 onder 'Instelling' → 'Afstandsbediening' → 'Netwerk'. De parameter voor netwerkconfiguratie moet op "automatisch" zijn ingesteld. Verlaat het netwerkmenu. Verdere oplossingen voor problemen bij het maken van een verbinding kunt u vinden in hoofdstuk 6.
  7. Menutoets aop elke aangesloten Thermo-6 tempereerapparaat aantikken → ʹInstellingʹ aantikken → ʹAfstandsbedieningʹ aantikken → ‘Afstands adresʹ aantikken en instellen.
  8. Optioneel alleen bij toevoeging ZD, ZC, ZP: Op een aangesloten Thermo-6 tempereerapparaat de instelling van het protocol uitvoeren. Menutoets op Thermo-6 tempereerapparaat aantikken → ʹGateʹ aantikken → ʹProtocol converterʹ aantikken → ʹProtocolʹ aantikken en instellen.
  9. Optioneel alleen bij communicatie via OPC UA: Om de communicatie tussen de machinebesturing, Gate-6 en Thermo-6 goed te laten functioneren moeten alle deelnemers deel uitmaken van hetzelfde netwerk. Bij een beschikbare DHCP-server moeten de Gate-6 en de Thermo-6 een IP-adres (huidig) krijgen toegewezen dat ongelijk is aan 169.254.xxx.xxx (de instelling kan onder 'Instelling' → 'Netwerk' voor de Thermo-6 en onder 'Gate' → 'Instellingen' → 'Netwerk Gate-6' voor de Gate-6 worden gecontroleerd). Als dit het geval is moet de communicatie met de machinebesturing functioneren. Anders, als er geen DHCP-server beschikbaar is, moeten de netwerkinstellingen manueel worden ingesteld. Verdere oplossingen, zie hoofdstuk 6.
  10. Menutoets op elk aangesloten Thermo-6 tempereerapparaat aantikken → ʹFunctiesʹ aantikken → ʹAfstandsbediening' met schuifregelaar () inschakelen.

Toepassing «e-cockpit»

e-cockpit is een app voor smartphones en tablets. Via Bluetooth heeft u toegang tot de gegevens van Gate-6 en de daarop aangesloten Thermo-6 tempereerapparaten. Informatie over het verbinden van  deGate-6 met de e-cockpit app en zijn functies kunt u vinden in hoofdstuk 6.


«HB-Therm e-cockpit» app downloaden

HB-Therm accepteert geen aansprakelijkheid voor schade als gevolg van het gebruik van de e-cockpit toepassingssoftware die niet via de Google Play Store of App Store wordt gedownload.

De «HB-Therm e-cockpit» app is verkrijgbaar via de Google Play Store of App Store.


Knowledge

Oproepen van de startpagina voor algemene informatie


Direct oproepen van Knowledge voor gedetailleerde hulpvragen als u geen verbinding kunt maken en/of als de netwerkinstellingen manueel moeten worden uitgevoerd.



FrequentiebandWLAN2,4 GHz / 5,0 GHz
Bluetooth2,4 GHz
OverspanningscategorieI
Verontreinigingsgraad2
Voeding24 VDC ±10 %

Het typeplaatje bevindt zich op de achterzijde van de Gate-6.


Het typeplaatje bevat de volgende kenmerken:

  • Type
  • Apparaatnummer
  • Toevoeging
  • Aansluitwaarden
  • Bouwjaar
  • Beschermingsklasse
  • Fabrikant
  • Servicelocatie
  • QR-Code (registratie e-cockpit)

Version 2023-10
