cel

  • T28584: Wymiana płytki drukowanej CAN
  • T29372: Aktualizacja interfejsu CAN

kwalifikacje

Elektrycy

Materiał

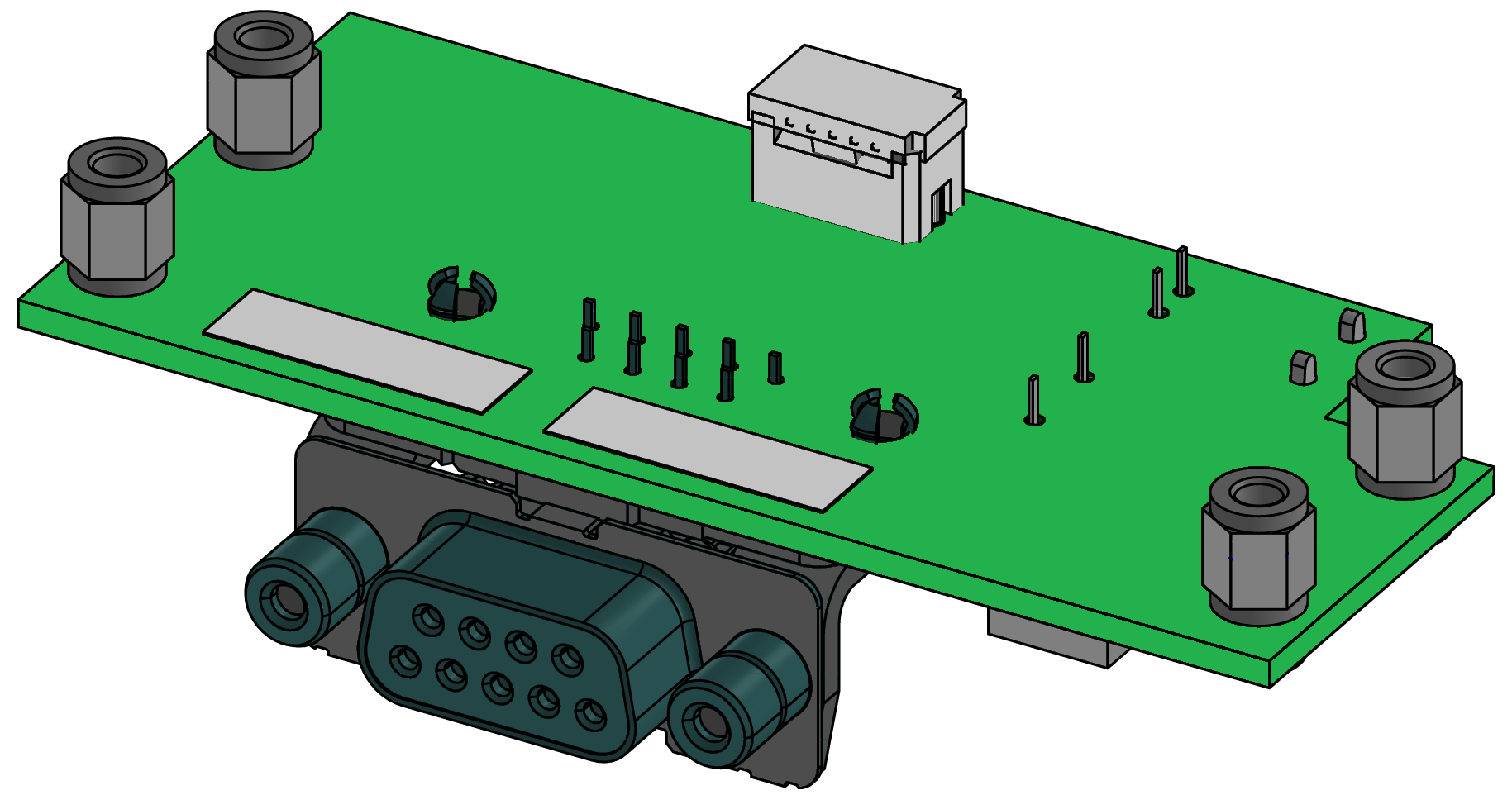

Poz.OznaczenieArtykułT28584T29372
01

płytka drukowana ZC-61

T2858411
02

śruba M2,5x4-Torx

B19893385-4
03tabliczka znamionowaT19277-2

Wymagany materiał

  • Wkrętak Torx rozmiar 10
  • Wkrętak Torx rozmiar 5

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Usuń osłony

  • Pokrywa kabla

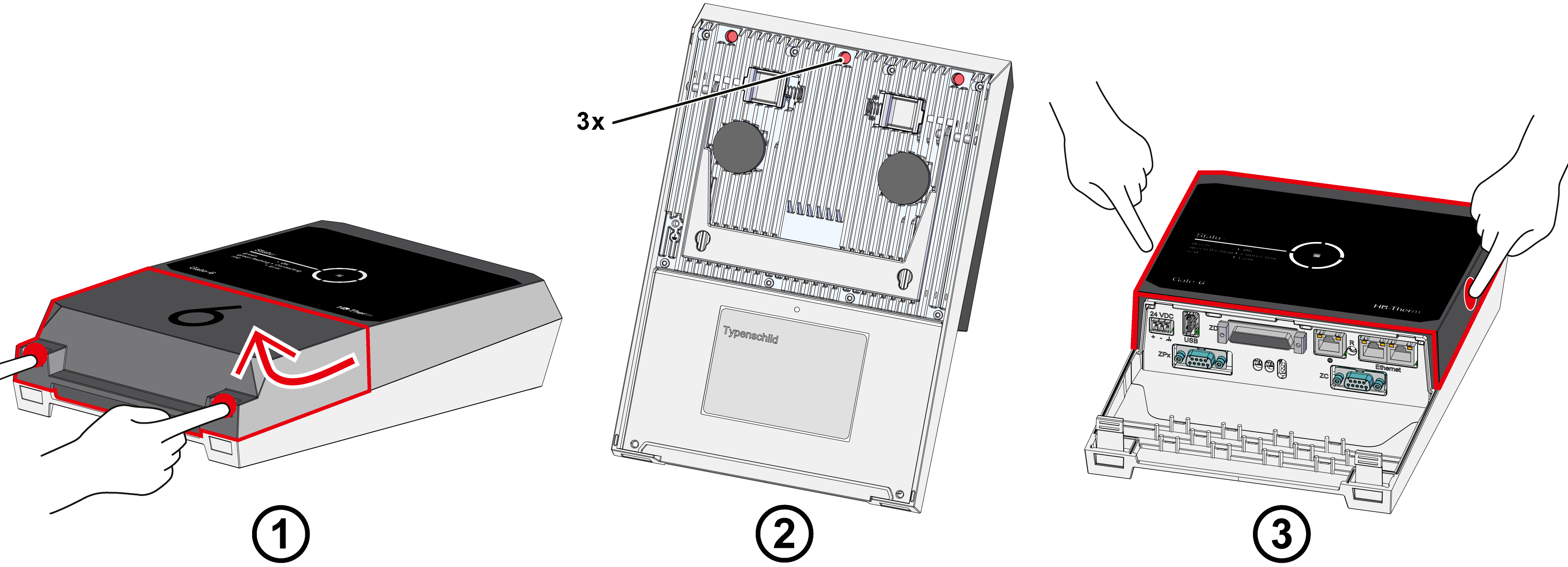

    • Przytrzymaj zaczepy mocujące i podnieś pokrywę kabla do góry (rys. → 1).
  • Odłączanie połączeń w Gate-6
    • Odłącz wszystkie kable sterujące i zasilanie w Gate-6.
  • Pokrywa obudowy
    • Odkręć śruby mocujące (3x) z tyłu Gate-6 (rys. → 2)
    • Naciśnij pokrywę obudowy w bok, aż usłyszysz kliknięcie (rys. → 3). Następnie zdejmij pokrywę.

Wymiana lub modernizacja komponentów

  • Odłącz złącza wtykowe kontrolera GAT-61
    • 26-pinowy kabel taśmowy → gniazdo X104
    • Kabel uziemiający → gniazdo X150
    • Kabel antenowy (dolny) → gniazdo X125

  • Wyjmij kontrolkę GAT-61
    • Wyjmij sterowanie GAT-61 wraz z radiatorem z Obudowy
    • Robiąc to, rozsuń obudowę, aby zwolnić paski montażowe.

  • Wymontować śruby mocujące kontrolera GAT-61 (10x).

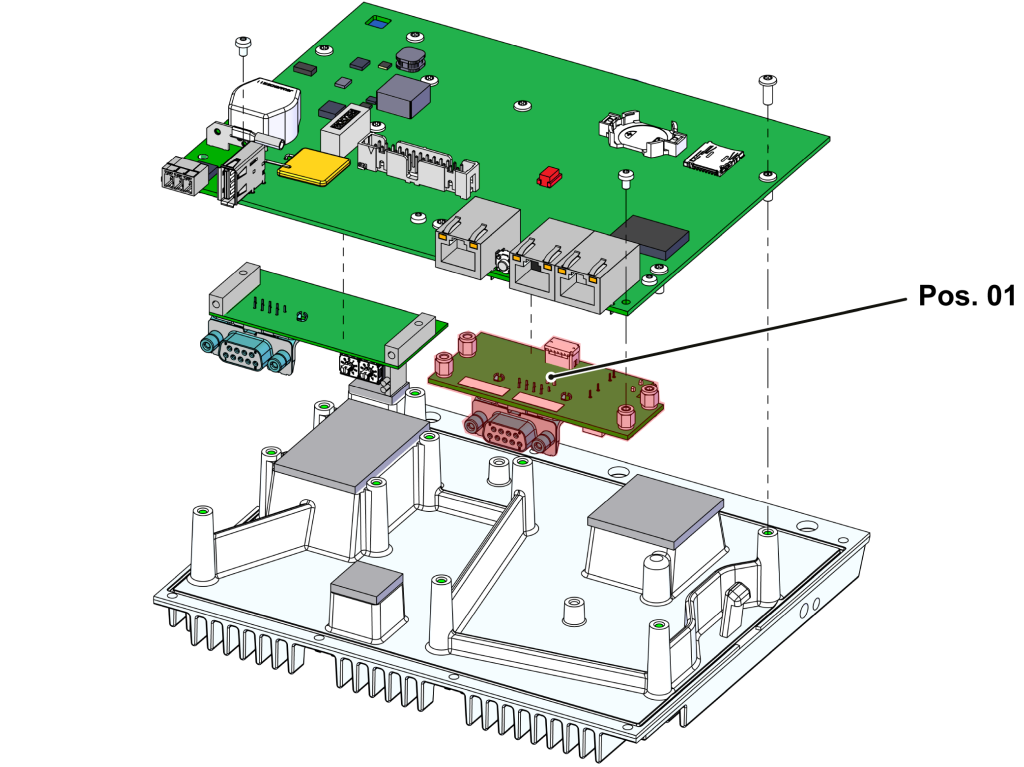

  • Wymień lub zainstaluj płytkę drukowaną CAN na kontrolerze GAT-61 poz. 01).

  • Użyj kontrolera GAT-61
    • Umieść kontrolkę GAT-61 z powrotem na radiatorze i przymocuj śruby mocujące (10x).
    • Włóż kontroler GAT-61 wraz z radiatorem do obudowy.
    • Upewnij się, że radiator jest zablokowany po obu stronach.
  • Ponownie podłącz złącza
    • 26-pinowy kabel taśmowy → gniazdo X104
    • Kabel uziemiający → gniazdo X150
    • Kabel antenowy (dolny) → gniazdo X125

Zainstaluj osłony

  • Załóż pokrywę obudowy i naciśnij pokrywę obudowy od góry iz boku, aż usłyszysz kliknięcie.
  • Zamontować 3x śruby mocujące z tyłu Gate-6.
  • Przyklej tabliczkę znamionową (T19277) z tyłu Gate-6 oraz w skróconej instrukcji (O8406-X).

funkcja sprawdzania

  • Sprawdź komunikację przez interfejs zgodnie z procedurą opisaną w skróconym przewodniku.
  • Załóż pokrywę kabla i naciśnij, aż usłyszysz kliknięcie.
