Wymiana kontrolera GAT-61 (A 16)

kwalifikacje

Elektrycy

Materiał

Poz.OznaczenieArtykułT28796
01

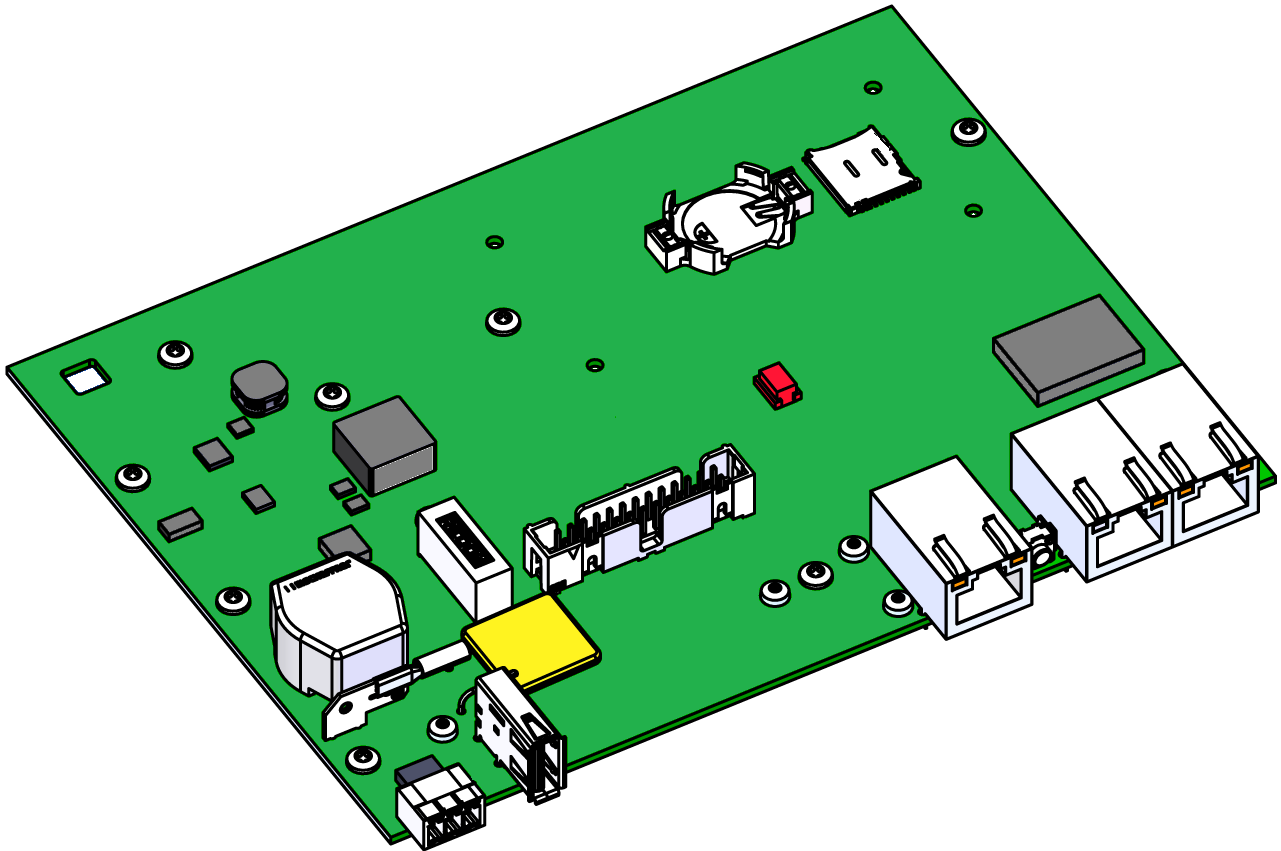

kontrola GAT-61

T287961

Wymagany materiał

  • Wkrętak Torx rozmiar 10

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

UWAGA!

Ustawienia sieciowe są przechowywane na kontrolerze GAT-61 i dlatego są tracone po wymianie.

Usuń osłony

  • Pokrywa kabla
    • Przytrzymaj zaczepy mocujące i podnieś pokrywę kabla do góry (rys. → 1).
  • Odłączanie połączeń w Gate-6
    • Odłącz wszystkie kable sterujące i zasilanie w Gate-6.
  • Pokrywa obudowy
    • Odkręć śruby mocujące (11x) z tyłu Gate-6 (rys. → 2)
    • Naciśnij pokrywę obudowy w bok, aż usłyszysz kliknięcie (rys. → 3). Następnie zdejmij pokrywę.

Wymień część zamienną

  • Odłącz złącza wtykowe kontrolera GAT-61
    • 26-pinowy kabel taśmowy → gniazdo X104
    • Kabel uziemiający → gniazdo X150
    • Kabel antenowy (dolny) → gniazdo X125

  • Wyjmij kontrolkę GAT-61
    • Wyjmij sterowanie GAT-61 wraz z radiatorem z Obudowy
    • Robiąc to, rozsuń obudowę, aby zwolnić paski montażowe.

  • Wymontować śruby mocujące kontrolera GAT-61 (10x).

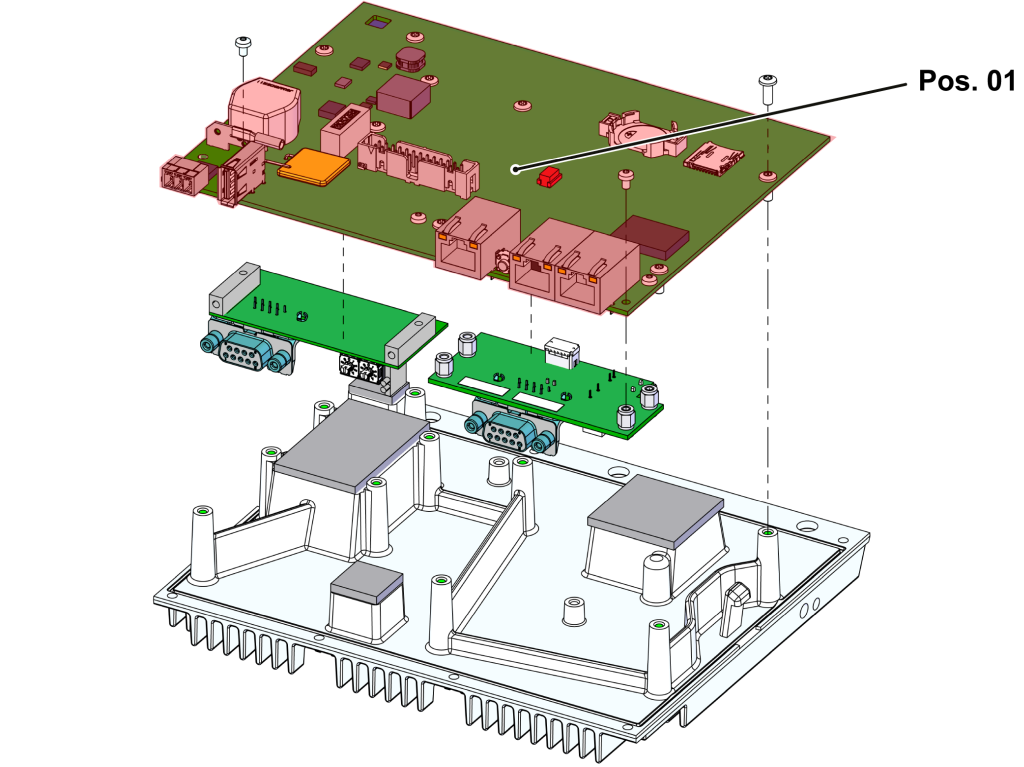

  • Wymień kontroler GAT-61 poz. 01). Przenieś dodatkowe płyty (jeśli są dostępne) do nowego kontrolera GAT-61.

  • Użyj kontrolera GAT-61
    • Umieść kontrolkę GAT-61 z powrotem na radiatorze i przymocuj śruby mocujące (10x).
    • Włóż kontroler GAT-61 wraz z radiatorem do obudowy.
    • Upewnij się, że radiator jest zablokowany po obu stronach.
  • Przywracanie połączeń wtykowych
    • 26-pinowy kabel taśmowy → gniazdo X104
    • Kabel uziemiający → gniazdo X150
    • Kabel antenowy (dolny) → gniazdo X125

Zainstaluj osłony

  • Załóż pokrywę obudowy i naciśnij pokrywę obudowy od góry iz boku, aż usłyszysz kliknięcie.
  • Zamontować 3x śruby mocujące z tyłu Gate-6.
  • Przyklej tabliczkę znamionową (T19277) z tyłu Gate-6 oraz w skróconej instrukcji (O8406-X).

funkcja sprawdzania

  • Sprawdź komunikację przez interfejs zgodnie z procedurą opisaną w skróconym przewodniku.
  • Załóż pokrywę kabla i naciśnij, aż usłyszysz kliknięcie.
