scop

Înlocuirea controlerului GAT-61 (A 16)

calificare

Electricieni

Material

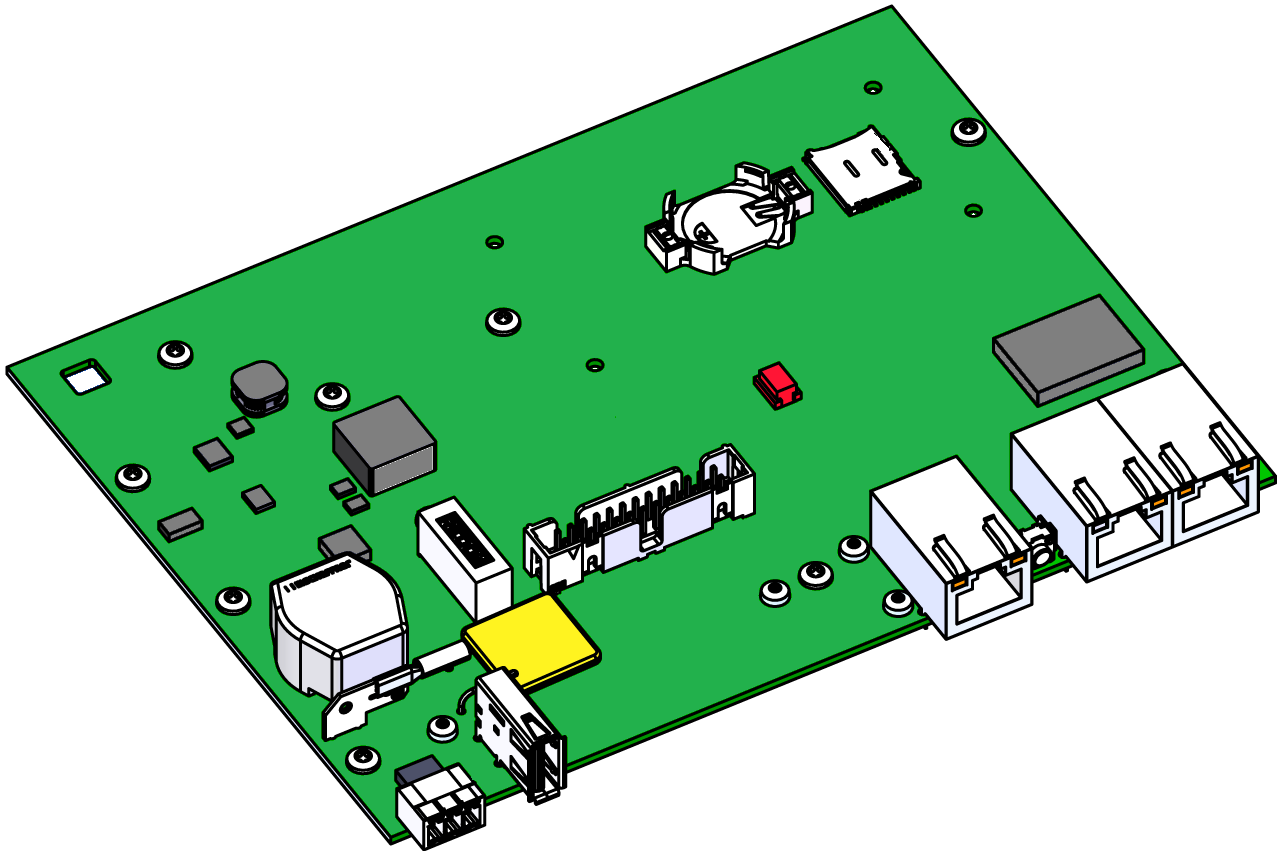

Poz.DenumireArticolT28796
01

control GAT-61

T287961

Material necesar

  • Surubelnita Torx dimensiune 10

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

NOTĂŢĂ!

Setările de rețea sunt stocate pe controlerul GAT-61 și, prin urmare, se pierd atunci când sunt înlocuite.

Eliminați capacul

  • Capacul pentru cabluri
    • Țineți apăsate filele de fixare și ridicați capacul pentru cabluri în sus (Fig. → 1).
  • Deconectarea conexiunilor de pe Gate-6
    • Deconectați toate cablurile de control și sursa de alimentare de pe Gate-6.
  • Capacul carcasei
    • Scoateți șuruburile de fixare (11x) de pe partea din spate a Gate-6 (Fig. → 2)
    • Apăsați capacul carcasei împreună lateral până când auziți un clic (Fig. → 3). Apoi scoateți capacul.

Înlocuiți piesa de schimb

  • Detașați conexiunile mufei de pe controlerul GAT-61
    • Cablu panglică cu 26 pini → slot X104
    • Cablu de împământare → slot X150
    • Cablu antenă (partea de jos) → slot X125

  • Scoateți comanda GAT-61
    • Scoateți comanda GAT-61, inclusiv radiatorul din Carcase
    • În timp ce faceți acest lucru, împingeți Carcasele în afară pentru a elibera curelele de montare.

  • Scoateți șuruburile de montare a controlerului GAT-61 (10x).

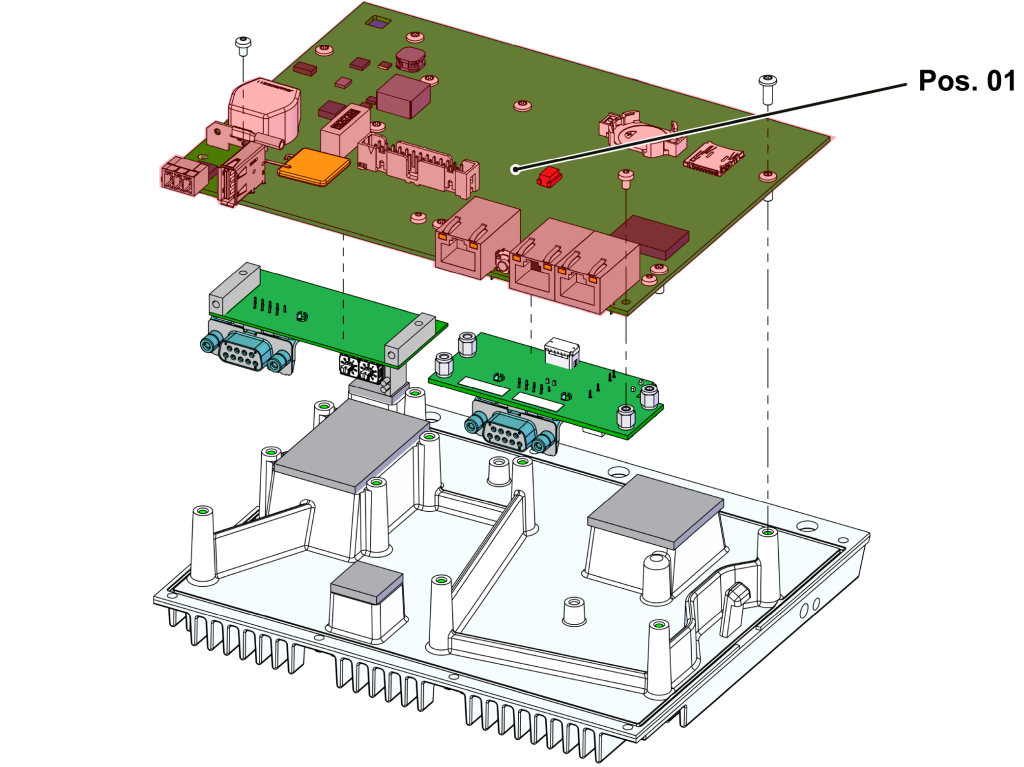

  • Înlocuiți controlerul GAT-61 Poz. 01). Transferați plăci suplimentare (dacă sunt disponibile) pe noul controler GAT-61.

  • Utilizați controlerul GAT-61
    • Puneți comanda GAT-61 înapoi pe radiator și fixați șuruburile de montare (10x).
    • Introduceți controlerul GAT-61, inclusiv radiatorul, în Carcase.
    • Asigurați-vă că radiatorul este blocat pe ambele părți.
  • Restaurarea conexiunilor la priză
    • Cablu panglică cu 26 pini → slot X104
    • Cablu de împământare → slot X150
    • Cablu antenă (partea de jos) → slot X125

Instalați capacul

  • Puneți capacul carcasei și apăsați pe capacul carcasei de sus și din lateral până când auziți un clic.
  • Instalați 3x șuruburi de montare pe partea din spate a Gate-6.
  • Lipiți placa tip (T19277) pe partea din spate a Gate-6 și în ghidul rapid (O8406-X).

Verificare funcţie

  • Verificați comunicația prin interfață în conformitate cu procedura din ghidul rapid.
  • Puneți capacul cablului și apăsați în jos până când auziți un clic.
