scop

Înlocuirea antenei

calificare

Electricieni

Material

Poz.DenumireArticolNumără

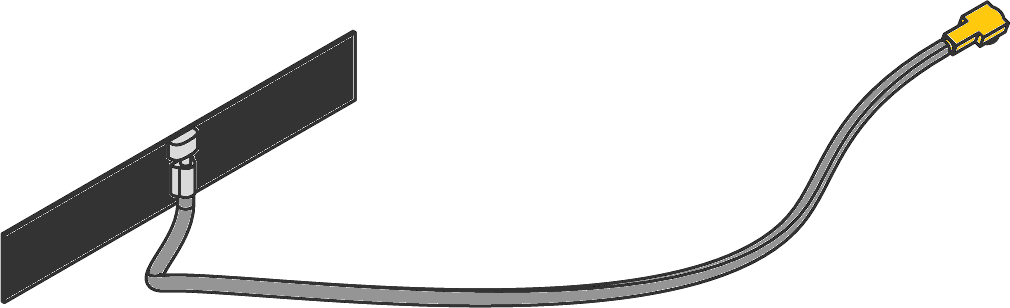

01Antena Wi-Fi cu bandă dublă 2.4/5.8 GHzT289191

Material necesar

  • Surubelnita Torx dimensiune 10

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Eliminați capacul

  • Capacul pentru cabluri
    • Țineți apăsate filele de fixare și ridicați capacul pentru cabluri în sus (Fig. → 1).
  • Deconectarea conexiunilor de pe Gate-6
    • Deconectați toate cablurile de control și sursa de alimentare de pe Gate-6.
  • Capacul carcasei
    • Scoateți șuruburile de fixare (11x) de pe partea din spate a Gate-6 (Fig. → 2)
    • Apăsați capacul carcasei împreună lateral până când auziți un clic (Fig. → 3). Apoi scoateți capacul.

Înlocuiți piesa de schimb

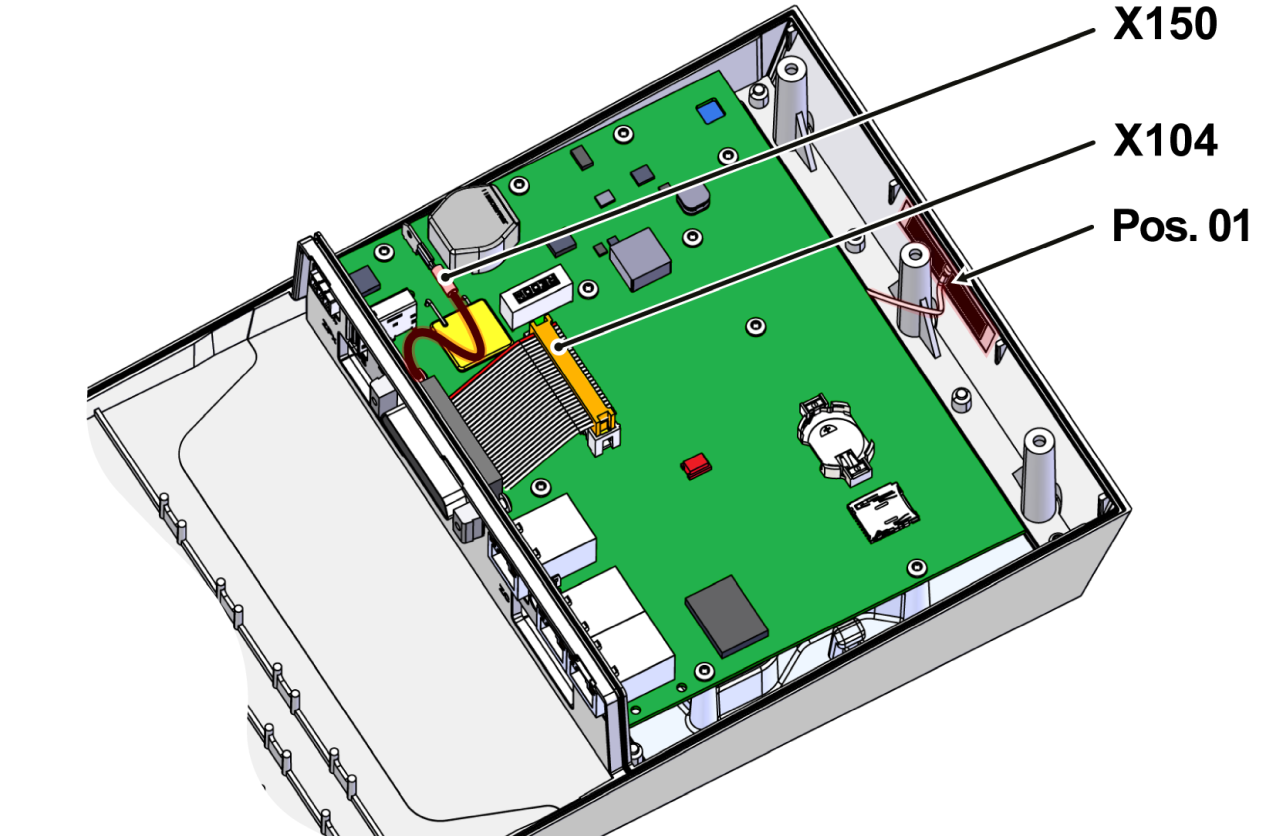

  • Scoateți antena atașată din Carcase (Pos. 01).
  • Îndepărtați reziduurile adezive de pe suprafață și curățați bine
  • Detașați conexiunile conectorului de pe controlerul GAT-61 (X150, X104).

  • Scoateți comanda GAT-61
    • Scoateți comanda GAT-61, inclusiv radiatorul din Carcase
    • În timp ce faceți acest lucru, împingeți Carcasele în afară pentru a elibera curelele de montare.

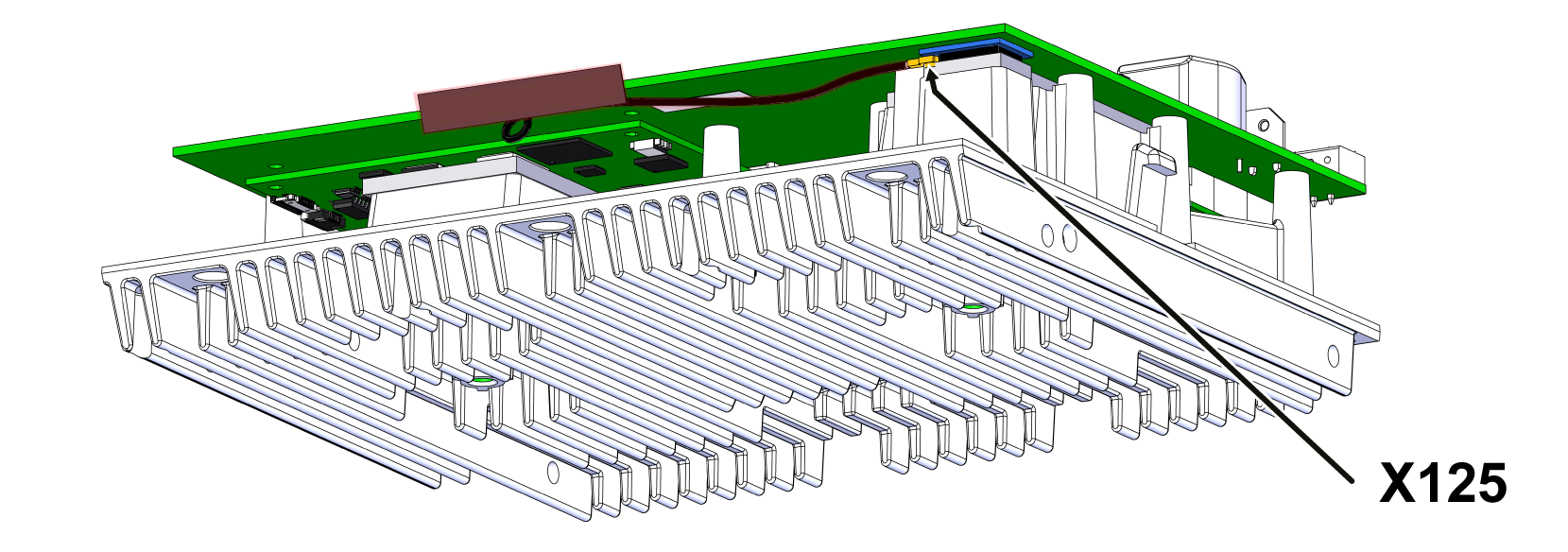

  • Scoateți cablul antenei de la controlerul GAT-61 și conectați noul cablu de antenă (X125).

  • Puneți controlerul GAT-61, inclusiv radiatorul, înapoi în Carcase.
    • Asigurați-vă că radiatorul este blocat pe ambele părți.
  • Reconectați conectorii la controlerul GAT-61 (X150, X104).
  • Scoateți folia adezivă din noua antenă.
  • Lipiți antena în locașul corespunzător de pe carcasă.

Instalați capacul

  • Puneți capacul carcasei și apăsați pe capacul carcasei de sus și din lateral până când auziți un clic.
  • Instalați 3x șuruburi de montare pe partea din spate a Gate-6.
  • Lipiți placa tip (T19277) pe partea din spate a Gate-6 și în ghidul rapid (O8406-X).

Verificare funcţie

  • Verificați conexiunea prin Bluetooth cu aplicația e-cockpit.

  • Verificați comunicația prin interfață în conformitate cu procedura din ghidul rapid.
  • Puneți capacul cablului și apăsați în jos până când auziți un clic.
