назначение

замена контроллера GAT-61 (A 16)

квалификация

Электрики

Материал

Пос.ИмястатьиТ28796
01

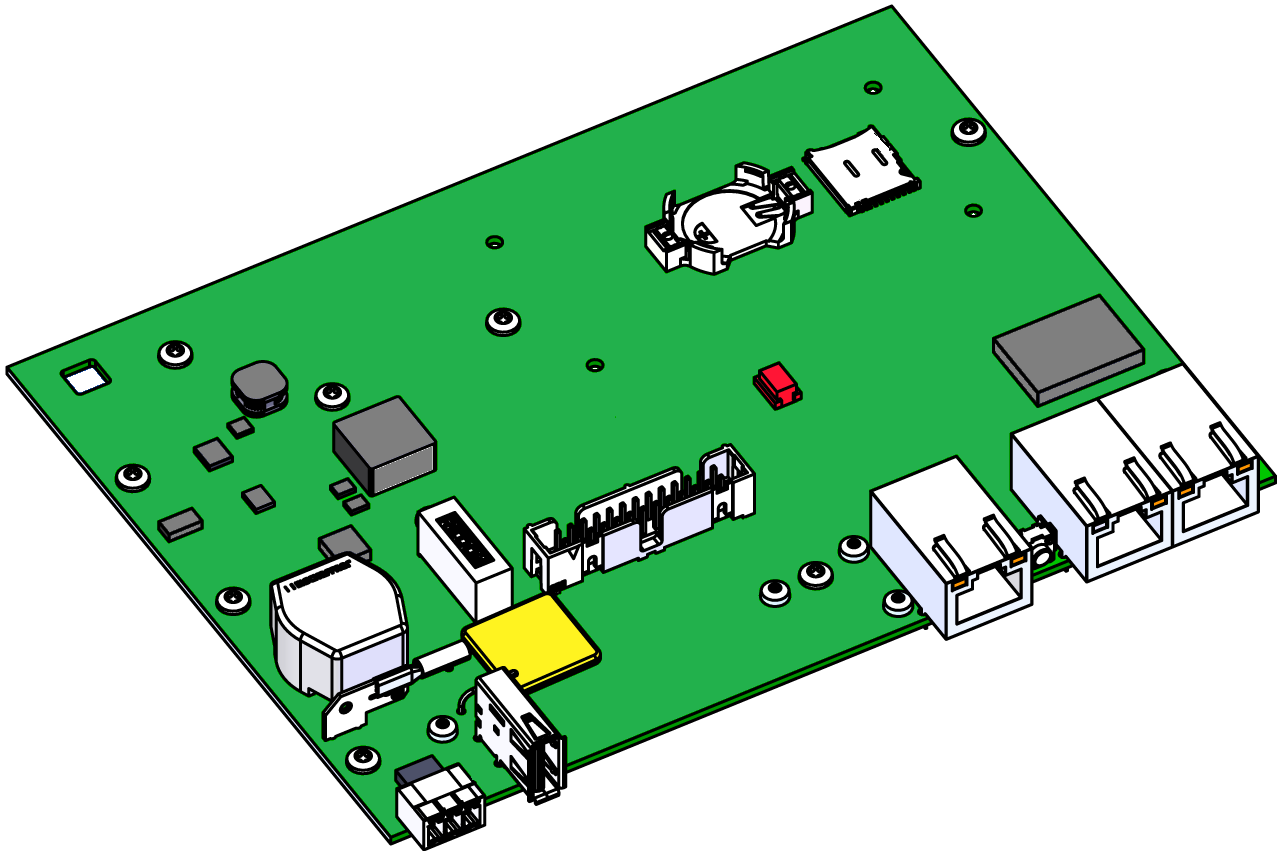

управление GAT-61

T287961

Необходимый материал

  • Отвертка Torx размер 10

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

ОБРАТИТЕ ВНИМАНИЕ!

Сетевые настройки хранятся на контроллере GAT-61 и поэтому при замене теряются.

Снимите крышку

  • Кабельная крышка
    • Возьмитесь за крепежные язычки и поднимите кабельную крышку вверх (рис. → 1).
  • Отсоединение соединений на Gate-6
    • Отсоедините все кабели управления и источник питания на Gate-6.
  • Крышка корпуса
    • Выкрутите крепежные винты (11x) на задней панели Gate-6 (Рис. → 2)
    • Сожмите крышку корпуса в боковом направлении до щелчка (Рис. → 3). Затем снимите крышку.

Замените запасную часть

  • Отсоедините штекерные соединения на контроллере GAT-61
    • 26-контактный ленточный кабель → слот X104
    • Заземляющий кабель → слот X150
    • Антенный кабель (внизу) → слот X125

  • Снимите элемент управления GAT-61
    • Снимите блок управления GAT-61, включая радиатор, из Корпуса
    • При этом раздвиньте Корпус, чтобы освободить крепежные ремни.

  • Открутите крепежные винты контроллера GAT-61 (10 шт.).

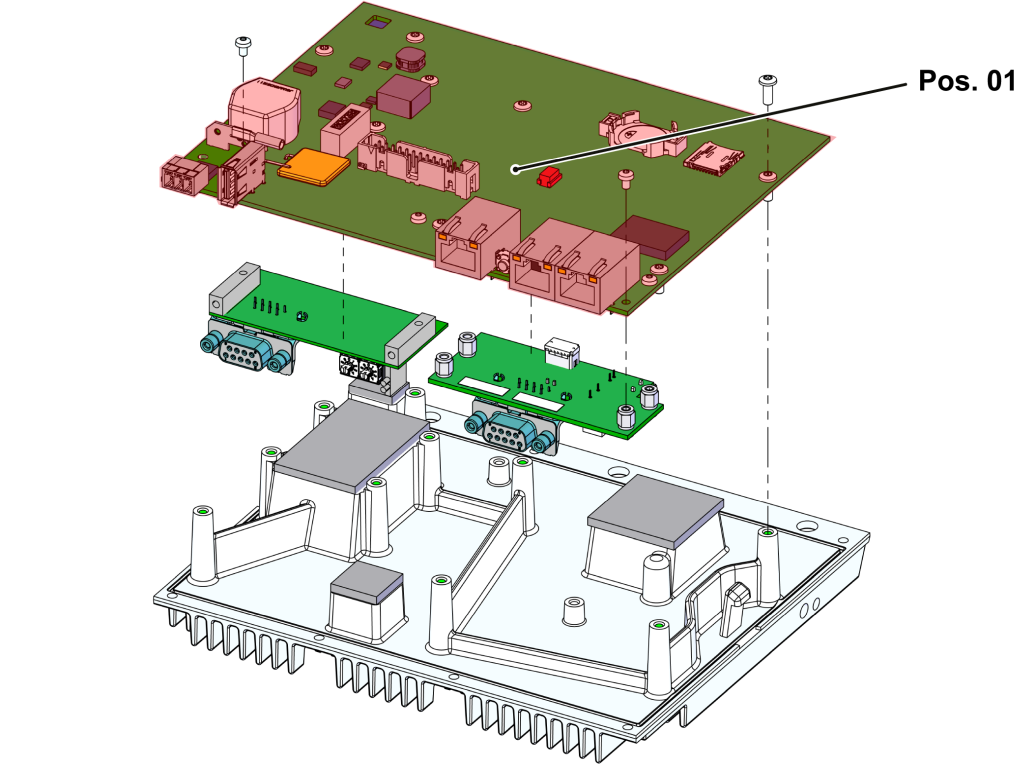

  • Замените контроллер GAT-61 (пункт 01). Перенесите дополнительные платы (если таковые имеются) на новый контроллер GAT-61.

  • Используйте контроллер GAT-61
    • Верните блок управления GAT-61 на радиатор и закрепите крепежные винты (10 шт.).
    • Вставьте контроллер GAT-61, включая радиатор, в Корпус.
    • Убедитесь, что радиатор зафиксирован с обеих сторон.
  • Восстановление штекерных соединений
    • 26-контактный ленточный кабель → слот X104
    • Кабель заземления → слот X150
    • Антенный кабель (нижний) → слот X125

Установите крышку

  • Наденьте крышку корпуса и нажмите на крышку корпуса сверху и сбоку, пока не услышите щелчок.
  • Установите 3 крепежных винта на заднюю часть Gate-6.
  • Прикрепите типовую табличку (T19277) к задней панели Gate-6 и к краткому руководству (O8406-X).

Проверьте функции

  • Проверьте связь через интерфейс в соответствии с процедурой, описанной в кратком руководстве.
  • Наденьте крышку кабеля и нажимайте, пока не услышите щелчок.
