назначение

  • T28903: замена печатной платы PROFIBUS-DP
  • T29671: обновление интерфейса PROFIBUS-DP

квалификация

профессиональный персонал

Материал

Пос.ИмястатьиT28903T29671
01

печатная плата Profibus-DP

Т2890311
02

Панель управления теплом 17x17x3

Т28908-1
03

винт M2,5x4 - Torx

B3061587-2
04Типовая табличкаТ1927-2

Необходимый материал

  • Отвертка Torx размер 10
  • Отвертка Torx размер 8

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Снимите крышку

  • Кабельная крышка
    • Возьмитесь за крепежные язычки и поднимите кабельную крышку вверх (рис. → 1).
  • Отсоединение соединений на Gate-6
    • Отсоедините все кабели управления и источник питания на Gate-6.
  • Крышка корпуса
    • Выкрутите крепежные винты (11x) на задней панели Gate-6 (Рис. → 2)
    • Сожмите крышку корпуса в боковом направлении до щелчка (Рис. → 3). Затем снимите крышку.

Замените или модернизируйте компоненты

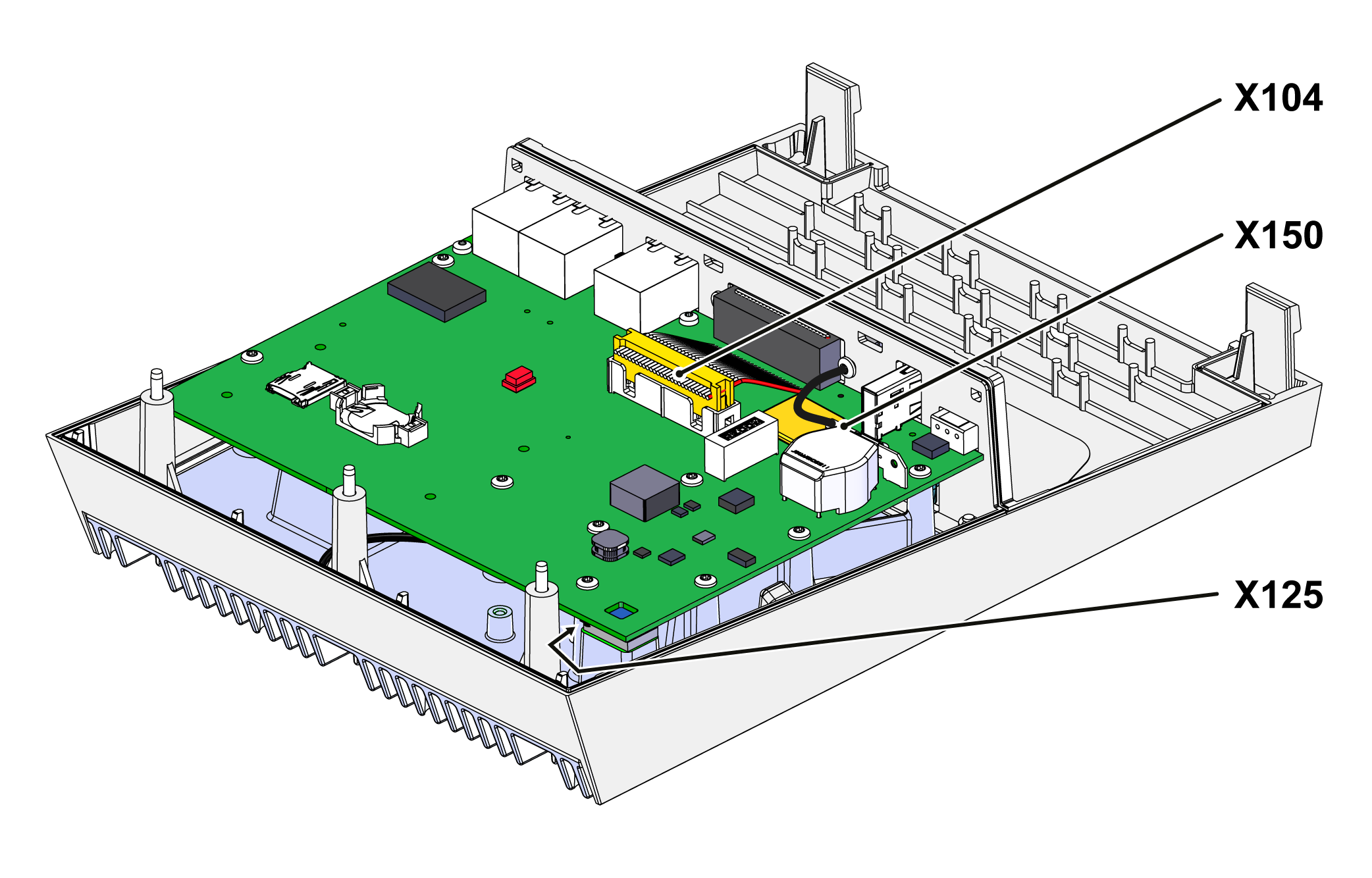

  • Отсоедините штекерные соединения на контроллере GAT-61
    • 26-контактный ленточный кабель → слот X104
    • Заземляющий кабель → слот X150
    • Антенный кабель (нижний) → слот X125

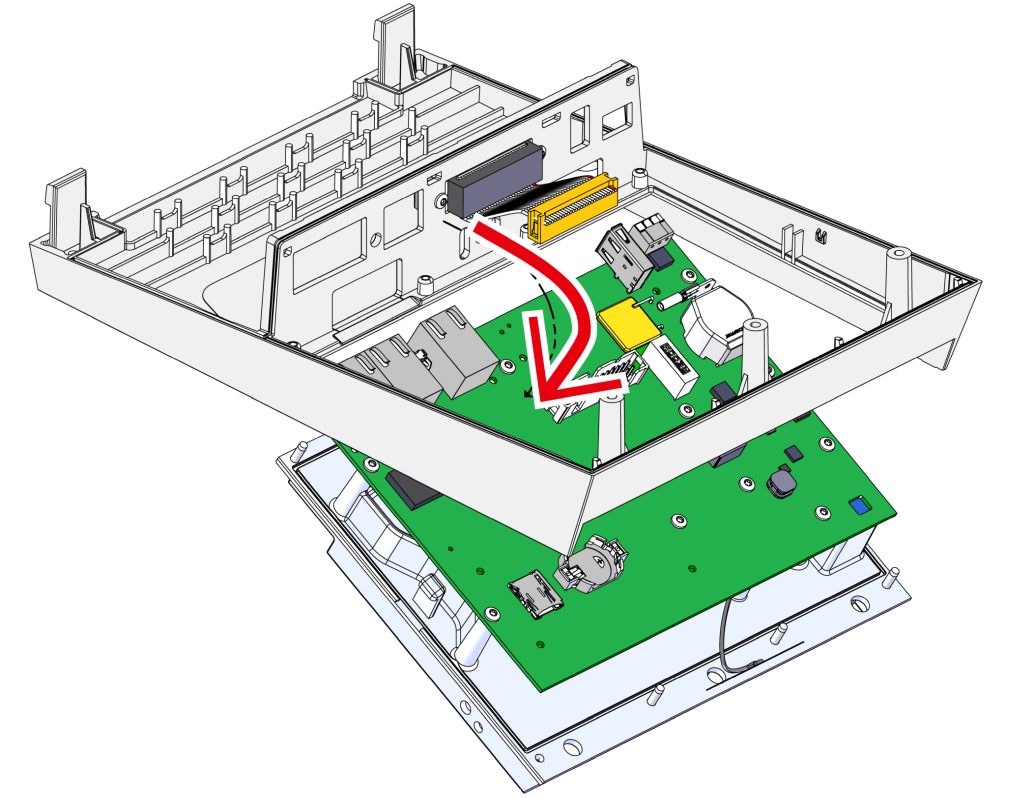

  • Снимите элемент управления GAT-61
    • Снимите блок управления GAT-61, включая радиатор, из Корпуса.
    • При этом раздвиньте Корпус, чтобы освободить крепежные ремни.

    • Открутите крепежные винты контроллера GAT-61 (10 шт.).
    • Замените или установите печатную плату Profibus-DP на контроллере GAT-61 (пункт 01).
    • Наклейте термопрокладку на радиатор (поз. 02).

  • Используйте контроллер GAT-61
    • Верните блок управления GAT-61 на радиатор и закрепите крепежные винты (10 шт.).
    • Вставьте контроллер GAT-61, включая радиатор, в Корпус.
    • Убедитесь, что радиатор зафиксирован на месте с обеих сторон..
  • Восстановление штекерных соединений
    • 26-контактный ленточный кабель → слот X104
    • Кабель заземления → слот X150
    • Антенный кабель (нижний) → слот X125

Установите крышку

  • Наденьте крышку корпуса и нажмите на крышку корпуса сверху и сбоку, пока не услышите щелчок.
  • Установите 3 крепежных винта на заднюю часть Gate-6.
  • Прикрепите типовую табличку (T19277) к задней панели Gate-6 и к краткому руководству (O8406-X).

Проверьте функции

  • Проверьте связь через интерфейс в соответствии с процедурой, описанной в кратком руководстве.
  • Наденьте крышку кабеля и нажимайте, пока не услышите щелчок.
