назначение

замена антенны

квалификация

Электрики

материал

Пос.ИмястатьиКоличество

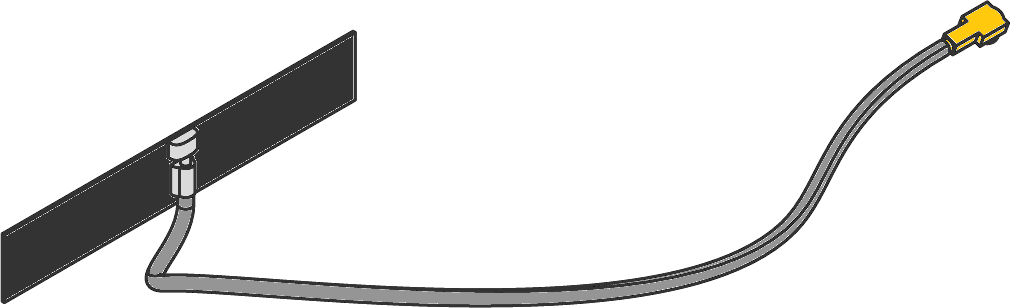

01Двухдиапазонная антенна Wi-Fi 2,4/5,8 ГГцТ289191

Необходимый материал

  • Отвертка Torx размер 10

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Снимите крышку

  • Кабельная крышка
    • Возьмитесь за крепежные язычки и поднимите кабельную крышку вверх (рис. → 1).
  • Отсоединение соединений на Gate-6
    • Отсоедините все кабели управления и источник питания на Gate-6.
  • Крышка корпуса
    • Выкрутите крепежные винты (11x) на задней панели Gate-6 (Рис. → 2)
    • Сожмите крышку корпуса в боковом направлении до щелчка (Рис. → 3). Затем снимите крышку.

Замените запасную часть

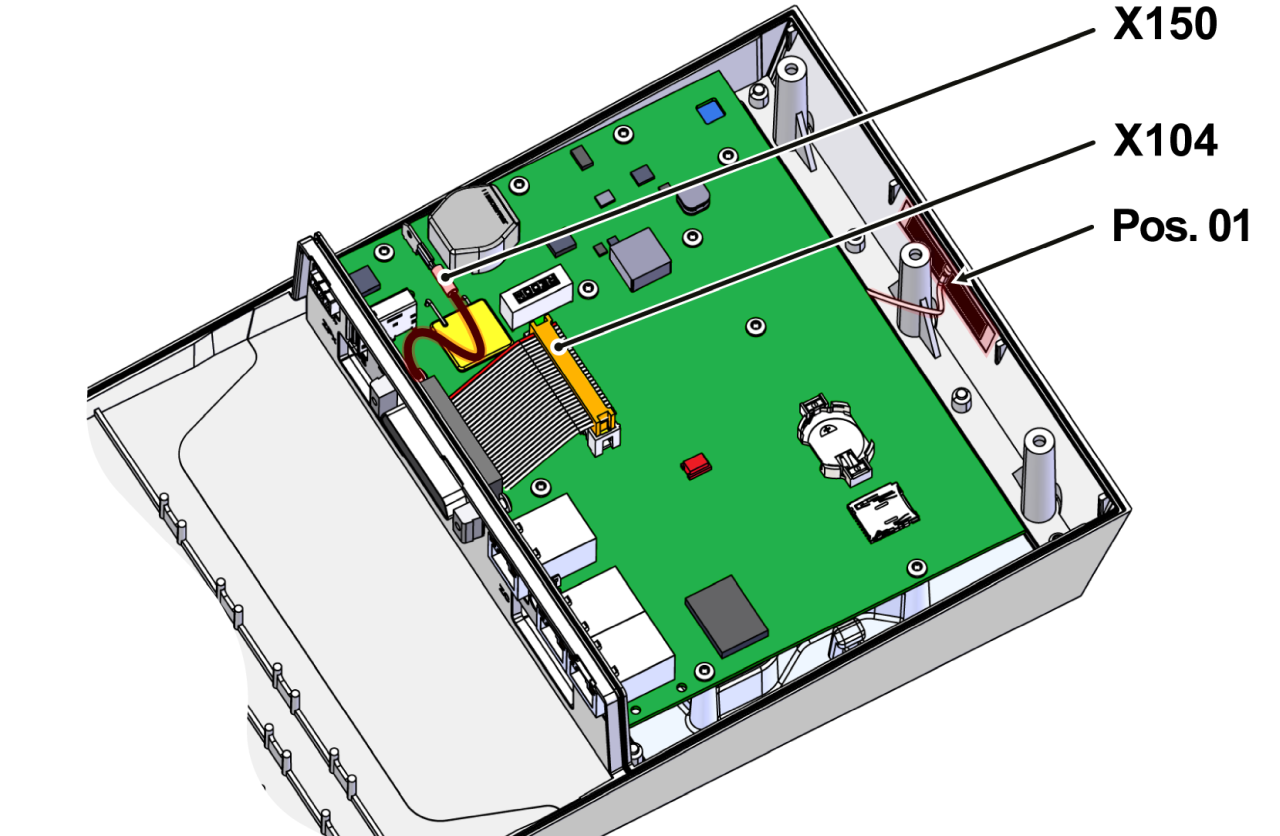

  • Снимите прикрепленную антенну из Корпуса (Pos. 01).
  • Удалите остатки клея с поверхности и тщательно очистите
  • Отсоедините штекерные соединения на контроллере GAT-61 (X150, X104).

  • Снимите элемент управления GAT-61
    • Снимите блок управления GAT-61, включая радиатор, из корпуса
    • При этом раздвиньте Корпус, чтобы освободить крепежные ремни.

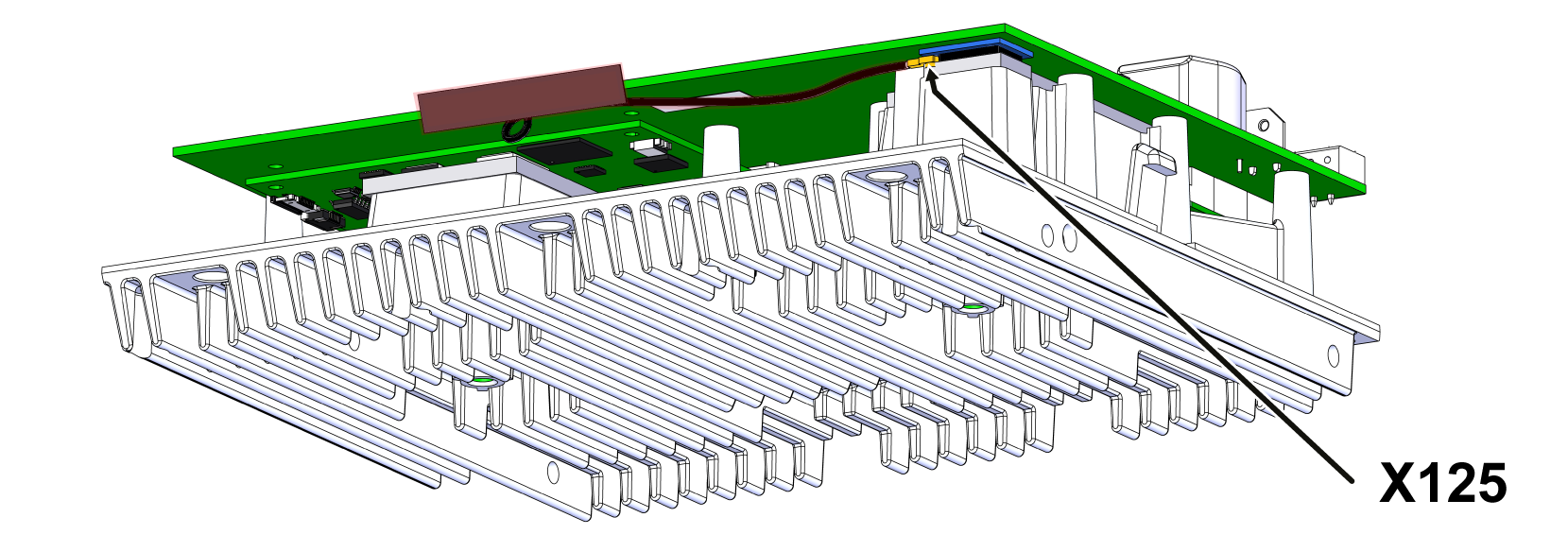

  • Отсоедините антенный кабель от контроллера GAT-61 и подключите новый антенный кабель (X125).

  • Вставьте контроллер GAT-61, включая радиатор, обратно в Корпус.
    • Убедитесь, что радиатор зафиксирован с обеих сторон.
  • Снова подключите штекерные соединения к контроллеру GAT-61 (X150, X104).
  • Снимите клейкую пленку с новой антенны.
  • Приклейте антенну в соответствующее углубление на Корпусе.

Установите крышку

  • Наденьте крышку корпуса и нажмите на крышку корпуса сверху и сбоку, пока не услышите щелчок.
  • Установите 3 крепежных винта на заднюю часть Gate-6.
  • Прикрепите типовую табличку (T19277) к задней панели Gate-6 и к краткому руководству (O8406-X).

Проверьте функции

  • Проверьте соединение через Bluetooth с помощью приложения e-Cockpit.

  • Проверьте связь через интерфейс в соответствии с процедурой, описанной в кратком руководстве.
  • Наденьте крышку кабеля и нажимайте, пока не услышите щелчок.
