цель

  • T28921: замена кабеля с плоским экраном DIGITAL
  • T29231: обновление интерфейса DIGITAL

квалификация

Электрики

Материал

Пос.Имя
статьи
Т28921Т29231
01

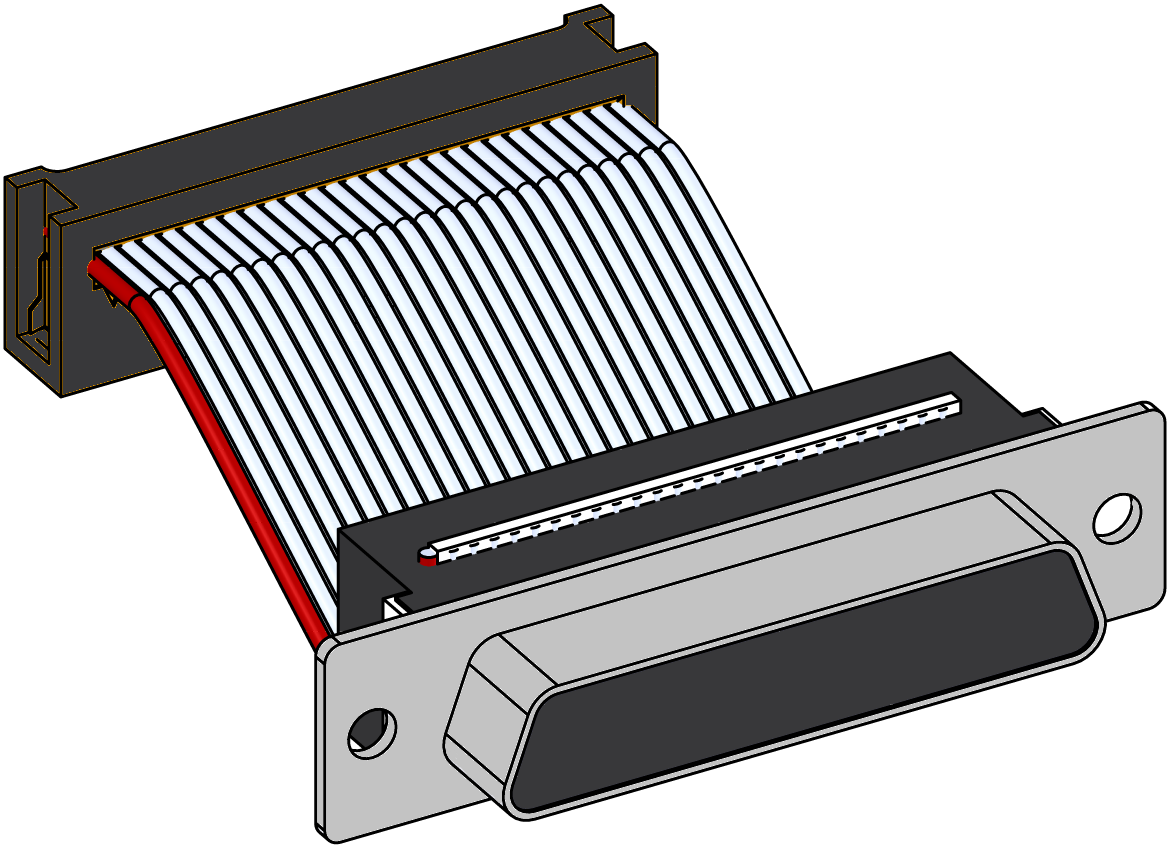

Ленточный кабель 26-pol., Sub-D

T2892111
02

блокировочный блок M3

Т15697-2
03

винт M3x8-Torx

B1983385-2
04

провод GNYE

Л0709-1
05Типовая табличкаT19277—2

Необходимый материал

  • Отвертка Torx размер 10

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Снимите крышки

  • Кабельная крышка
    • Возьмитесь за крепежные язычки и поднимите кабельную крышку вверх (рис. → 1).
  • Отсоединение соединений на Gate-6
    • Отсоедините все кабели управления и источник питания на Gate-6.
  • Крышка корпуса
    • Выкрутите крепежные винты (3x) на задней панели Gate-6 (Рис. → 2)
    • Сожмите крышку корпуса в боковом направлении до щелчка (Рис. → 3). Затем снимите крышку.

Замените или замените компонент

  • Выньте глухую заглушку из отверстия «ZD». В этом больше нет необходимости.
  • Вставьте 26-контактный ленточный кабель с разъемом снаружи в отверстие (T28921).
  • Закрепите разъем, закрепив стопорные блоки (T15697, B1983385).
    • Также установите кабель заземления (L0709) к крепежному винту разъема.

  • Подключите разъемы к контроллеру GAT-61.
    • 26-контактный ленточный кабель → слот X104
    • Кабель заземления → слот X150

Установите крышку

  • Наденьте крышку корпуса и нажмите на крышку корпуса сверху и сбоку, пока не услышите щелчок.
  • Установите 3 крепежных винта на заднюю часть Gate-6.
  • Прикрепите типовую табличку (T19277) к задней панели Gate-6 и к краткому руководству (O8406-X).

Проверьте функции

  • Проверьте связь через интерфейс в соответствии с процедурой, описанной в кратком руководстве.
  • Наденьте крышку кабеля и нажимайте, пока не услышите щелчок.
