účel

Výmena regulátora GAT-61 (A 16)

kvalifikácia

Elektrikári

Materiál

Poz.OznačeniePoložkyT28796
01

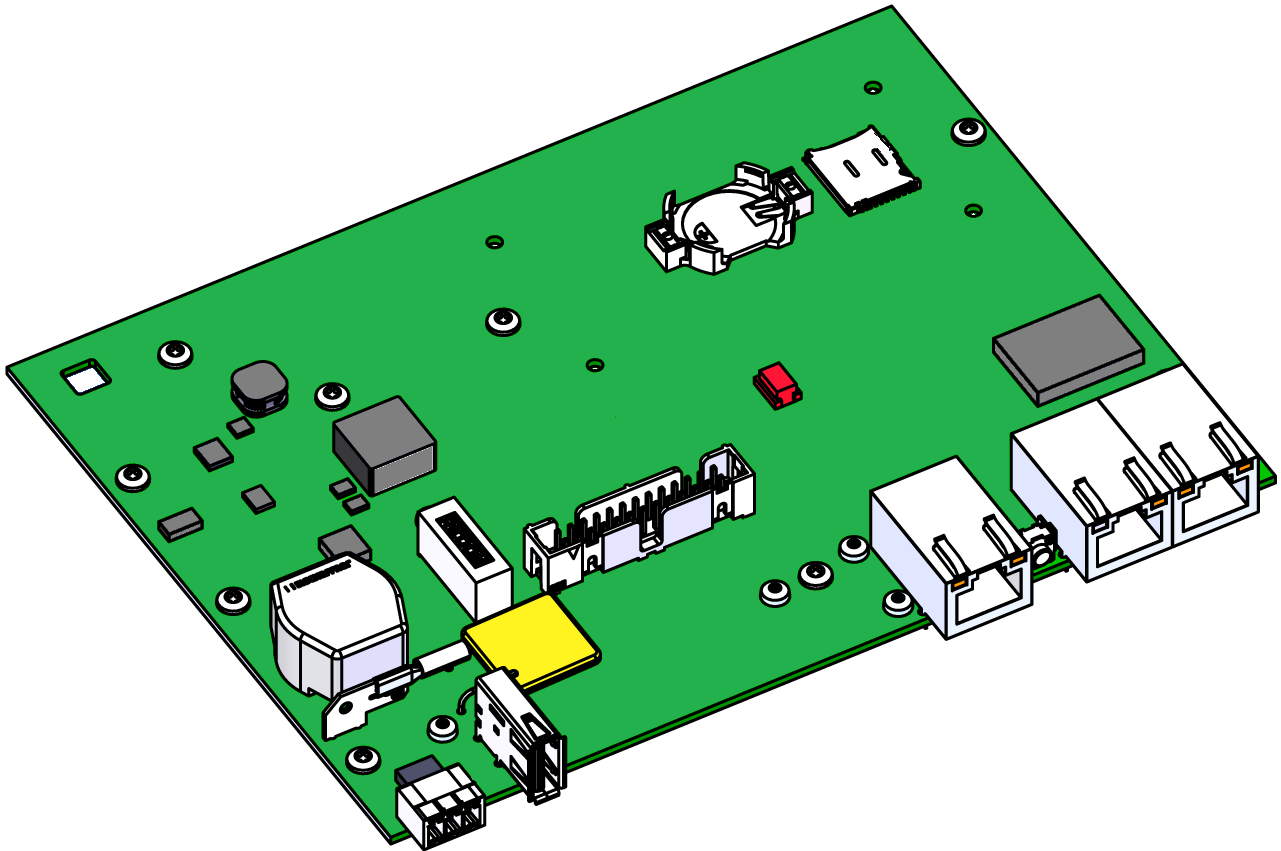

ovládanie GAT-61

T287961

Požadovaný materiál

  • Skrutkovač Torx veľkosť 10

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

POZNÁMKA!

Sieťové nastavenia sú uložené na radiči GAT-61, a preto sa pri výmene stratia.

Odstráňte kryt

  • Kryt kábla
    • Podržte upevňovacie výstupky a zdvihnite kryt kábla smerom nahor (obr. → 1).
  • Odpojenie prípojok na Gate-6
    • Odpojte všetky ovládacie káble a napájací zdroj na Gate-6
  • Kryt krytu
    • Odstráňte upevňovacie skrutky (11x) na zadnej strane Gate-6 (Obr. → 2)
    • Stlačte kryt krytu do strán, kým nebudete počuť cvaknutie (Obr. → 3). Potom kryt odstráňte.

Vymeňte náhradný diel

  • Odpojte konektory na ovládači GAT-61
    • 26-pinový plochý kábel → slot X104
    • Uzemňovací kábel → X150 slot
    • Anténny kábel (dole) → X125 slot

  • Odstráňte ovládací prvok GAT-61
    • Odstráňte ovládací prvok GAT-61 vrátane chladiča z puzdra
    • Pritom zatlačte Puzdro od seba, aby ste uvoľnili montážne popruhy.

  • Odskrutkujte montážne skrutky regulátora GAT-61 (10x).

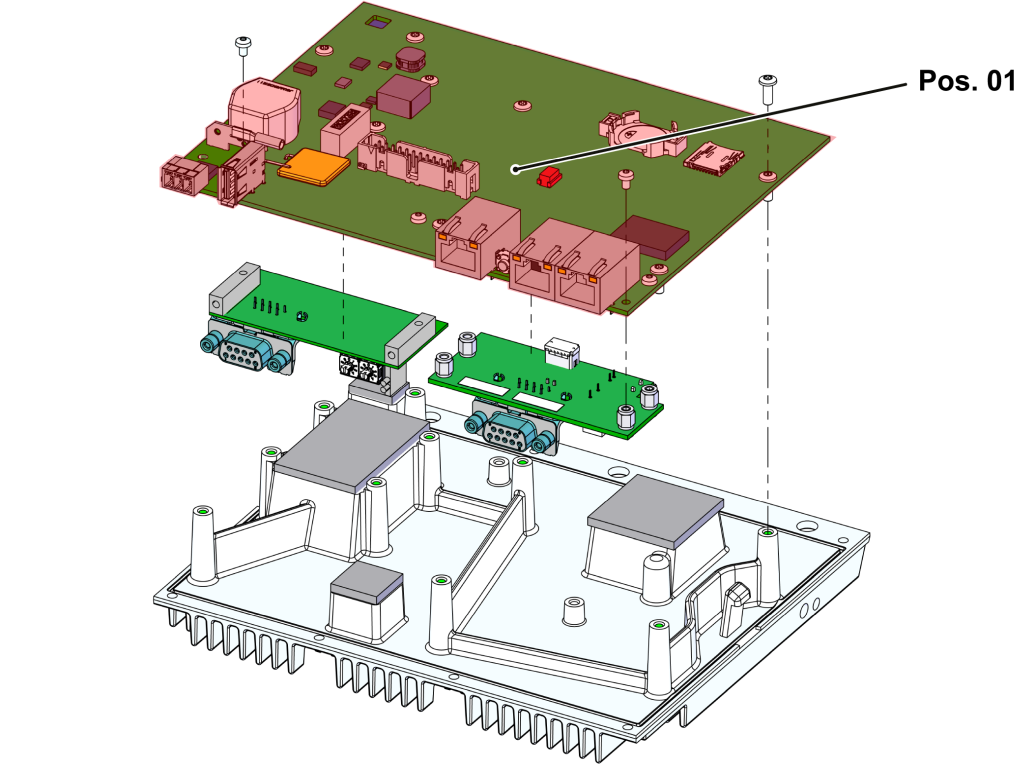

  • Vymeňte regulátor GAT-61 Poz. 01). Preneste ďalšie dosky (ak sú k dispozícii) do nového ovládača GAT-61.

  • Použite ovládač GAT-61
    • Nasaďte ovládací prvok GAT-61 späť na chladič a upevnite montážne skrutky (10x).
    • Vložte regulátor GAT-61 vrátane chladiča do puzdra.
    • Uistite sa, že chladič je na oboch stranách uzamknutý.
  • Obnovenie pripojenia zástrčky
    • 26-pinový plochý kábel → slot X104
    • Uzemňovací kábel → X150 slot
    • Anténny kábel (dole) → X125 slot

Nainštalujte kryt

  • Nasaďte kryt puzdra a zatlačte na kryt puzdra zhora a zboku, kým nebudete počuť cvaknutie.
  • Nainštalujte 3x montážne skrutky na zadnú stranu Gate-6.
  • Typovú dosku (T19277) nalepte na zadnú stranu Gate-6 a do rýchleho sprievodcu (O8406-X).

Kontrola funkcie

  • Skontrolujte komunikáciu cez rozhranie v súlade s postupom v rýchlom sprievodcovi.
  • Nasaďte kryt kábla a stláčajte nadol, kým nebudete počuť cvaknutie.
