Zamenjava krmilnika GAT-61 (A 16)

kvalifikacija

Električarji

Material

Pos.ImenovanjePredmetiT28796
01

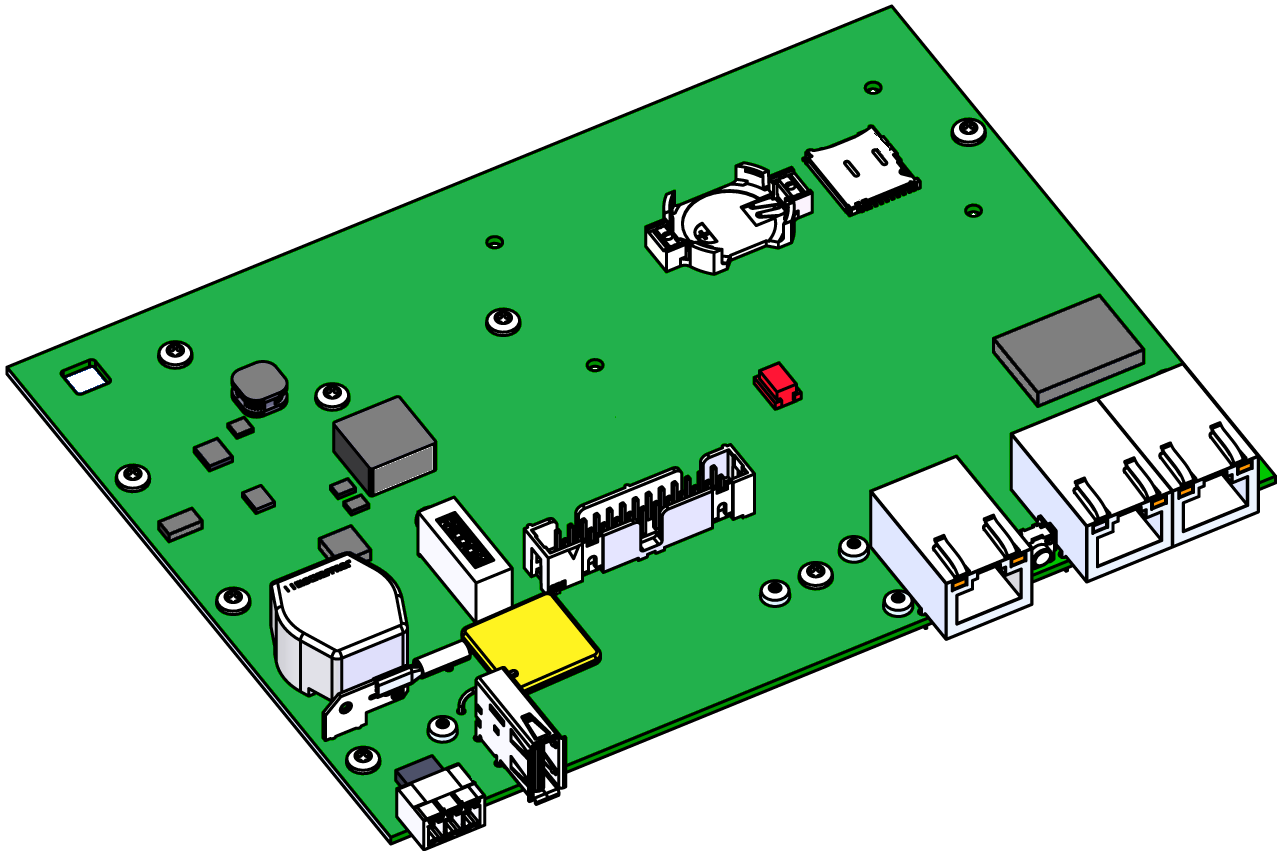

nadzor GAT-61

T287961

Potreben material

  • Torx izvijač size 10

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

OPOMBA!

Omrežne nastavitve so shranjene na krmilniku GAT-61 in se zato izgubijo ob zamenjavi.

Odstranite pokrov

  • Pokrov kabla
    • Držite pritrdilne jezičke in dvignite pokrov kabla navzgor (Slika → 1).
  • Odklop priključkov na Gate-6
    • Odklopite vse krmilne kable in napajanje na Gate-6.
  • Pokrov ohišja
    • Odstranite pritrdilne vijake (11x) na zadnji strani Gate-6 (Slika → 2)
    • Pritisnite pokrov ohišja skupaj vstran, dokler ne zaslišite klika (Slika → 3). Nato odstranite pokrov.

Zamenjajte rezervni del

  • Odklopite vtične povezave na krmilniku GAT-61
    • 26-pin trak kabel → reža X104
    • Ozemljitveni kabel → reža X150
    • Antenski kabel (spodaj) → reža X125

  • Odstranite krmilnik GAT-61
    • Odstranite krmilnik GAT-61, vključno s hladilnikom iz Ohišja
    • Pri tem potisnite Ohišja narazen, da sprostite pritrdilne trakove.

  • Odstranite pritrdilne vijake krmilnika GAT-61 (10x).

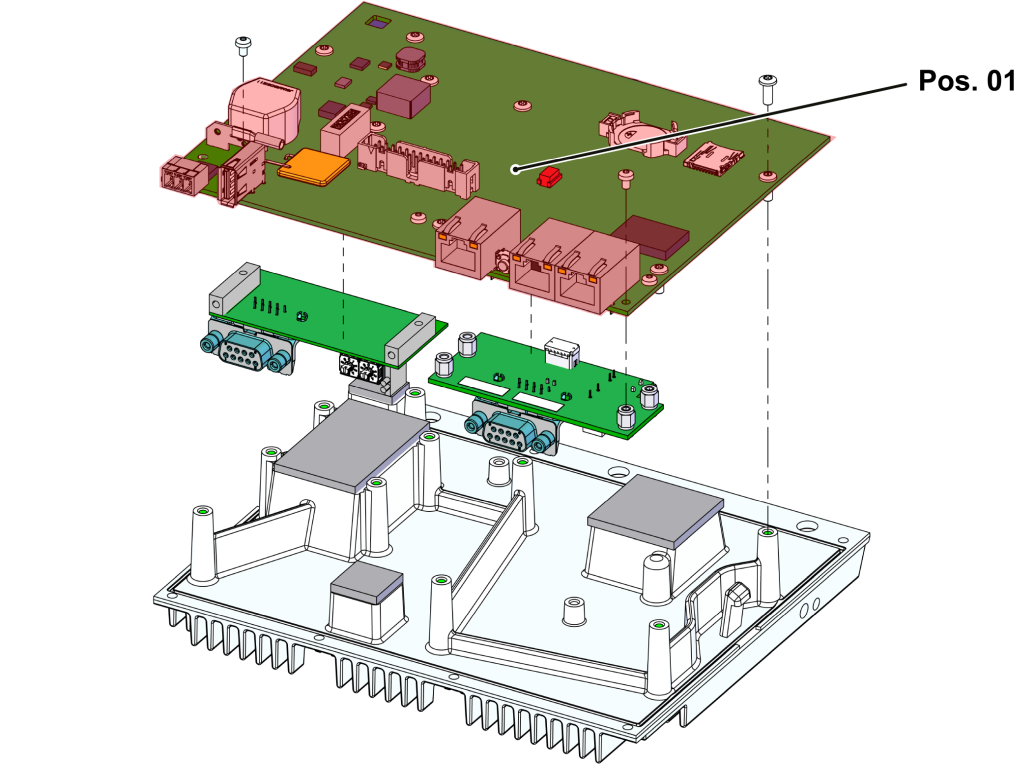

  • Zamenjajte krmilnik GAT-61 Pos. 01). Prenesite dodatne plošče (če so na voljo) na nov krmilnik GAT-61.

  • Uporabite krmilnik GAT-61
    • Vstavite krmilnik GAT-61 nazaj na hladilnik in pritrdite pritrdilne vijake (10x).
    • V Ohišja vstavite krmilnik GAT-61, vključno s hladilnikom.
    • Prepričajte se, da je hladilnik zaklenjen na obeh straneh.
  • Obnavljanje vtičnih povezav
    • 26-pin trak kabel → reža X104
    • Ozemljitveni kabel → reža X150
    • Antenski kabel (spodaj) → reža X125

Namestite pokrov

  • Postavite pokrov Ohišja in pritisnite pokrov ohišja od zgoraj in od strani, dokler ne zaslišite klika.
  • Namestite 3x pritrdilne vijake na hrbtni strani Gate-6.
  • Tipsko ploščo (T19277) nalepite na zadnjo stran Gate-6 in v hitrem vodniku (O8406-X).

Funkcija preverjanja

  • Preverite komunikacijo prek vmesnik v skladu s postopkom v hitrem vodniku.
  • Postavite pokrov kabla in pritisnite navzdol, dokler ne zaslišite klika.
