svrha

Zamena kontrolera GAT-61 (A 16)

kvalifikacija

Električari

Materijal

Pos.OznakaArtikalT28796
01

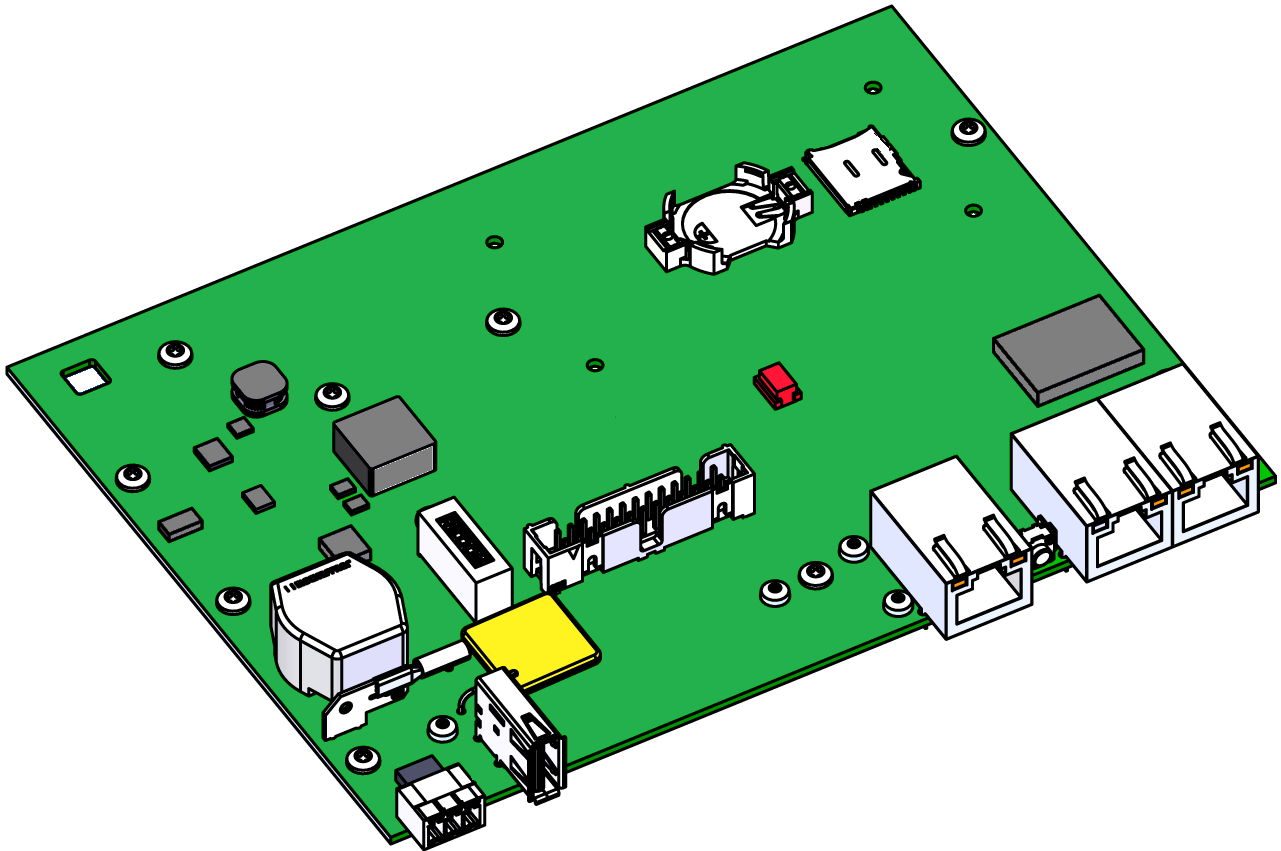

Kontrola GAT-61

T287961

Potreban materijal

  • Tork odvijač veličina 10

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

BELEŠKA!

Mrežna podešavanja se čuvaju na GAT-61 kontroleru i zbog toga se gube kada se zamene.

Uklonite poklopac

  • Kabelska zaštita
    • Držite pričvrsne jezičke pritisnute i podignite kablsku zaštitu prema gore (Sl. → 1).
  • Isključenje veza na Gate-6
    • Isključite sve upravljačke kablove i napajanje na Gate-6.
  • Poklopac kućišta
    • Uklonite pričvrsne šrafove (11x) sa zadnje strane Gate-6 (Sl. → 2)
    • Pritisnite poklopac kućišta bočno dok ne čujete klik (Sl. → 3). Zatim uklonite poklopac.

Zamenite rezervni deo

  • Odvojite priključke na kontroleru GAT-61
    • 26-pinski kabal za traku → slot Ks104
    • kabal za uzemljenje → Ks150 slot
    • Antenski kabal (donji) → Ks125 slot

  • Uklonite kontrolu GAT-61
    • Uklonite kontrolu GAT-61, uključujući hladnjak iz Kućište
    • Dok to radite, gurnite Kućište da biste oslobodili montažne trake.

  • Uklonite GAT-61 kontroler montažne vijke (10k).

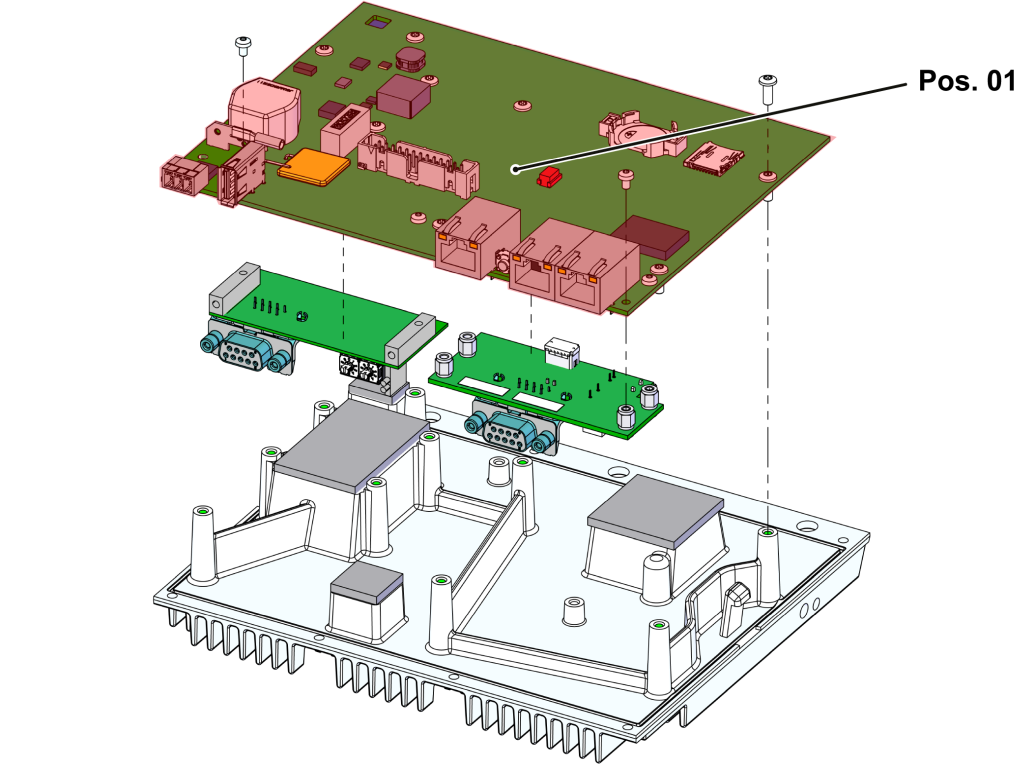

  • Zamenite GAT-61 kontroler Pos. 01). Prenesite dodatne ploče (ako su dostupne) na novi GAT-61 kontroler.

  • Koristite GAT-61 kontroler
    • Vratite kontrolu GAT-61 na hladnjak i pričvrstite vijke za pričvršćivanje (10k).
    • Umetnite GAT-61 kontroler, uključujući hladnjak, u Kućište.
    • Uverite se da je hladnjak zaključan na mestu sa obe strane.
  • Vraćanje utikača
    • 26-pinski kabal za traku → slot Ks104
    • kabal za uzemljenje → Ks150 slot
    • Antenski kabal (donji) → Ks125 slot

Instalirajte poklopac

  • Stavite poklopac Kućište i pritisnite poklopac Kućište odozgo i sa strane dok ne čujete klik.
  • Instalirajte 3k montažne vijke na poleđini Gate-6.
  • Zalepite pločicu Tip (T19277) na zadnju stranu Gate-6 i u brzom vodiču (O8406-Ks).

Proverite funkciju

  • Proverite komunikacija preko interfejsa u skladu sa procedurom u brzom vodiču.
  • Stavite poklopac kabal i pritisnite dok ne čujete klik.
