syfte

Byte av regulatorn GAT-61 (A 16)

kvalifikation

Elektriker

Material

Pos.BeteckningObjektT28796
01

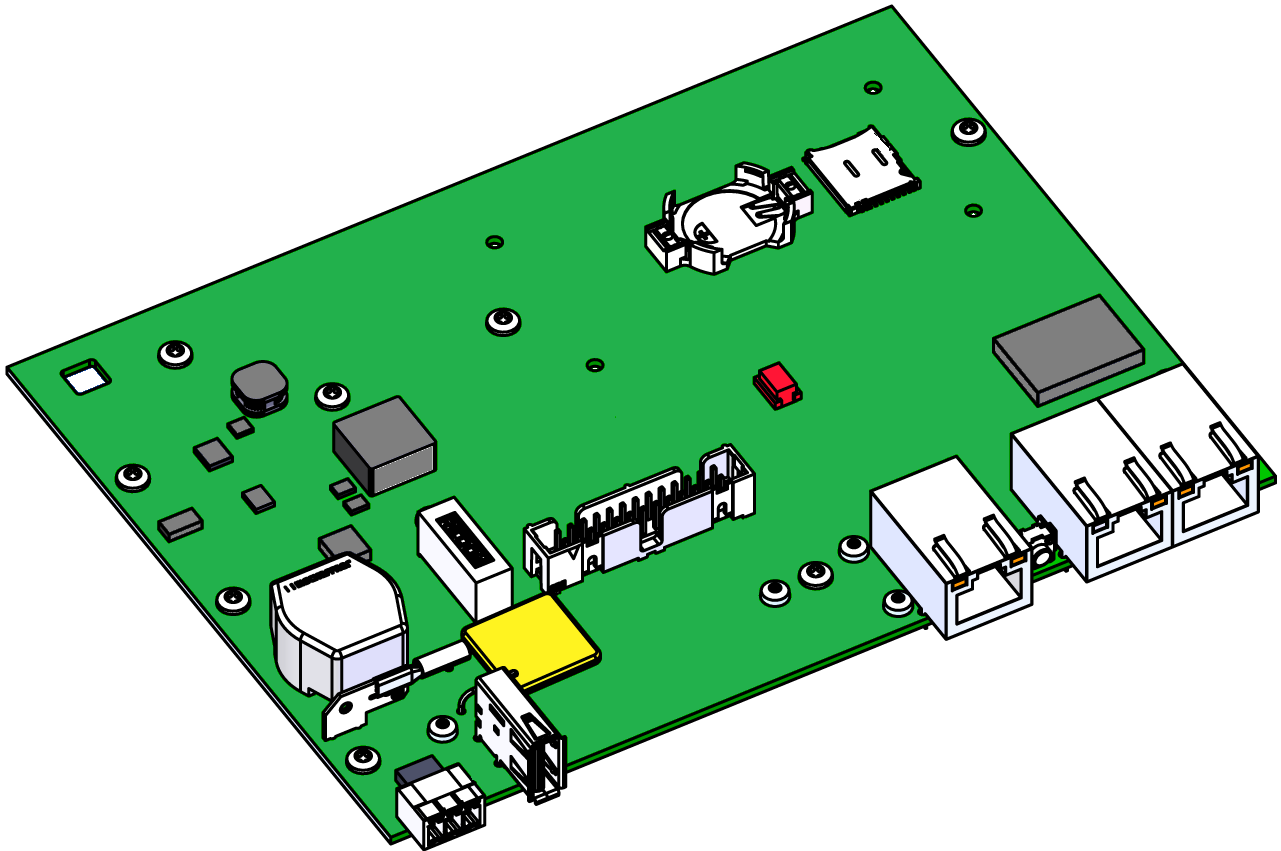

kontroll GAT-61

T287961

Nödvändigt material

  • Torx skruvmejsel storlek 10

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

ANMÄRKNING!

Nätverksinställningarna lagras på GAT-61-styrenheten och går därför förlorade när de byts ut.

Ta bort kåpa

  • Kabelhölje
    • Håll fast fästflikarna och lyft kabelhöljet uppåt (Fig. → 1).
  • Koppla bort anslutningar på Gate-6
    • Koppla bort alla styrkablar och strömförsörjningen på Gate-6.
  • Hölje
    • Ta bort fästskruvarna (11x) på baksidan av Gate-6 (fig. → 2)
    • Tryck ihop höljet i sidled tills du hör ett klick (fig. → 3). Ta sedan bort locket.

Byt ut reservdel

  • Lossa plugganslutningarna på GAT-61-styrenheten
    • 26-stifts bandkabel → kortplats X104
    • Jordningskabel → X150-kortplats
    • Antennkabel (botten) → X125-kortplats

  • Ta bort GAT-61-reglaget
    • Ta bort GAT-61-kontrollen inklusive kylflänsen från höljen
    • När du gör det, tryck höljen isär för att lossa monteringsremmarna.

  • Ta bort GAT-61-styrenhetens monteringsskruvar (10x).

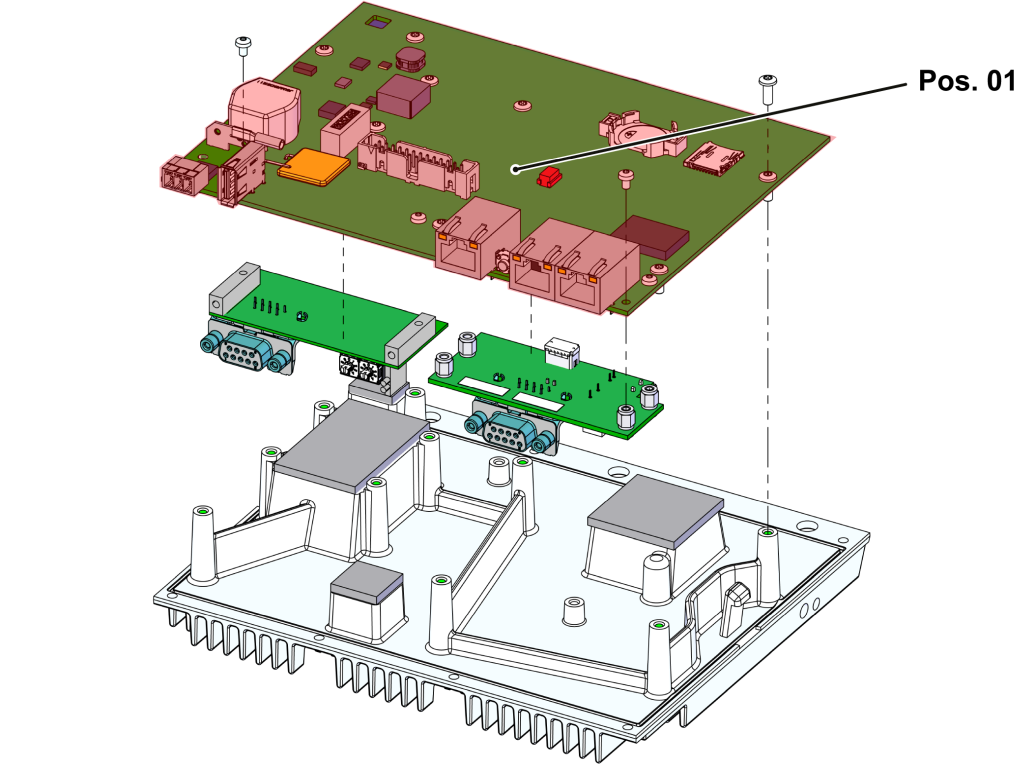

  • Byt ut GAT-61-styrenheten Pos. 01). Överför ytterligare kort (om tillgängligt) till den nya GAT-61-styrenheten.

  • Använd GAT-61-styrenheten
    • Sätt tillbaka GAT-61-kontrollen på kylflänsen och fixera monteringsskruvarna (10x).
    • Sätt i GAT-61-regulatorn, inklusive kylflänsen, i Höljen.
    • Se till att kylflänsen är låst på plats på båda sidor.
  • Återställa plugganslutningar
    • 26-stifts bandkabel → kortplats X104
    • Jordningskabel → X150-kortplats
    • Antennkabel (botten) → X125-kortplats

Installera kåpa

  • Sätt på höljens lock och tryck på höljen ovanifrån och från sidan tills du hör ett klick.
  • Installera 3x monteringsskruvar på baksidan av Gate-6.
  • Stick typskylten (T19277) på baksidan av Gate-6 och i snabbguiden (O8406-X).

Kontrollera funktion

  • Kontrollera kommunikationen via gränssnittet i enlighet med proceduren i snabbguiden.
  • Sätt på kabelkåpan och tryck ner tills du hör ett klick.
