syfte

Byte av antenn

kvalifikation

Elektriker

Material

Pos.BeteckningObjektRäkna

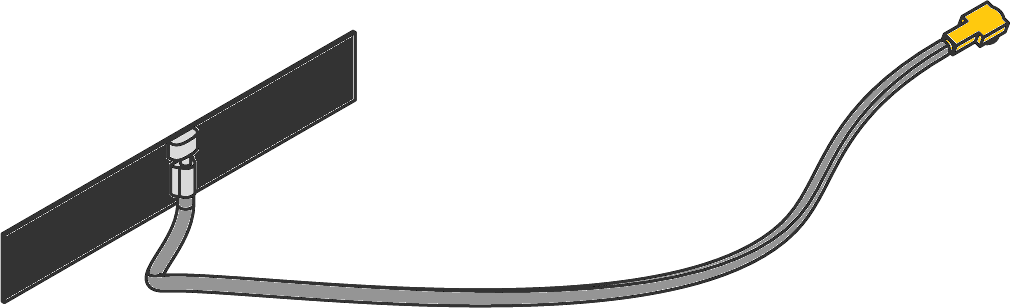

01Dubbelband Wi-Fi 2,4/5,8 GHz-antennT289191

Nödvändigt material

  • Torx skruvmejsel storlek 10

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Ta bort kåpa

  • Kabelhölje
    • Håll fast fästflikarna och lyft kabelhöljet uppåt (Fig. → 1).
  • Koppla bort anslutningar på Gate-6
    • Koppla bort alla styrkablar och strömförsörjningen på Gate-6.
  • Hölje
    • Ta bort fästskruvarna (11x) på baksidan av Gate-6 (fig. → 2)
    • Tryck ihop höljet i sidled tills du hör ett klick (fig. → 3). Ta sedan bort locket.

Byt ut reservdel

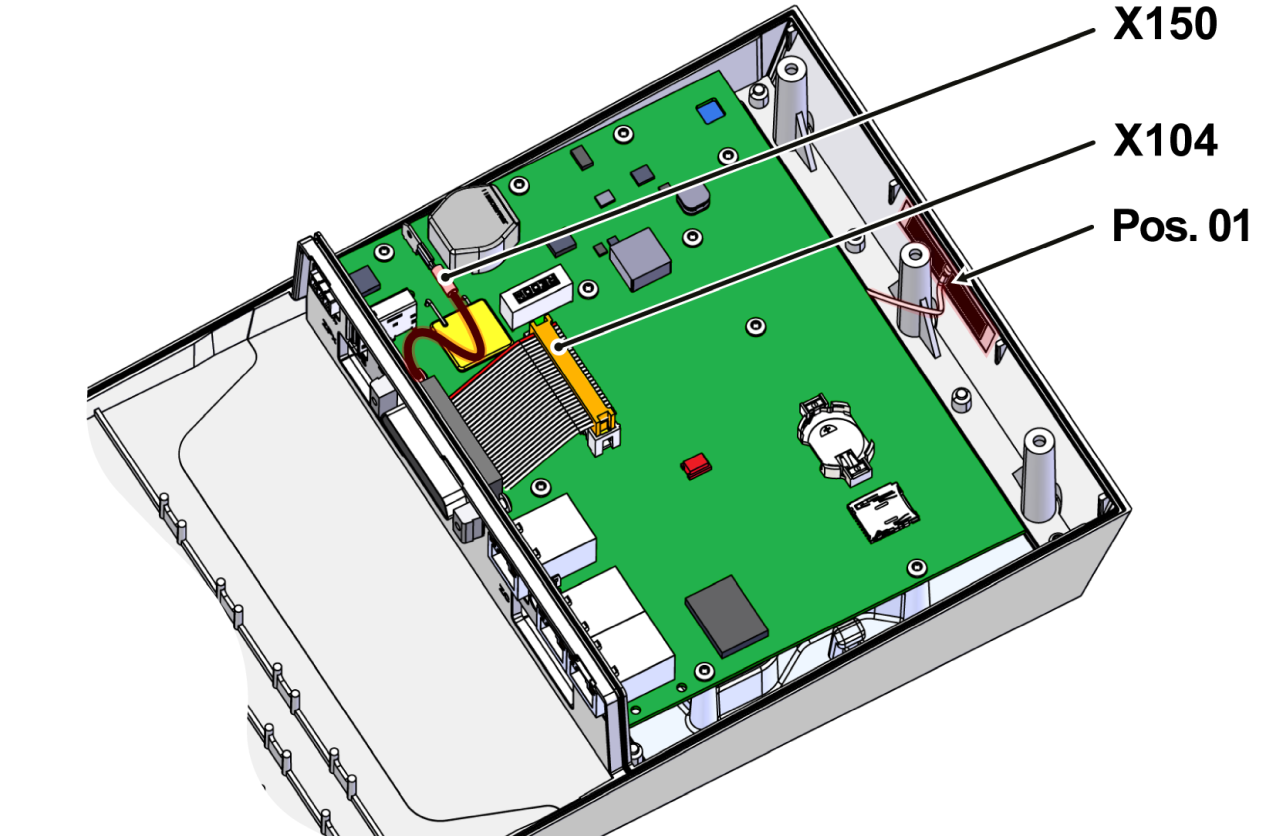

  • Ta bort den bifogade antennen från Höljen (Pos. 01).
  • Ta bort limrester från ytan och rengör noggrant
  • Lossa plugganslutningarna på GAT-61-styrenheten (X150, X104).

  • Ta bort GAT-61-reglaget
    • Ta bort GAT-61-kontrollen inklusive kylflänsen från höljen
    • När du gör det, tryck höljen isär för att lossa monteringsremmarna.

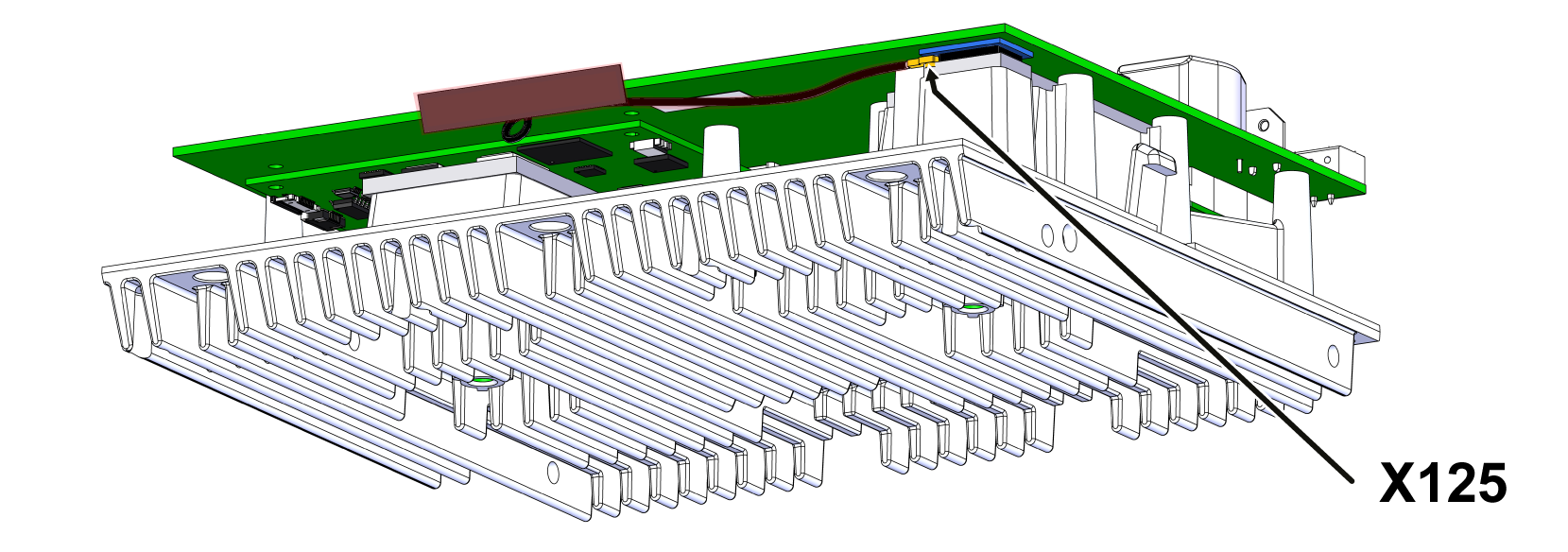

  • Ta bort antennkabeln från GAT-61-styrenheten och anslut den nya antennkabeln (X125).

  • Sätt tillbaka GAT-61-regulatorn, inklusive kylflänsen, in i höljen.
    • Se till att kylflänsen är låst på plats på båda sidor.
  • Återanslut kontakterna till GAT-61-styrenheten (X150, X104).
  • Ta bort limfilmen från den nya antennen.
  • Limma antennen i lämplig urtagning på Höljen.

Installera kåpa

  • Sätt på höljens lock och tryck på höljen ovanifrån och från sidan tills du hör ett klick.
  • Installera 3x monteringsskruvar på baksidan av Gate-6.
  • Stick typskylten (T19277) på baksidan av Gate-6 och i snabbguiden (O8406-X).

Kontrollera funktion

  • Kontrollera anslutningen via Bluetooth med e-cockpit-appen.

  • Kontrollera kommunikationen via gränssnittet i enlighet med proceduren i snabbguiden.
  • Sätt på kabelkåpan och tryck ner tills du hör ett klick.
