syfte

  • T28921: Byte av platt bänkkabel DIGITAL
  • T29231: Gränssnitt uppgradering DIGITAL

kvalifikation

Elektriker

Material

Pos.Beteckning
Objekt
T28921T29231
01

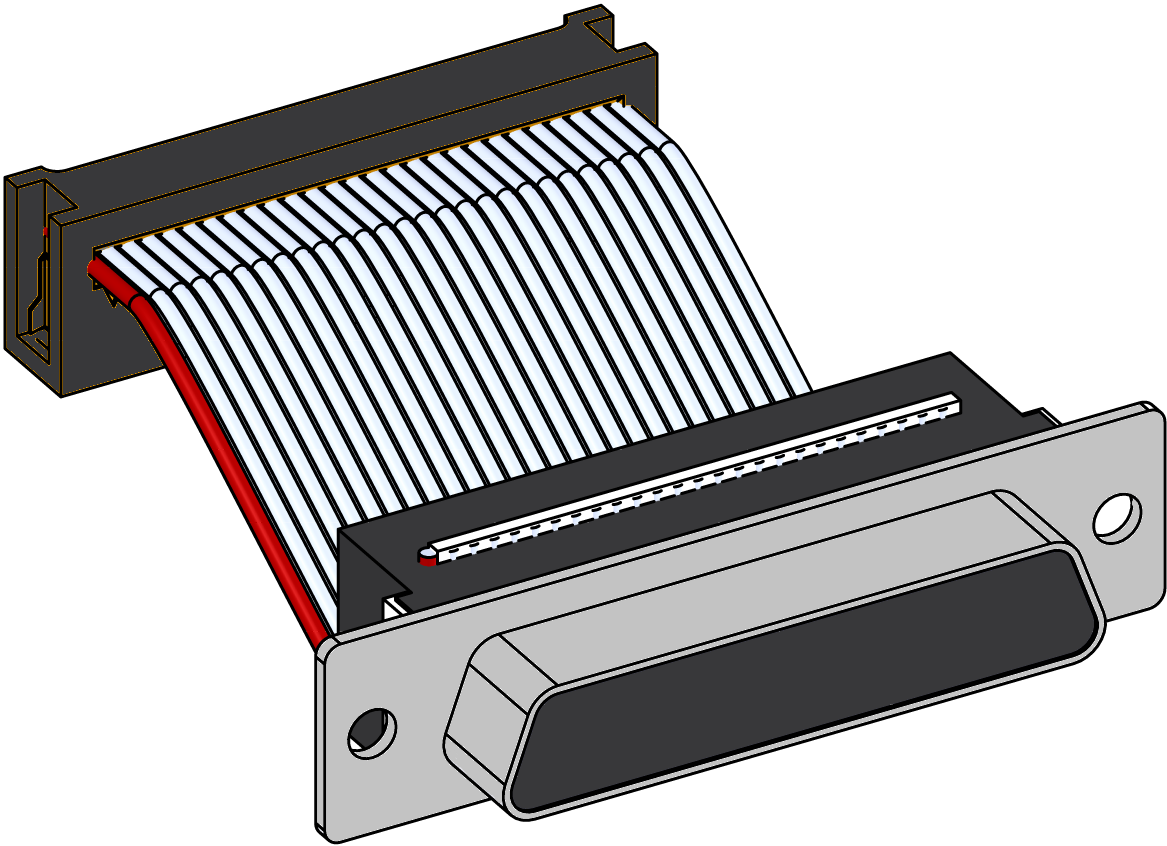

Ribbon kabel 26-pol., Sub-D

T2892111
02

låsningsblock M3

T15697-2
03

skruv M3x8-Torx

B1983385-2
04

Draht GNYE

L0709-1
05typskyltT19277-2

Nödvändigt material

  • Torx skruvmejsel storlek 10

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Ta bort locken

  • Kabelhölje
    • Håll fast fästflikarna och lyft kabelhöljet uppåt (Fig. → 1).
  • Koppla bort anslutningar på Gate-6
    • Koppla bort alla styrkablar och strömförsörjningen på Gate-6.
  • Hölje
    • Ta bort fästskruvarna (3x) på baksidan av Gate-6 (fig. → 2)
    • Tryck ihop höljet i sidled tills du hör ett klick (fig. → 3). Ta sedan bort locket.

Ersätta eller ersätta en komponent

  • Ta bort blindpluggen från ZD-öppningen. Detta krävs inte längre.
  • Sätt i 26-stifts bandkabel med kontaktkontakt från utsidan in i öppningen (T28921).
  • Säkra kontakten genom att placera låsblocken på (T15697, B1983385).
    • Installera också jordningskabeln (L0709) till monteringsskruven på kontakten.

  • Anslut kontakter till GAT-61-styrenheten.
    • 26-stifts bandkabel → kortplats X104
    • Jordningskabel → kortplats X150

Installera kåpa

  • Sätt på höljens lock och tryck på höljen ovanifrån och från sidan tills du hör ett klick.
  • Installera 3x monteringsskruvar på baksidan av Gate-6.
  • Stick typskylten (T19277) på baksidan av Gate-6 och i snabbguiden (O8406-X).

Kontrollera funktion

  • Kontrollera kommunikationen via gränssnittet i enlighet med proceduren i snabbguiden.
  • Sätt på kabelkåpan och tryck ner tills du hör ett klick.
