amaç

Denetleyiciyi değiştirme GAT-61 (A 16)

yeterlilik

Elektrikçiler

Malzeme

Pos.AdıÜrünT28796
01

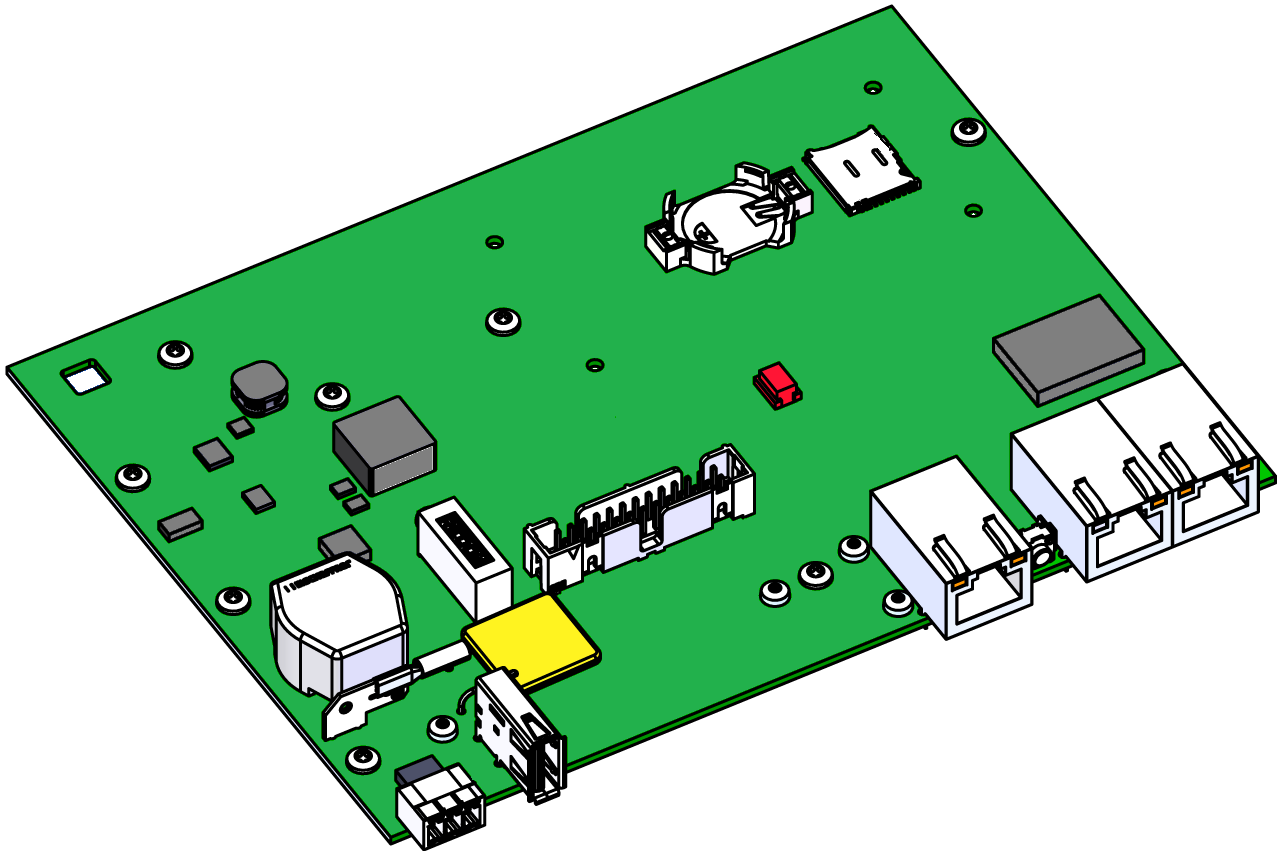

kontrol GAT-61

T287961

Gerekli malzeme

  • Torx tornavida boyutu 10

devam edecek adımlar

DİKKAT!

Cihazla çalışmak güvenlik talimatları ve kısa talimatlar hakkında bilgi gerektirir. Bu yüzden:

Herhangi bir çalışmaya başlamadan önce güvenlik talimatlarını ve Hızlı kılavuzu dikkatlice okuyun. Güvenli çalışma için temel gereklilik, tüm güvenlik talimatlarına uymak ve kişisel yaralanma ve maddi hasarı içeren kazaları önlemek için kalifiye uzman personel tarafından dikkatli bir şekilde hareket etmektir.

NOT!

Ağ ayarları GAT-61 denetleyicisinde saklanır ve bu nedenle değiştirildiğinde kaybolur.

Kapağı çıkarın

  • Kablo kapağı
    • Sabitleme tırnaklarını basılı tutun ve kablo kapağını yukarı doğru kaldırın (Şek. → 1).
  • Gate-6 üzerindeki bağlantıların sökülmesi
    • Gate-6 üzerindeki tüm kontrol kablolarını ve güç kaynağını sökün.
  • Gövde kapağı
    • Gate-6'nın arkasındaki sabitleme vidalarını (11x) sökün (Şek.→ 2)
    • Bir klik sesi duyana kadar gövde kapağını yanlara doğru bastırın (Şek. → 3). Ardından kapağı çıkarın.

Yedek parçayı değiştirin

  • GAT-61 denetleyicisindeki fiş bağlantılarını ayırın
    • 26 pinli şerit kablo → yuva X104
    • Topraklama kablosu → X150 yuvası
    • Anten kablosu (alt) → X125 yuvası

  • GAT-61 kontrolünü çıkarın
    • Muhafazadan soğutucu dahil GAT-61 kontrolünü çıkarın
    • Bunu yaparken, montaj kayışlarını serbest bırakmak için muhafazayı birbirinden ayırın.

  • GAT-61 denetleyici montaj vidalarını (10x) sökün.

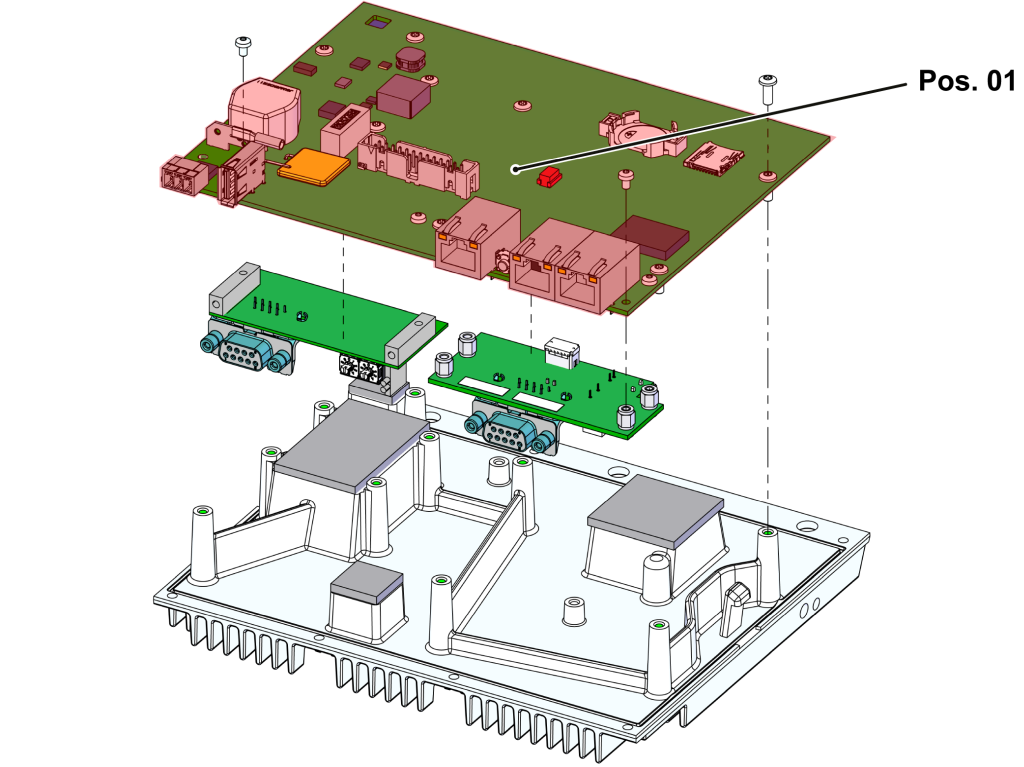

  • GAT-61 denetleyicisini değiştirin Pos. 01). Ek kartları (varsa) yeni GAT-61 denetleyicisine aktarın.

  • GAT-61 denetleyicisini kullanın
    • GAT-61 kontrolünü tekrar soğutucuya yerleştirin ve montaj vidalarını (10x) sabitleyin.
    • Muhafazaya soğutucu da dahil olmak üzere GAT-61 denetleyicisini yerleştirin.
    • Soğutucunun her iki tarafta da yerine kilitlendiğinden emin olun.
  • Fiş bağlantılarını geri yükleme
    • 26 pinli şerit kablo → yuva X104
    • Topraklama kablosu → X150 yuvası
    • Anten kablosu (alt) → X125 yuvası

Kapağı takın

  • Muhafaza kapağını takın ve bir tıklama sesi duyana kadar gövde kapağına yukarıdan ve yandan bastırın.
  • Gate-6'nın arkasına 3x montaj vidası takın.
  • Tip plakasını (T19277) Gate-6'nın arkasına ve hızlı kılavuza (O8406-X) yapıştırın.

İşlevi kontrol et

  • Hızlı kılavuzdaki prosedüre uygun olarak arayüz üzerinden iletişimi kontrol edin.
  • Kablo kapağını takın ve bir tık sesi duyana kadar aşağı bastırın.
