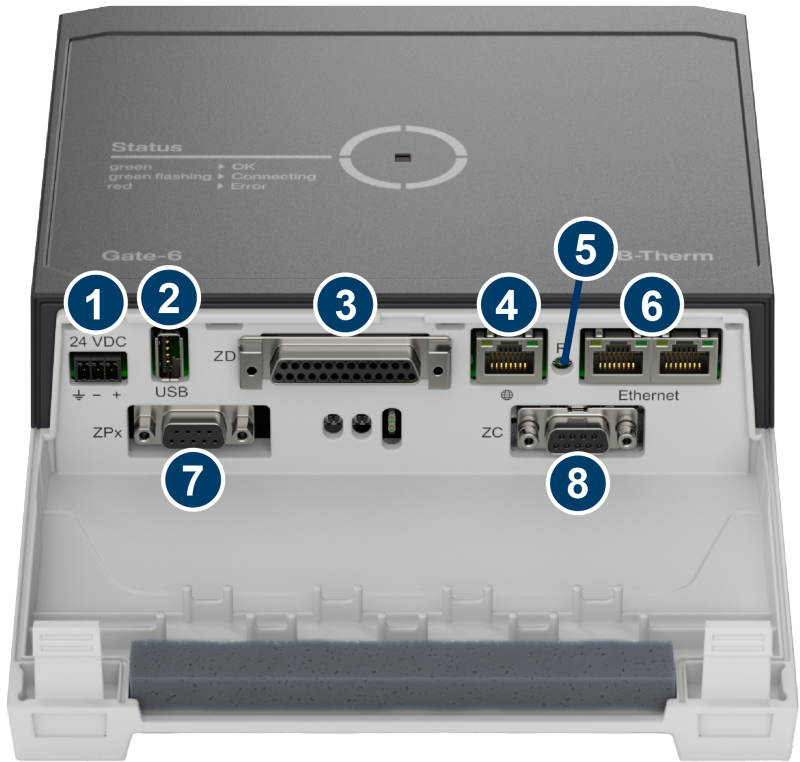

Pos.
işaretleme
Açıklama

1

24 VDC

Güç kaynağı 24 VDC +/ -10% ('+' = 24 VDC; '-' = 0 VDC; '' = EMC amaçları için fonksiyonel toprak)

2

USB

Servis amacıyla

USB-A

3

ZD

Seri veri arayüzü 20 mA, RS-232, RS-422/485→ buraya tıklayın...

1 25 pinli Sub-D soket

4

Ethernet ext.(İnternet erişimi)

1 soket RJ-45

5

R

Sıfırlama düğmesi (ağ ayarını sıfırla)

6

Ethernet

Thermo-6 sıcaklık kontrol ünitelerini bağlamak OPC UA (EUROMAP 82.1, Release 1.01)için arayüz (Gate-6 başına maks. 16) → Buraya tıklayın...

2 soketli anahtar RJ-45

7

ZP

Maksimum 4 sıcaklık kontrol ünitesi Profibus-DPiçin seri veri arayüzü → buraya tıklayın...

1 9 pinli Sub-D 9 pim soket

8

ZC

Seri veri arayüzü CAN-Busve CANopen→ buraya tıklayın...

1 9 pinli Sub-D 9 pim soket
