обмен Touchscreen 7" IPS 180x129 (A 2)

Квалификация

специализиран персонал

Материал

Pos.НаименованиеАртикулиТ28494
01

Touchscreen 7" IPS 180x129

Т284941

Необходим материал

  • Торкс отвертка size 20
  • Отвертка с плоска глава, size 0
  • Вентилатор за горещ въздух с контрол на температурата
    • Щипка за намаляване на дюзата (по избор, за целенасочено отопление)
  • Почистване/разтворител за отстраняване на остатъци от лепило
  • защитни ръкавици

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изключвам

  • На основен екран докоснете функционалния бутон ().
    • Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отвори отпред

  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.

Сменете резервната част

  • Отстранете капака на кабела

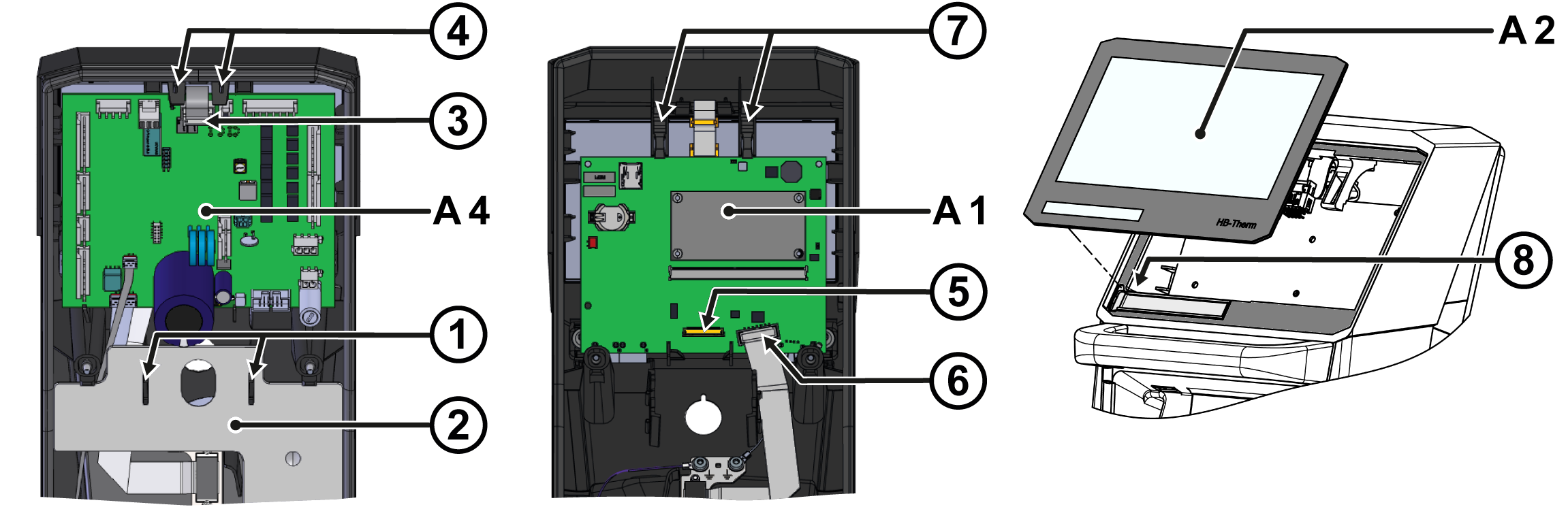

    • Стиснете монтажните скоби (①) заедно и свалете капака (②).
  • Извадете платката на устройство GIF-61 (A_4)
    • Изключете конектора (③) от платката.
    • Натиснете монтажните ремъци (④) навън.
    • Повдигнете платката и я сгънете назад. Останалите съединители на платката не трябва да бъдат изключени.
  • Премахване на USR-61 (A_1) контрол
    • Изключете конектора (⑤) от сензорния екран. Отключете връзката на щепсела, преди да я извадите, например с плоска отвертка.
    • Изключете конектора (⑥) от кабела „HB“ на платката.
    • Натиснете монтажните ремъци (⑦) навън.
    • Повдигнете платката. Останалите съединители на платката не трябва да бъдат изключени.
  • Премахване на сензорния екран (A_2)

БЕЛЕЖКА!

Температурата по време на нагряване не трябва да надвишава 100 °C.

    • Внимателно загрейте адхезивната зона, като насочите горещия въздух отвън върху пролуката между сензорния екран и предния Корпуси.
    • Натиснете сензорния екран от предния Корпуси, като започнете от горния десен ъгъл (изглед отгоре отвън). Лепилото постепенно се разтваря, докато сензорният екран може да бъде напълно отстранен.
  • Инсталиране на сензорния екран (A_2)
    • Отстранете остатъците от лепило върху адхезивната зона на предния корпус с подходящ почистващ препарат или разтворител, докато не бъде чист и без мазнини.
    • Отстранете защитното фолио от лепилото на гърба на новия сензорен екран.
    • Използвайте сензорния екран внимателно и натиснете здраво върху външния ръб/повърхност. Освен това натиснете надолу отзад и задръжте отвън.
    • Поставете етикета тип устройство в съответния слот на гърба на сензорния екран (⑧).

  • Инсталирайте USR-61 (A_1) контролер
    • Поставете платката в съответните вдлъбнатини. Монтажните ремъци (⑦) трябва да щракнат на мястото си.
    • Повторно включете съединители (⑤, ⑥).
  • Инсталирайте платката на устройство GIF-61 (A_4)
    • Поставете платката в съответните вдлъбнатини. Монтажните ремъци (④) трябва да щракнат на мястото си.
    • Включете отново щепсела (③).
  • Инсталирайте капака на кабела
    • Поставете капака (②) в съответните вдлъбнатини. Монтажните скоби (①) трябва да щракнат на мястото си.

Затворете отпред

  • Сгънете предната част и закрепете 2x Torx винтове.

функция проверка

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

изключвам

  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
