Смяна на основната помпа 4T/4S (M 1)

Квалификация

специализиран персонал

Материал

Pos.НаименованиеАртикулиГраф
01

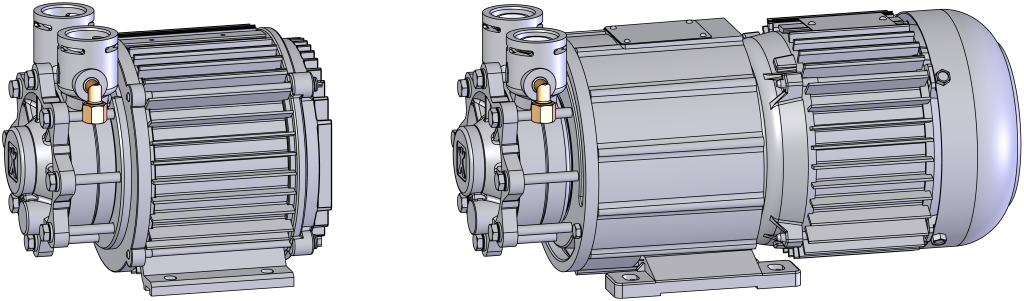

Помпа 4T, AY-4271-PM-SR.0005, 380–480 V

Т285821
01

Помпа 4T, AY-4271-PM-SR.0006, 200–240

Т285831
01

Помпа 4S, AY-4271-PM.0001, 380–480 V

Т286401
01

Помпа 4S, AY-4271-PM.0002, 200–240 V

Т286391
02o-пръстен 20x3 - FPM (по избор за тръбопроводи)Т286561—4

Необходим материал

  • Торкс отвертка, size 20, 30
  • Гаечен ключ с отворен край, size 10, 12
  • Сглобяваща смазка за o-пръстен (напр. Силиконова грес)
  • уплътнител за резба (например течно уплътнение Loctite 620)
  • кабелна връзка

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

опасност за живота поради магнитно поле!

Силното магнитно поле в областта на магнитно свързаната Помпа може да застраши живота на хората с пейсмейкъри. Следователно:
Уверете се, че хората с пейсмейкър не извършват никакви работи по поддръжката, които биха довели до демонтиране на магнитния съединител (подмяна на главата на помпата, смяна на уплътнението на разделената чаша).

БЕЛЕЖКА!

При напълно сглобените помпи магнитните полета са напълно защитени от компонентите около тях и няма опасност нито когато Помпа е неподвижна, Или в експлоатация.

Охлаждане и изпразване

  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.

  • На основен екран докоснете функционалния бутон ().
  • На основен екран докоснете функционалния бутон ().
    • Устройството охлажда и изпразва матрицата, преди да я изключи.

Проверете налягането

  • Изберете [Дисплей] > [Действителни стойности] > [Системно налягане].
    • Налягането на системата трябва да индикация 0.0 (± 0.1) bar.
  • Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отстранете капаците и отворете отпред

  • Извадете капаците от устройство (→Отваряне устройство).
  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
  • Извадете защитния капак в електрическия корпус, като извадите винтовете Torx.

Сменете резервната част

ВНИМАНИЕ!

Винтовите връзки са запечатани с уплътнител за резба и следователно бавно се освобождават. В противен случай съществува опасност винтовата връзка да се повреди (например откъсване на главата на винта). Ето защо:

  • Ако е възможно, предварително загрейте лепилото

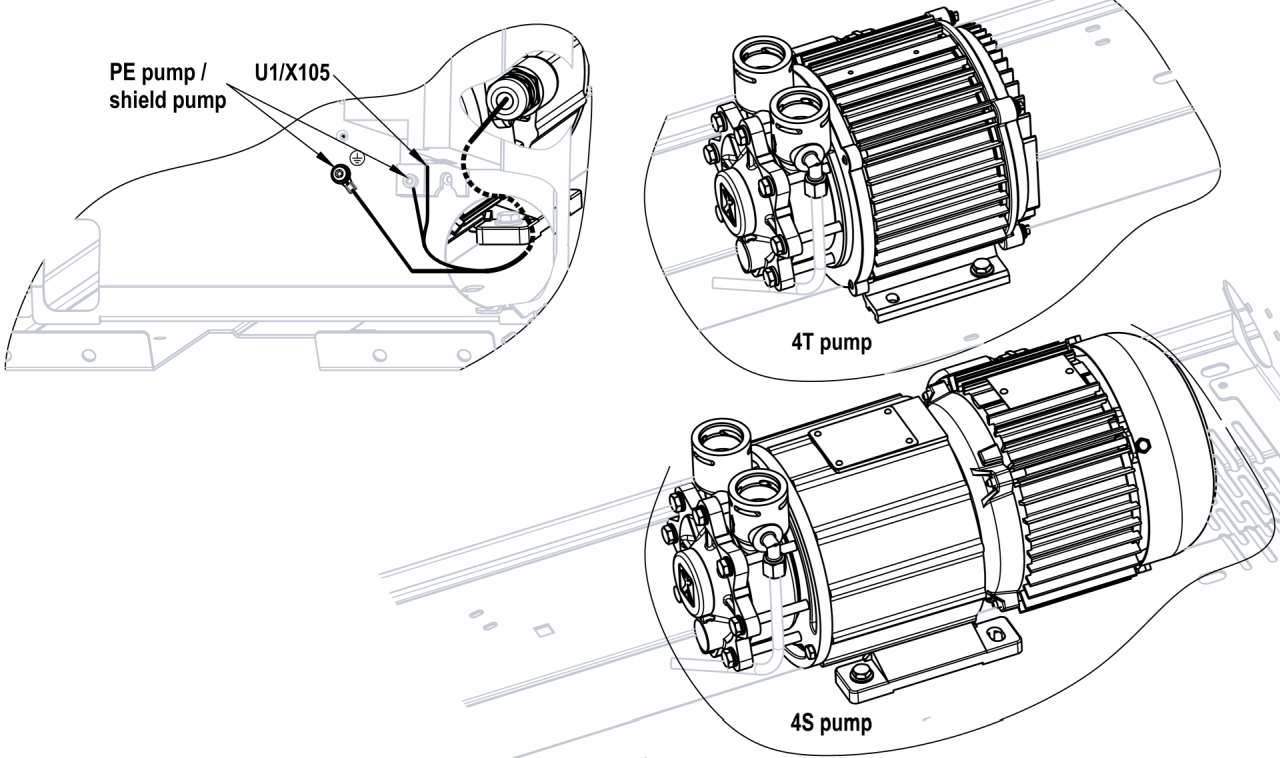

  • Изключете съединителя X105 от честотния инвертор (U_1) и извадете заземяващите проводници от електрическия Корпуси.
  • Развийте винтовете, закрепващи помпите, отстранете винтовете.
  • Отстранете тръбите, водещи до изпомпване. За да направите това, премахнете монтажните скоби.
    • В зависимост от типа на устройството, тръбата трябва да бъде преместена/освободена аксиално към съответната връзка, за да се отстрани.
  • Извадете маркуча от ъгловия фитинг (връзка за налягане на помпата), ако има такава.
  • Повдигнете Помпа от устройство.
  • Отстранете ъгловия фитинг от връзката за налягане на Помпа.
  • Инсталирайте ъгловия монтаж на новата Помпа с уплътнител за резба.
  • Поставете нова Помпа в устройство и свободно инсталирайте монтажните винтове (все още не затягайте).
  • Проверете тръбните О-пръстени за износване и сменете, ако е необходимо.
    • Като помощно средство за сглобяване се препоръчва използването на монтажна грес за О-пръстените.
  • Инсталирайте тръби и инсталирайте монтажни скоби.
  • Затегнете монтажните болтове на Помпа.
  • Монтирайте маркуча към ъгловия фитинг (връзка за налягане на помпата) и затегнете.
  • Повторно включете връзката X105 на честотния инвертор (U_1) и закрепете заземяващите проводници към електрическия Корпуси.

Затворете отпред

  • Монтирайте защитния капак около електрическия корпус и го закрепете с винтове Torx.
  • Сгънете предната част и закрепете 2x Torx винтове.

Проверете херметичността и функция

изключвам и инсталирайте капаци

  • На основен екран докоснете функционалния бутон ().
    • Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
  • Поставете отново капаци от устройство (→Отваряне устройство).
