Подмяна на вентилатор 12 V (EV 1)

Квалификация

специализиран персонал

Материал

Pos.НаименованиеТ28738Т29342
01

вентилатор 12 V, 0,6 m

1-
01

вентилатор 12 V, 0,95 m

-1

Необходим материал

  • Торкс отвертка, size 20

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изключвам

  • На основен екран докоснете функционалния бутон ().
    • Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

Отвори отпред

  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
  • Извадете защитния капак в електрическия корпус, като извадите винтовете Torx.

Сменете резервната част

БЕЛЕЖКА!

При смяна на вентилатор се препоръчва да почистите подложката за въздушен филтър в долната част на устройство и да го замените, ако е необходимо. кликнете тук...

  • Изключете конектора X24 от платката на устройство GIF-61 и го извадете напълно.

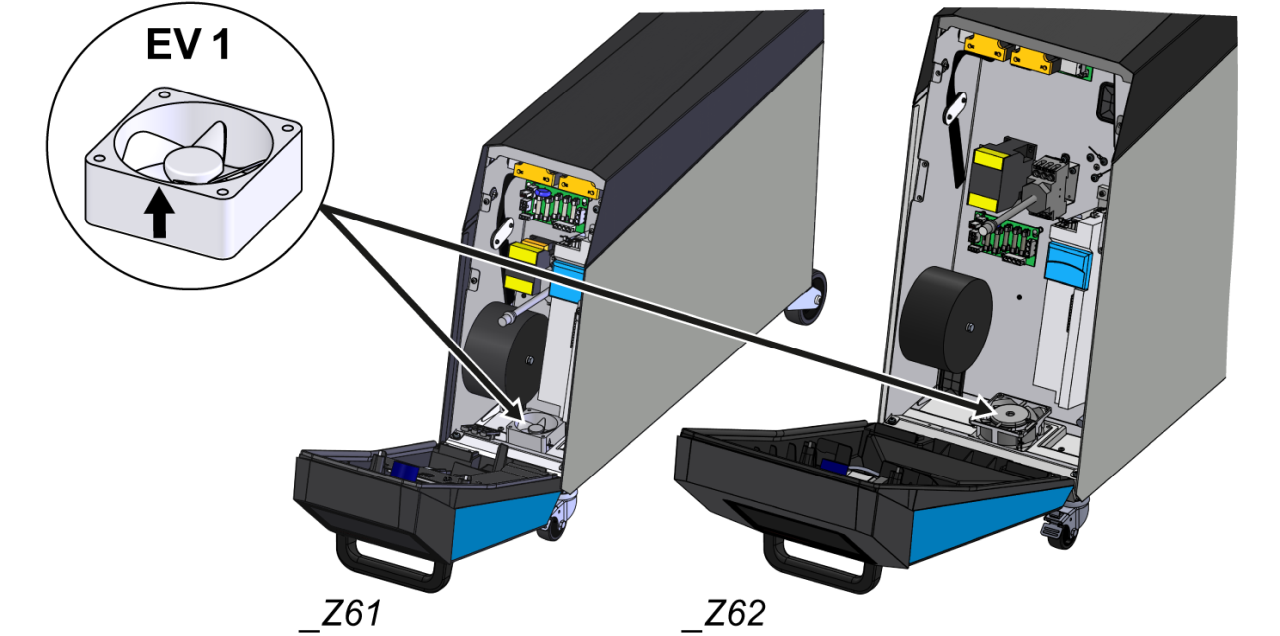

  • Извадете вентилатор (EV_1)
    • Важно: Вентилаторът не се завинтва - той се фиксира само на място в електрическия Корпуси през защитния капак.
  • Инсталирайте нов вентилатор (EV_1).
    • Уверете се, че въздушният поток е насочен навътре в устройство (вижте стрелката на Корпуси на вентилатор).
  • Насочете конектора X24 към платката на устройство GIF-61 и го свържете.

Затворете отпред

  • Монтирайте защитния капак около електрическия корпус и го закрепете с винтове Torx.
  • Сгънете предната част и закрепете 2x Torx винтове.

функция проверка

  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.
  • нулиране интервала за обслужване на заменения компонент (→ график обслужване).

изключвам

  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
