цел

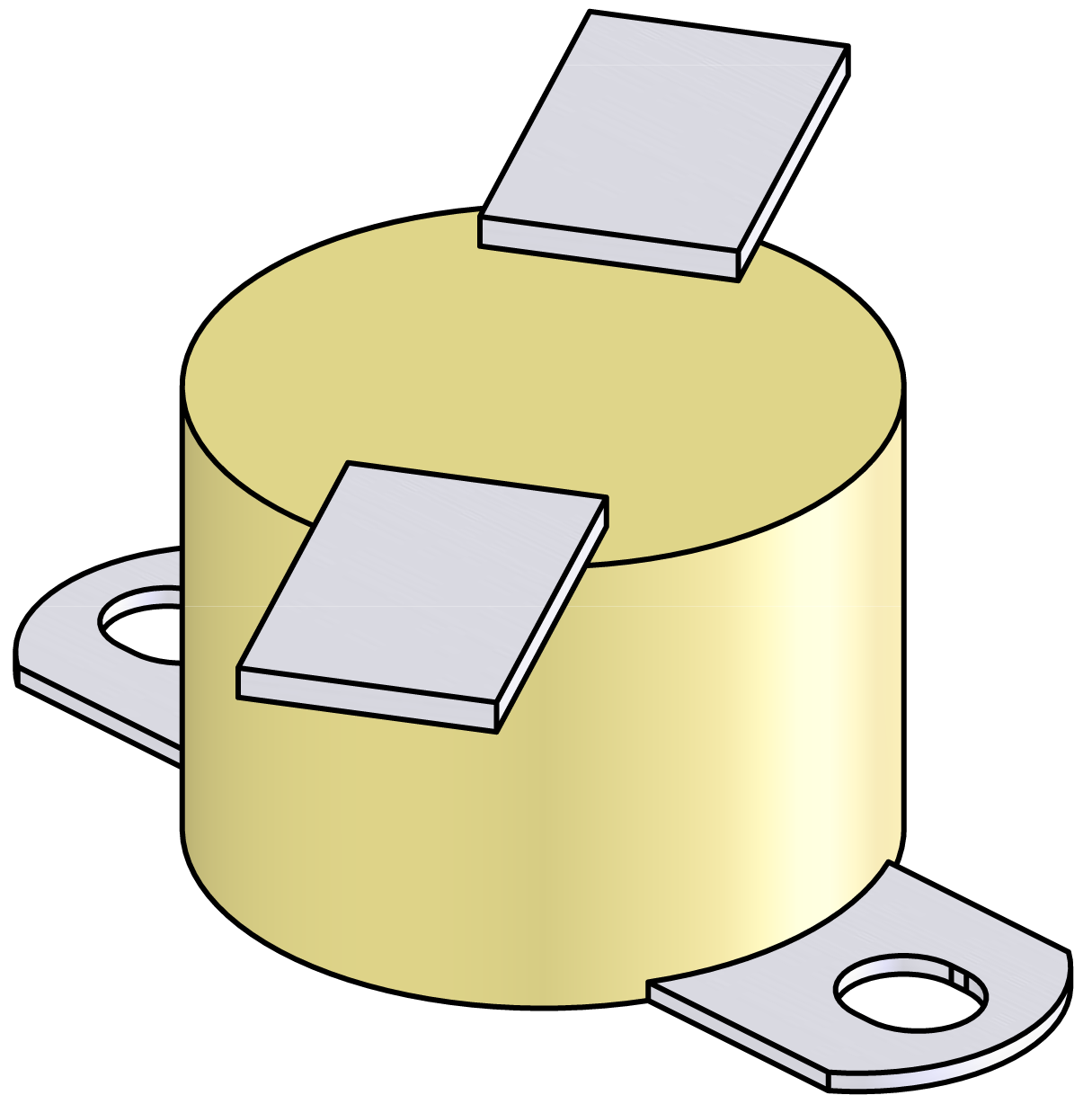

Подмяна на термостат (ST 1)

Квалификация

специализиран персонал

Материал

Pos.НаименованиеТ28825Т28824Т28823Т29570 път
01Термостат 115°C1---
01Термостат 155°C-1--
01Термостат 170°C--1-
01Термостат 190°C---1

Необходим материал

  • Торкс отвертка size 20
  • Торкс отвертка size 10
  • Смазка (предотвратява забиването на комбинации от неръждаема стомана)

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

изключвам и премахнете капаците

  • На основен екран докоснете функционалния бутон ().
    • Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.
  • Извадете капаците от устройство (→Отваряне устройство).

Сменете резервната част

  • Извадете винтовете за монтаж на термостата (ST_1).
  • Извадете плоския кабел на термостата от термостата.

ВНИМАНИЕ!

Винтовите връзки, по-специално комбинации от неръждаема стомана/неръждаема стомана или стомана/неръждаема стомана, са склонни да се забиват или да се забиват, когато експлоатация дълго време при високи температури. Ето защо:

  • Използвайте подходящи смазочни материали

  • Инсталирайте плоския кабел на термостата на новия термостат (ST_1).

ВНИМАНИЕ!

За надеждна функция е важно да се осигури перфектна термична контактна повърхност между термостата и повърхността.

  • Инсталирайте новия термостат (ST_1) и го закрепете с монтажните винтове.
    • Уверете се, че термостатът е в твърд и пълен контакт с повърхността.

Инсталирайте капаци

функция проверка

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.
  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.
