Подмяна на хидравличните части на Охлаждане вентил 2 (KV 2)

Квалификация

специализиран персонал

Материал

Pos.НаименованиеАртикулиТ28959Т29352Т28960Т29358
01КолбенТ28524--11
02КорпусиТ29027-1-1
03КорпусиТ288471-1-
04Повдигащо уплътнение 4x10x4.2 (сглобено)Т217561111
05диск 12x2,5 (сглобен)Т288651111
06Предпазен пръстен 13x1 (сглобен)В12551261111
07Цилиндричен щифт 6x30 (сглобен)Б13065531111
08o-пръстен 24x2 - FPM (по избор)Т28658----

Необходим материал

  • Торкс отвертка size 20
  • гаечен ключ с отворен край, size 10

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изпразване

  • На основен екран докоснете функционалния бутон ().
  • На основен екран докоснете функционалния бутон ().
    • Устройството охлажда и изпразва матрицата, преди да я изключи.

Проверете налягането и изключете

  • Изберете [Дисплей] > [Действителни стойности] > [Системно налягане].
    • Налягането на системата трябва да индикация 0.0 (± 0.1) bar.
  • Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Премахване на капака

Сменете резервната част

  • Извадете тръбата (охладител KV_2 ↔).
    • Издърпайте монтажните скоби
    • Първо извадете тръбата от охладителната страна, преди да може да бъде напълно отстранена
  • Извадете кабела на стъпков двигател (M_4)

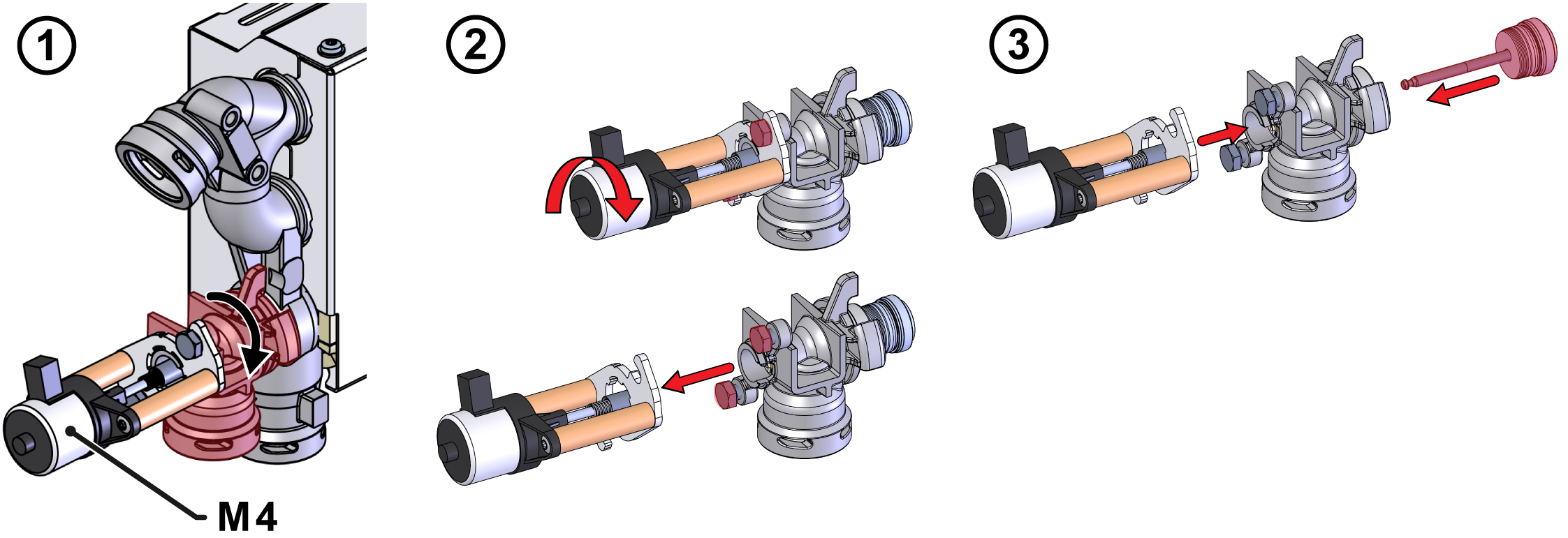

  • Премахване на Корпуси, включително стъпков двигател (M_4) (Фигура → ①).
    • Завъртете Корпуси, докато се освободи байонетната ключалка
    • Извадете Корпуси напълно.
  • Извадете стъпков двигател (M_4) от Корпуси (фиг.→ ②).
    • Извадете монтажните винтове 2 пъти
    • Завъртете стъпков двигател, издърпайте го леко и го преместете от съединителя
  • Извадете буталото от Корпуси
    • за T28959/T29352: Почистете буталото, включително пръта
    • за T28960/T29358: Използвайте ново бутало

Теч поради неправилна инсталация!

Неправилната инсталация на o-пръстен може да го повреди и да доведе до изтичане. Ето защо:

  • Уверете се, че o-пръстен е инсталиран правилно.
  • Проверете Корпуси o-пръстен за износване и сменете, ако е необходимо.
  • Инсталирайте буталото в новия Корпуси (фиг.→ ③).
    • Поставете буталото внимателно и изтласкайте монтажния прът
    • Извадете монтажния прът, това вече не се изисква.
  • Инсталирайте стъпков двигател (M_4) върху Корпуси (фиг.→ ③).
    • Забийте се в съединителя и го завъртете в крайно положение
    • Фиксирайте 2 монтажни винта
  • Инсталирайте тръбопровода (KV_2 ↔ охладител).
    • Проверете o-пръстен на тръбата за износване и сменете, ако е необходимо.
    • Инсталирайте тръбопровода и го закрепете с монтажни скоби.
  • Свържете кабела към стъпков двигател M_4).

Проверете херметичността и функция

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • Изберете [Потребителски профил] и го задайте на „поддръжка“.
  • Изберете [сервизно] > [параметър] > [Стъпкови двигатели] > [Позициониране KV 2].
  • Регулирайте стойност и проверете дали стъпков двигател, включително буталото, се движи или не:
    • 0% = затворен вентил
    • 100% = вентил е отворен
  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

изключвам и инсталирайте капаци

  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
  • Поставете отново капаци от устройство (→Отваряне устройство).
