T29214: Допълнително оборудване_ZE

цел
Преоборудване на Допълнително оборудване ZE
Квалификация
специализиран персонал
Материал
| Pos. | Наименование | Артикули | Т29214 |
| 01 | Платина ZE-61 | Т28578 | 1 |
| 02 | Лентов кабел 10-pol. | Т28845 | 1 |
| 03 | тел GNYE | L0708 | 1 |
| 04 | затягащ диск | Т14219-4 | 1 |
| 05 | винт M4x6 | В3061615 | 1 |
| 06 | Stecker M12, 8-pol. | Т26321 | 1 |
| 07 | фирмена табелка | Т19277 | 3 |
Необходим материал
- Торкс отвертка size 20
- Гаечен ключ, size 18
начин на действие
ВНИМАНИЕ!
Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:
Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.
Охлаждане и изключвам
- На основен екран докоснете функционалния бутон (
).- Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.
- изключвам главен прекъсвач (QS 1), издърпайте щепсела.
Отвори отпред
- Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
Модернизация
- Извадете сляпата щепсела от съответното приспособление към Допълнително оборудване. Това вече не се изисква.

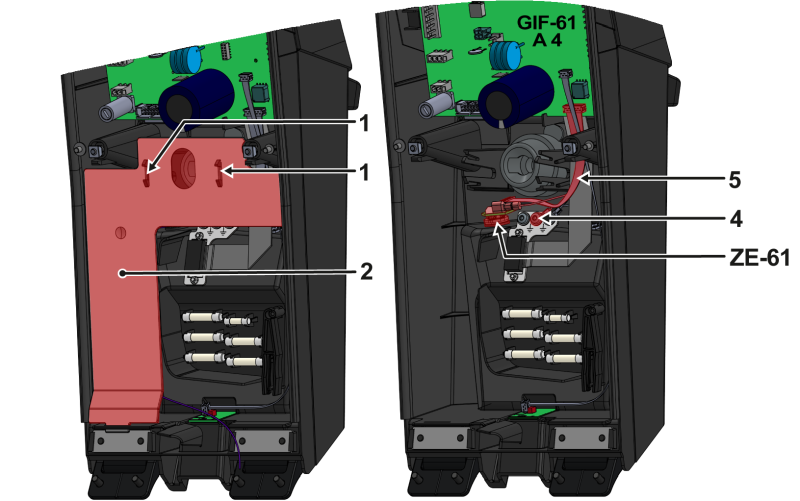

- Натиснете монтажните ленти (①) заедно и свалете капака на кабела (②).

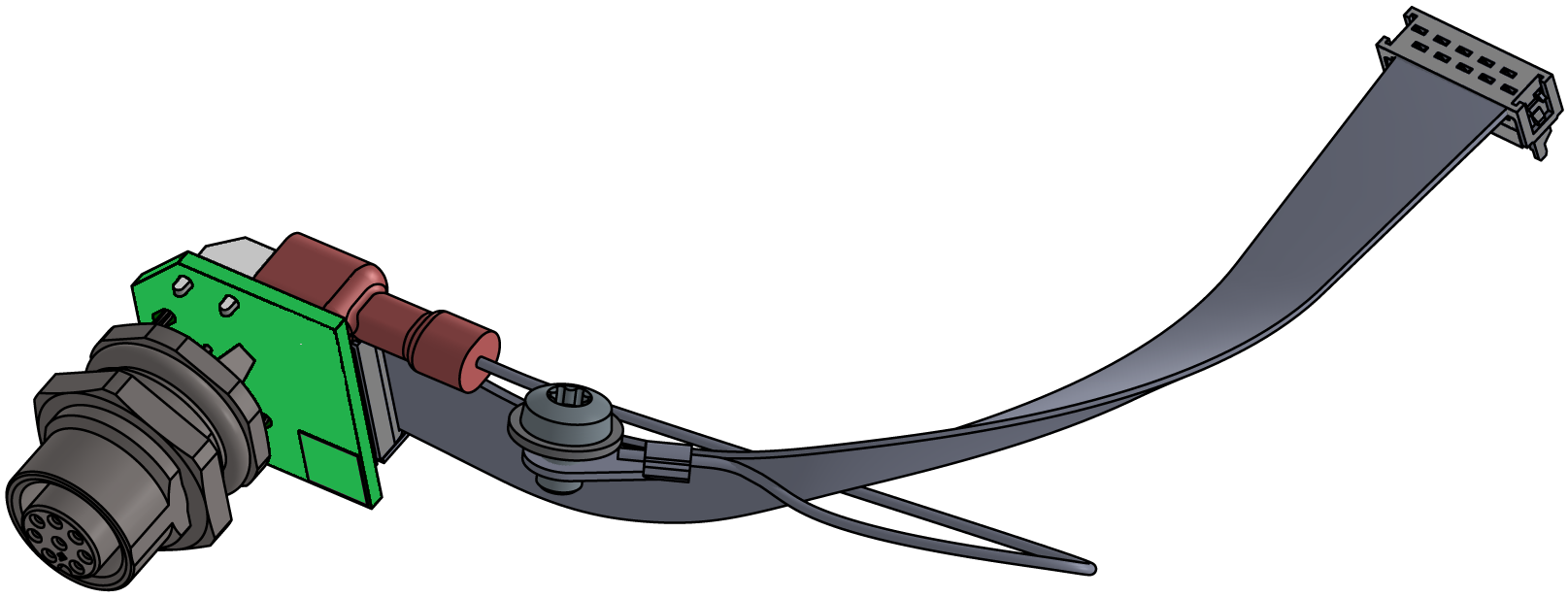

- Прекарайте дъската (ZE-61, T28578) от вътрешна страна на предната част през отвора „ZE“ и я закрепете отвън с шестоъгълната гайка.
- Първо извадете шестоъгълната гайка от конектора на платката ZE-61.
- Свържете заземителната връзка (L0708) с плосък щепсел към платката (ZE-61).
- Закрепете заземителната връзка (L0708) към заземяващата плоча (④) с помощта на затягащ диск и винт.
- Уверете се, че връзките на щепселите са правилно прикрепени (вижте електрическата схема).
- Свържете лентовия кабел (⑤) към платката ZE-61 и GIF-61 (A_4, слот X23).
- Поставете капака на кабела (②) в съответните вдлъбнатини.
- Уверете се, че монтажните скоби (①) щракват на мястото си.
Затворете отпред
- Сгънете предната част и закрепете 2x Torx винтове.
- Поставете табели от нов тип на задната стена и от вътрешна страна на входната врата на устройство.
- близък входната врата.
функция проверка
- Свържете щепсела и включване главен прекъсвач (QS 1).
- Инициализацията започва и разпознава допълнителното оборудване.
- Инициализацията започва и разпознава допълнителното оборудване.
- Уверете се, че Допълнително оборудване е признато. Докосването на полето за състояние (
) отваря информационната система. Информационната система показва информация за устройство и наличното спомагателно оборудване.- Ако допълнителното оборудване не е показано, проверете всички конектори и рестартирайте устройство.
- Проверете функционалността, като свържете външен датчик (вж.Открит укрепен).
- изключвам главен прекъсвач (QS 1).
