изпразване формите и изключвам

Външната верига, която е свързана към устройство чрез линиите за Темп. изхо. и връщане, трябва да се изпразни преди отваряне (например за смяна на инжекционната форма). Целта на функция „изпразване на мухъл“ е да гарантира, че възможно най-малко топлоносител изтича, когато външната верига се отвори. Ефективността на изпразването на мухъл се определя по същество от геометрията на свързаната външна верига (слепи отвори, паралелни връзки, различни напречни сечения на линиите, клапани). В зависимост от дизайна на устройство се предлагат различни опции за изпразване на изпразване формите:

ЗАБЕЛЕЖКА!

• Изпразването изпразване формите се извършва само ако всички температури (Темп. изхо., Впускателен и, ако има такива, външен) са по-ниски от настройката на параметър [Температура на изпразване на матрицата] и [безопасна температура на Охлаждане]. Настройката по подразбиране е 70 °C.
• Преди отваряне на хидравличните връзки между блока за контрол на температурата и външната верига за пренос на топлина, налягането на системата трябва да бъде 0 bar ± 0,3.

Процедурата за активиране и настройка на продължителността важи за всички варианти.

включване изпразване формите

1. Натиснете функционалния бутон на основен екран
   → Бутонът трябва да бъде задържан за време. ¼ s за изпълнение на функция.

или

1. В началния основен екран докоснете бутона за меню
2. Изберете [Функции] > [Изпразване на мухъл]
3. включване функция с плъзгача

Задайте продължителността на изпразването на мухъл

Ако е необходимо, задайте желаното време за изпразване, преди да се включи процесът на изпразване формите.

1. В началния основен екран докоснете бутона за меню
2. Изберете [Настройка] > [разни] > [Време за изпразване на мухъл]
3. Задайте желаната стойност на параметъра

изпразване формите с обръщане на помпата (стандартно с 4T/4S Помпа)

Предпоставка

• Thermo-6 с периферна колесна помпа (4T/4S)

Как работи

Стандартно (без допълнително оборудване ZG/ZN), 4T/4S Помпа обръща въртенето на помпата. вода се изсмуква от външната верига чрез обръщане на посоката на помпата. Чрез изсмукване на въздух от атмосферата във веригата за пренос на топлина, той се изпразва и безнапорен. След това устройство се изключва.

Водата се изхвърля чрез изхода за охлаждаща вода или изхода на системата за вода, в зависимост от настройката. допълнителна информация за това тук.

изпразване формите и облекчаване на налягането (ZN с 6P/6R Помпа)

Предпоставка

• Thermo-6 с радиална колесна помпа (6P/6R)
• ZN Допълнително оборудване

При устройства с радиална колесна помпа (6P/6R) изпразване формите и облекчаването на налягането не могат да се извършват чрез обръщане на въртенето на помпата. Вместо това допълнителното оборудване ZN използва спирателен вентил в спедицията. Допълнителното оборудване ZN е достъпно само за устройства с радиална колесна помпа (6P/6R) и не може да се комбинирана с допълнителното оборудване ZG.

Как работи

С допълнителното оборудване ZN спирателният клапан в спедицията (M 9) се затваря по време на изпразване формите и Помпа е включена. Въздухът се всмуква от атмосферата, което води до изпразване на веригата за пренос на топлина и безнапорен. След това устройство се изключва.

Затвореният спирателен клапан в спедицията (M 9) гарантира, че Wasser е натиснат в изхода Охлаждане вода или в изхода за вода на системата, в зависимост от настройката. допълнителна информация за това тук.

Изпразв.форми със сг.възд. (ZG)

Предпоставка

• ZG Допълнително оборудване

Как работи

С Допълнително оборудване ZG външната верига се изпразва с помощта на сгъстен въздух. вода се издухва с помощта на свързан сгъстен въздух и безнапорен. В зависимост от настройката, сместа вода/въздух се подава в изхода за охлаждаща вода, изхода на системната вода или в изхода Сгъстен въздух изход. След това устройство се изключва.

ЗАБЕЛЕЖКА!

• Помпата не е в експлоатация по време на изпразване формите изпразване.
• За ефективно изпразване свържете достатъчно голям резервоар за резервоар или изход за вода безнапорен към изхода за Сгъстен въздух изход (AIR OUT).
• Когато се изпразни в канализацията за вода, освобождаването на налягането може да доведе до изтичане на вода при изхода на сгъстен въздух (AIR OUT), особено ако има високо обратно налягане в изхода за вода.
• Изпразването С автоматична вакуумна оптимизация (до 70 °C) може да се стартира от режима на работа „Готов за работа“, стига всички температури (Темп. изхо., Впускателен и, ако има такива, външен) да са по-ниски от настройката на параметъра [tемпература изпразване формите].

Изход на изпразване

Сместа вода/въздух се подава в изхода за охлаждане/системна вода или в изхода за Сгъстен въздух изход (AIR OUT).

Thermo-6 с периферна колесна помпа (4T/4S)

Като алтернатива на стандартното изпразване в изхода за охлаждаща вода, изпразването може да бъде превключено към изхода Сгъстен въздух изход, като се използва настройка на параметрите на софтуера.

1. В началния основен екран докоснете бутона за меню
2. Изберете [Настройка] > [разни] > [Изпразване на матрицата С автоматична вакуумна оптимизация (до 70 °C)]
3. Задайте желаната стойност на параметъра

Thermo-6 с радиална колесна помпа (6P/6R)

Като алтернатива на стандартното изпразване в изхода за охлаждаща вода, изпразването може да бъде превключено към изхода на сгъстен въздух чрез механично регулиране.

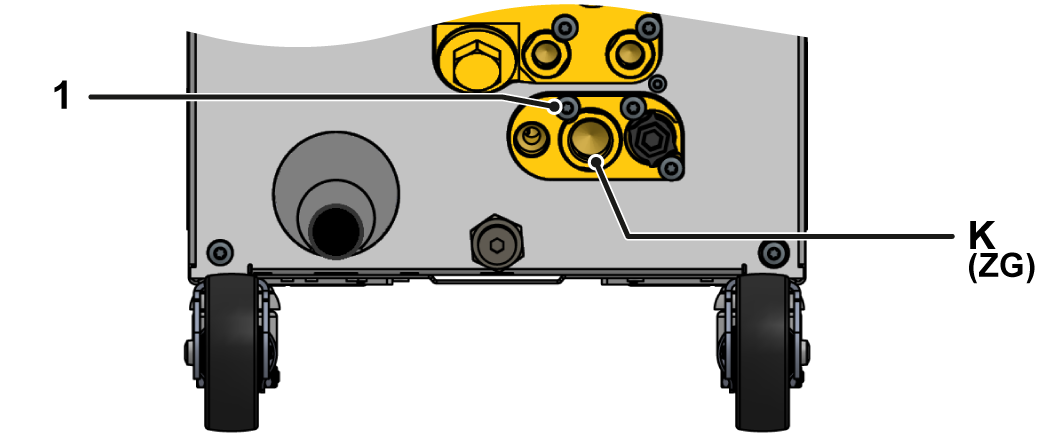

1. Извадете винта Torx ① с отвертка Torx.
2. Поставете решетъчната отвертка в жлеба на въртящия щифт Ⓚ и го изтласкайте.
3. Сглобете отново обратимия щифт Ⓚ с резбовата връзка, видима отвън.
4. Затегнете отново винта Torx ① с отвертка Torx (обърнете внимание на прореза в въртящия щифт).
