účel

Výměna snímače tlaku (BP 1, BP 2, BP 3)

kvalifikace

odborný personál

Materiál

Poz.OznačeníArtiklT25305-X
01

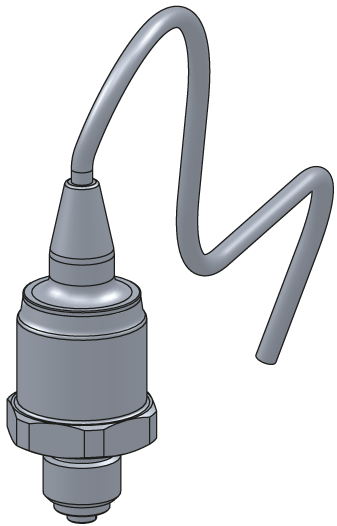

snímač tlaku 0–25 bar

T25305-X1
02

O-kroužek 7,5x2 – FPM (optional)

T286621

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • kabelová vázací páska

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypusťte

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte tlak a vypněte

  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí ukazovat 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Sejměte kryty a otevřete přední stranu

  • Odstraňte kryty ze zařízení (→Otevřete přístroj).
  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.

Vyměňte náhradní díl

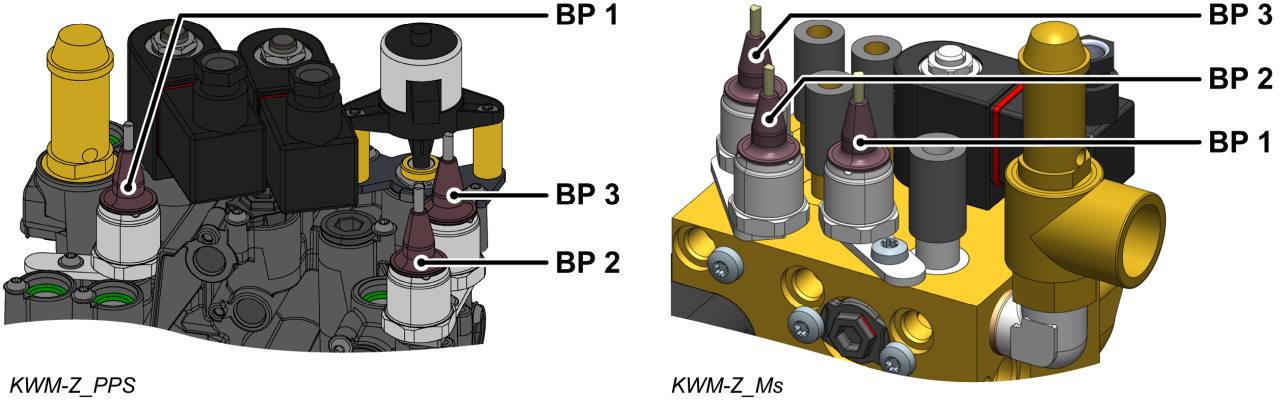

  • Demontujte kabel snímače tlaku (BP_1, BP_2, BP_3) na desce zařízení GIF-61 a kabel zcela vyjměte.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Demontujte šroub Torx a vyjměte montážní desku.
  • Demontujte snímač tlaku.
  • V případě potřeby použijte nový O-kroužek (T28662). V opačném případě použijte předchozí O-kroužek.
    • Ujistěte se, že těsnicí povrch je čistý a bez nečistot.
  • Namontujte nový snímač tlaku a držák a zajistěte montážním šroubem.
    • U plastového modulu chladící vody (PPS) utáhněte šroub 2 Nm - nepřekračujte jej!
  • Směrujte a připojte kabel ze snímače tlaku (BP_1, BP_2, BP_3) k desce přístroje GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Znovu připojte odstraněné stahovací pásky nebo je vyměňte za nové.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

Ověření kalibrace

POZOR - nebezpečí nesprávné kalibrace!

Nesprávná kalibrace může způsobit poruchu přístroje. Proto: zkontrolujte kalibrace

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Ujistěte se, že přístroj je beztlaký. Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.
  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Tlak v systému].
    • Systémový tlak by měl ukazovat 0,0 (± 0,1) bar.
    • Pokud je odchylka > 0,1 baru, musí být snímač tlaku kalibrován.

Kalibrace snímače tlaku

V případě větších lineárních chyb lze jednotlivé tlakové senzory kalibrovat.

  • Vyberte možnost [Uživatelský profil] a nastavte ji na „servisni“.
  • Vyberte možnost [Servis ] > [Kalibrace ] > [Tlak] > [Snímač tlaku 1/2/3 Offset].
    • Nastavte odsazení odpovídajícím způsobem.
  • Opakujte proces ověření

Zkontrolujte těsnost a funkce

  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Vypnutí a instalace krytů

  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
