účel

Výměna hlavního čerpadla 4T/4S (M 1)

kvalifikace

odborný personál

Materiál

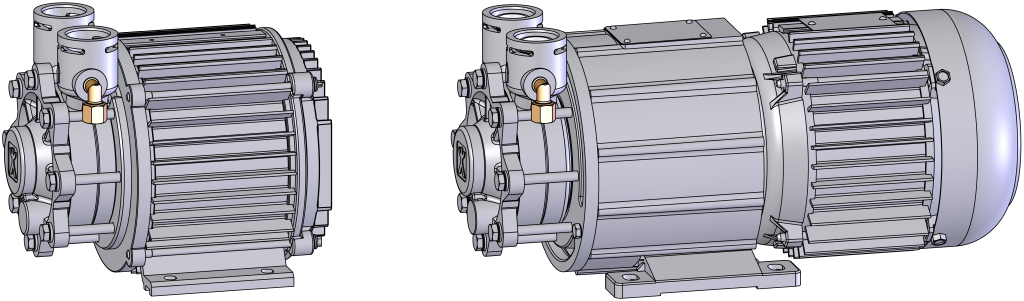

Pos.OznačeníArtiklHrabě
01

Čerpadlo 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Čerpadlo 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Čerpadlo 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Čerpadlo 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-kroužek 20x3 — FPM (volitelně pro potrubí)T286561—4

Požadovaný materiál

  • Šroubovák Torx, velikost 20,30
  • Klíč s otevřeným koncem, velikost 10,12
  • Montážní mazivo pro O-kroužek (např. Silikonové mazivo)
  • Závitový tmel (např. Kapalné těsnění Loctite 620)
  • kabelová vázací páska

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

Nebezpečí pro život v důsledku magnetického pole!

Silné magnetické pole v oblasti magneticky spřaženého Čerpadla může ohrozit životy lidí s kardiostimulátory. Proto:
Ujistěte se, že lidé s kardiostimulátorem neprovádějí žádné údržbářské práce, které by vedly k demontáži magnetické spojky (výměna hlavy čerpadla, výměna těsnění děleného kelímku).

UPOZORNĚNÍ!

U plně sestavených čerpadel jsou magnetická pole zcela stíněna součástmi, které je obklopují, a nehrozí nebezpečí ani v případě, že čerpadlo stojí nebo je v provozu.

ochlazení a vyprázdnění

  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte tlak

  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Systémový Tlak].
    • Systémový tlak musí ukazovat 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Sejměte kryty a otevřete přední stranu

  • Odstraňte kryty ze zařízení (→Otevřete přístroj).
  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte ochranný kryt v elektrickém krytu odstraněním šroubů Torx.

Vyměňte náhradní díl

POZOR!

Šroubové spoje jsou utěsněny závitovým tmelem, a proto se pomalu uvolňují. V opačném případě hrozí nebezpečí poškození šroubového připojení (např. Odtržení hlavy šroubu). To je důvod, proč:

  • Pokud je to možné, předem zahřejte adhezivní směs

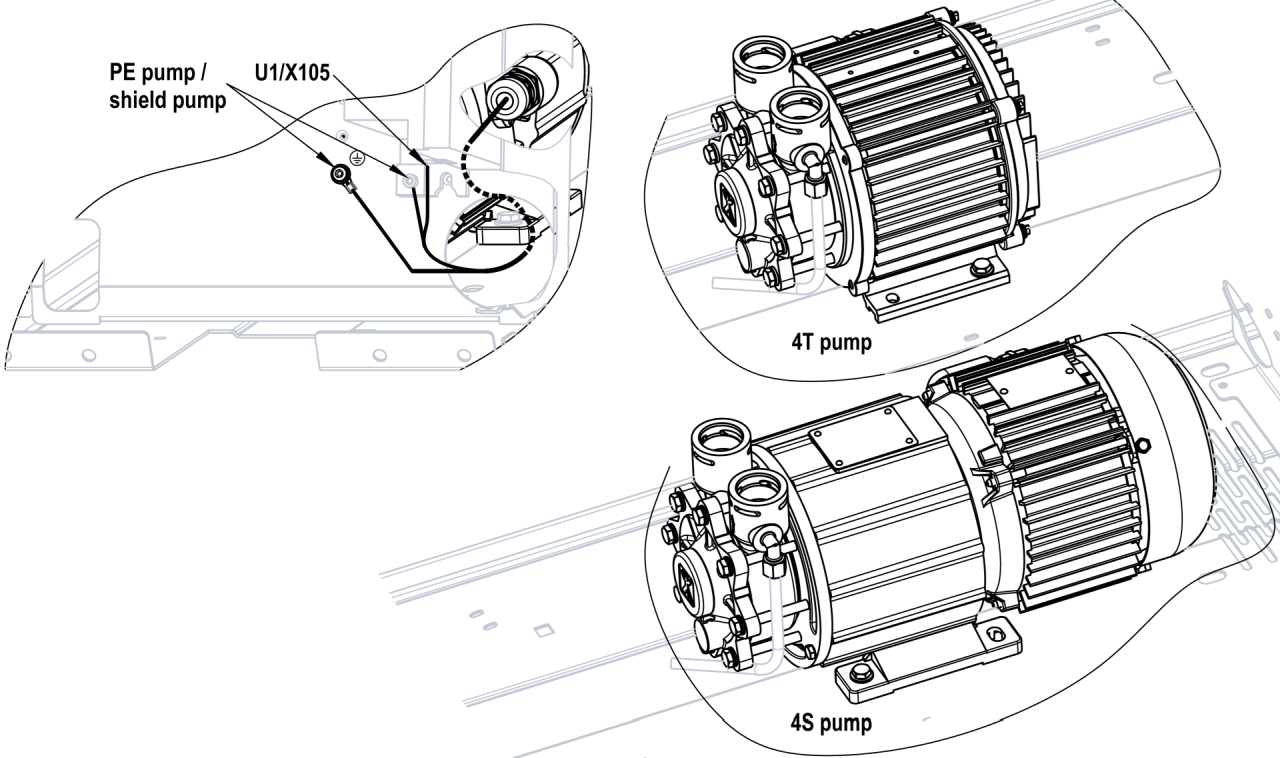

  • Odpojte konektor X105 od frekvenčního měniče (U_1) a vyjměte uzemňovací vodiče z elektrického krytu.
  • Odšroubujte šrouby zajišťující čerpadla, odstraňte šrouby.
  • Odstraňte potrubí vedoucí k čerpání. Chcete-li to provést, odstraňte montážní svorky.
    • V závislosti na typu zařízení posuňte/uvolněte potrubí axiálně k příslušnému připojení, abyste jej odstranili.
  • Demontujte hadicové vedení z úhlové armatury (Tlakové připojení Čerpadlo), je-li k dispozici.
  • Zvedněte Čerpadlo ze zařízení.
  • Demontujte úhlovou armaturu z tlakového připojení Čerpadlo.
  • Namontujte úhlovou armaturu na nové Čerpadlo se závitovým tmelem.
  • Vložte nové Čerpadlo do přístroje a volně namontujte montážní šrouby (ještě neutahujte).
  • Zkontrolujte opotřebení O-kroužků potrubí a v případě potřeby je vyměňte.
    • Jako montážní pomůcku se doporučuje použít montážní mazivo pro O-kroužky.
  • Namontujte potrubí a nainstalujte montážní svorky.
  • Utáhněte upevňovací šrouby Čerpadlo.
  • Namontujte hadicové potrubí k úhlové armatuře (tlakové připojení Čerpadlo) a utáhněte.
  • Znovu zapojte připojení X105 na frekvenční měnič (U_1) a zajistěte uzemňovací vodiče k elektrickému krytu.

Zavřít vpředu

  • Namontujte ochranný kryt kolem elektrického pouzdra a zajistěte šrouby Torx.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

Zkontrolujte těsnost a funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
    • Volitelně použijte tester HB-TP pro kontrolu kvality.
  • Obnovit interval údržby komponenty. Klikněte zde...

Vypnutí a instalace krytů

  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
