účel

Výměna ventilátoru 12 V (EV 1)

kvalifikace

odborný personál

Materiál

Poz.OznačeníT28738T29342
01

ventilátor 12 V, 0,6 m

1-
01

ventilátor 12 V, 0,95 m

-1

Požadovaný materiál

  • Šroubovák Torx, velikost 20

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí

  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

Otevřete přední stranu

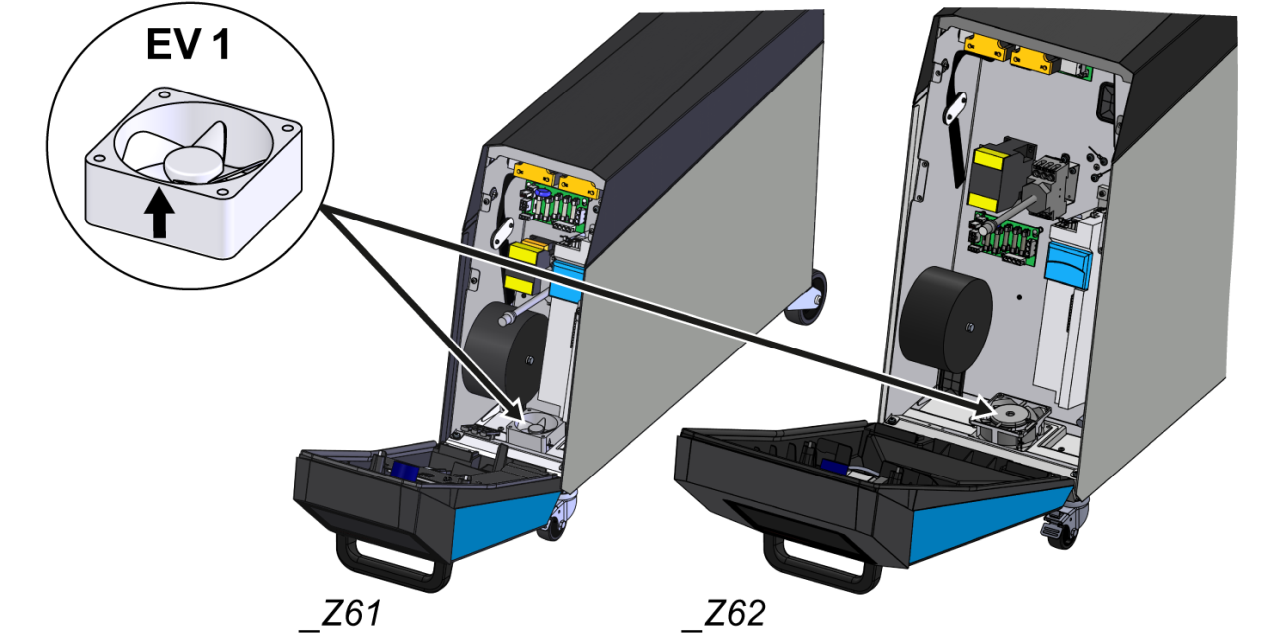

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte ochranný kryt v elektrickém krytu odstraněním šroubů Torx.

Vyměňte náhradní díl

UPOZORNĚNÍ!

Při výměně ventilátoru se doporučuje vyčistit rohož vzduchového filtru na spodní straně zařízení a v případě potřeby jej vyměnit. Klikněte zde...

  • Odpojte konektor X24 od desky přístroje GIF-61 a zcela jej vyjměte.
  • Demontujte ventilátor (EV_1)
    • Důležité: Ventilátor není zašroubován - je upevněn pouze na místě v elektrickém krytu přes ochranný kryt.
  • Nainstalujte nový ventilátor (EV_1).
    • Ujistěte se, že proudění vzduchu směřuje dovnitř do přístroje (viz šipka na krytu ventilátoru).
  • Nasměrujte konektor X24 na desku přístroje GIF-61 a připojte se.

Zavřít vpředu

  • Namontujte ochranný kryt kolem elektrického pouzdra a zajistěte šrouby Torx.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

Kontrola funkce

  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
  • Obnovit interval údržby vyměněné součásti (→ Plán údržby).

vypnutí

  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
