účel

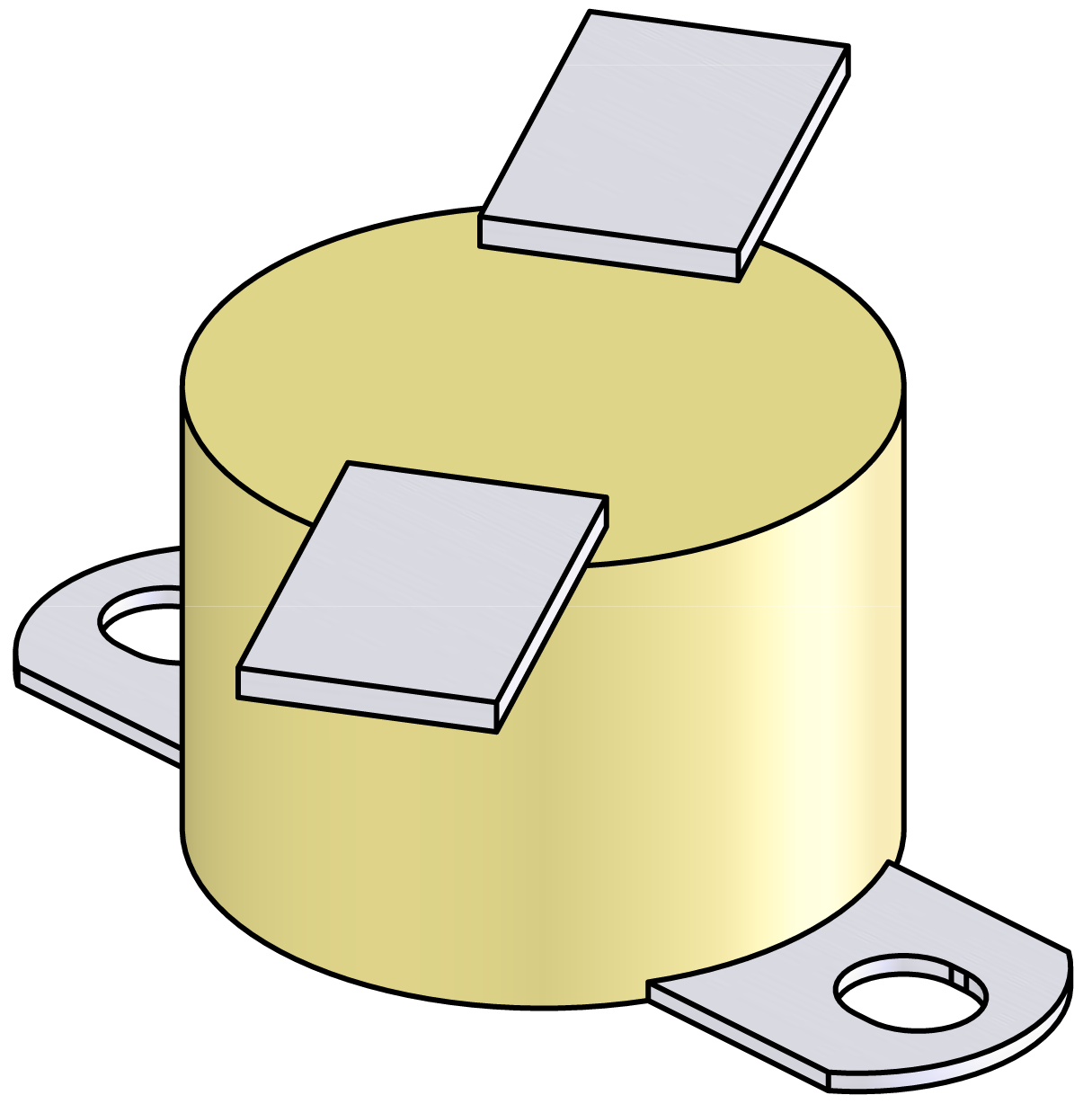

Výměna termostatu (ST 1)

kvalifikace

odborný personál

Materiál

Poz.OznačeníT28825T28824T28823T29570 silnice
01Termostat 115°C1---
01Termostat 155°C-1--
01Termostat 170°C--1-
01Termostat 190°C---1

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • Šroubovák Torx velikost 10
  • Mazivo (zabraňuje uvíznutí kombinací z nerezové oceli)

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

Vypnutí a odstranění krytů

  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.
  • Odstraňte kryty ze zařízení (→Otevřete přístroj).

Vyměňte náhradní díl

  • Demontujte montážní šrouby termostatu (ST_1).
  • Odpojte plochý konektor kabelu termostatu z termostatu.

POZOR!

Šroubové spoje, zejména kombinace nerezové ocel/nerezové oceli nebo ocel/nerezové oceli, mají tendenci uvíznout nebo uvíznout při dlouhodobém provozu při vysokých teplotách. To je důvod, proč:

  • Používejte vhodná maziva

  • Namontujte plochý konektor kabelu termostatu na nový termostat (ST_1).

POZOR!

Pro spolehlivou funkci zajistěte dokonalou tepelnou kontaktní plochu mezi termostatem a povrchem.

  • Namontujte nový termostat (ST_1) a zajistěte jej montážními šrouby.
    • Ujistěte se, že termostat je v pevném a úplném kontaktu s povrchem.

Nainstalujte kryty

Kontrola funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.
