účel

Výměna antény

kvalifikace

Elektrikáři

Materiál

Poz.OznačeníArtiklHrabě

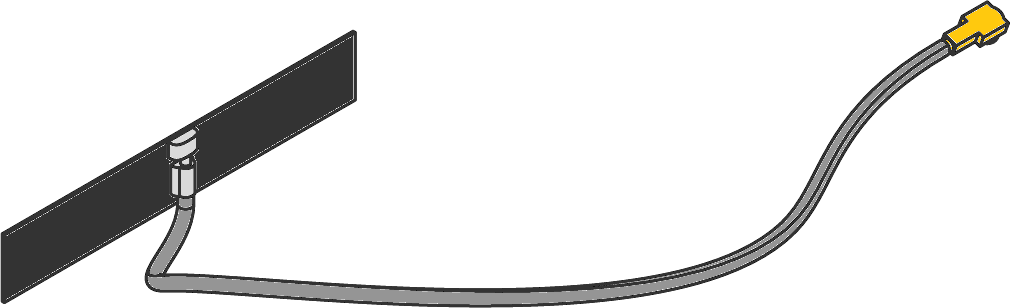

01Dvoupásmová Wi-Fi 2.4/5,8 GHz anténaT289191

Požadovaný materiál

  • Šroubovák Torx velikost 10

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

Odstranit kryt

  • Kryt kabelu
    • Přidržte upevňovací jazýčky a zvedněte kryt kabelu nahoru (obr. → 1).
  • Odpojení přípojek na bráně Gate-6
    • Odpojte všechny ovládací kabely a napájecí zdroj na bráně Gate-6.
  • Kryt krytu
    • Vyšroubujte upevňovací šrouby (11x) na zadní straně Gate-6 (Obr. → 2)
    • Stlačte kryt krytu k sobě do stran, dokud neuslyšíte cvaknutí (Obr. → 3). Poté kryt sejměte.

Vyměňte náhradní díl

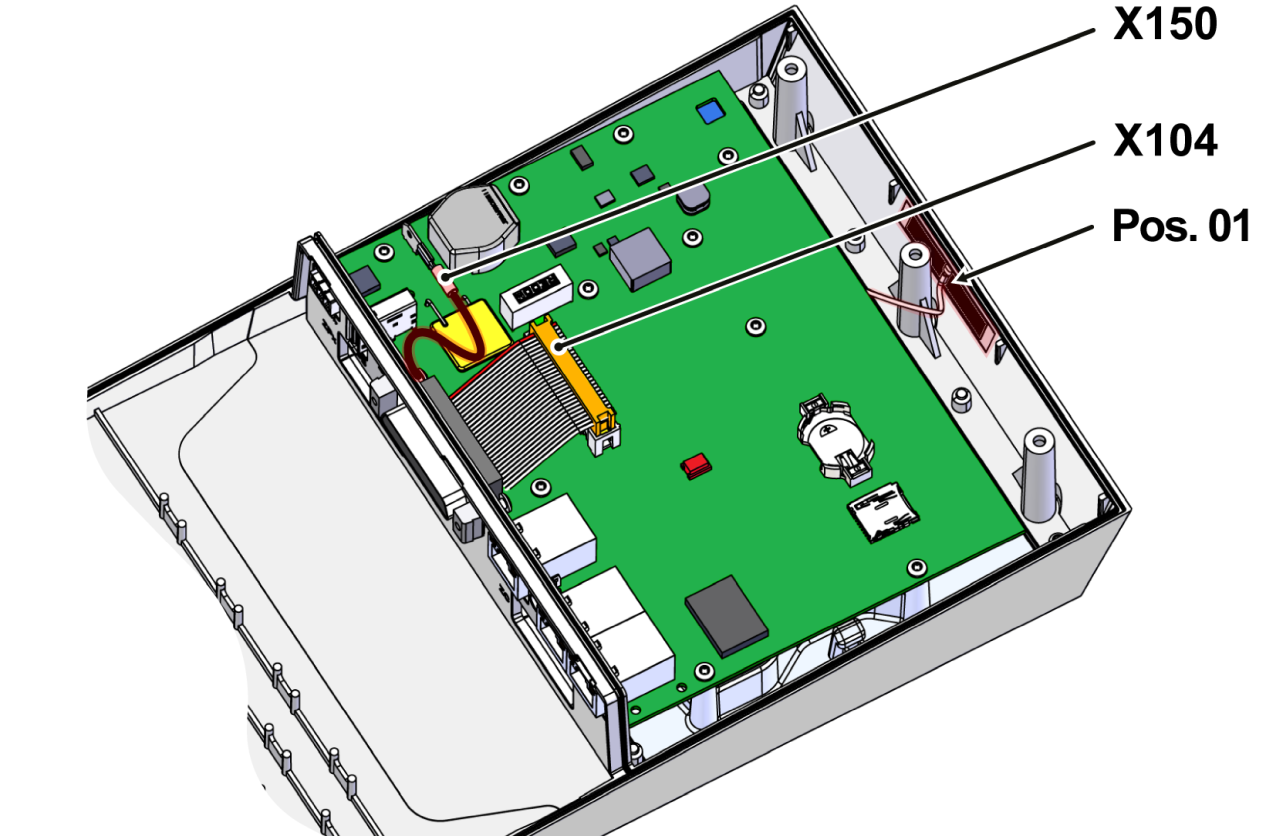

  • Vyjměte připojenou anténu z Krytu přístroje (Pos. 01).
  • Odstraňte zbytky lepidla z povrchu a důkladně očistěte
  • Odpojte konektory na regulátoru GAT-61 (X150, X104).

  • Odstraňte ovládací prvek GAT-61
    • Demontujte ovládací prvek GAT-61 včetně chladiče z Krytu přístroje
    • Přitom zatlačte Kryt přístroje od sebe, abyste uvolnili montážní popruhy.

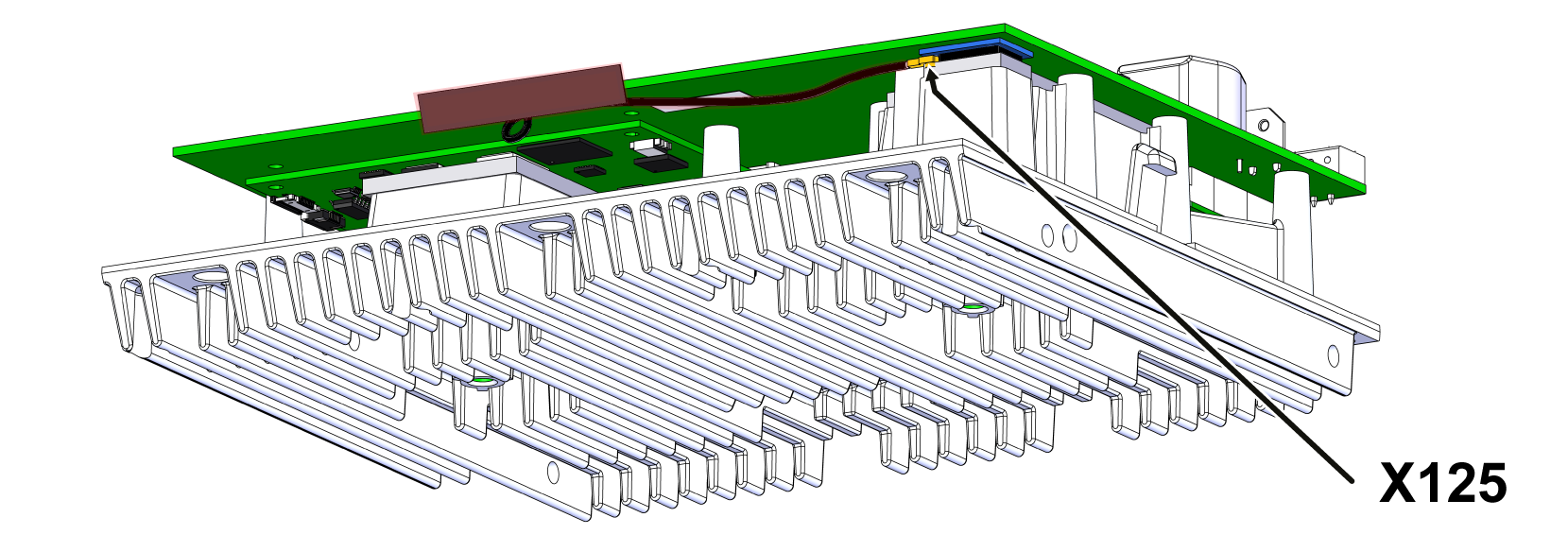

  • Odpojte anténní kabel z ovladače GAT-61 a připojte nový kabel antény (X125).

  • Vložte ovladač GAT-61, včetně chladiče, zpět do krytu.
    • Ujistěte se, že je chladič uzamčen na obou stranách.
  • Znovu připojte konektory k regulátoru GAT-61 (X150, X104).
  • Odstraňte lepicí fólii z nové antény.
  • Přilepte anténu do příslušného výklenku na Krytu přístroje.

Nainstalujte kryt

  • Nasaďte kryt přístroje a zatlačte na kryt krytu shora a ze strany, dokud neuslyšíte cvaknutí.
  • Namontujte 3x montážní šrouby na zadní stranu Gate-6.
  • Typový štítek (T19277) nalepte na zadní stranu Gate-6 a do rychlého průvodce (O8406-X).

Kontrola funkce

  • Zkontrolujte připojení přes Bluetooth pomocí aplikace e-Cockpit.

  • Zkontrolujte komunikaci přes rozhraní v souladu s postupem v rychlém průvodci.
  • Nasaďte kryt kabelu a zatlačte dolů, dokud neuslyšíte cvaknutí.
