Vyprazdňování formy a vypnutí

Vnější obvod, který je připojen k přístroji přes Výstup z přístroje a zpětné vedení, by měl být před otevřením vyprázdněn (např. Pro výměnu vstřikovací formy). Účelem funkce [vyprázdnění formy] je způsobit co nejmenší únik přenosu tepla při otevření vnějšího obvodu. Účinnost vyprazdňování formy je v podstatě určena geometrií připojeného vnějšího obvodu (slepé otvory, paralelní spoje, různé průřezy vedení, ventily). Vyprazdňování formy je k dispozici ve 2 různých procesech:

• S obrácením čerpadla vyprázdněním (standardní)
• Se stlačeným vzduchem vyfukováním (dodatečné vybavení ZG)

UPOZORNĚNÍ!

• Vyprazdňování formy se provádí pouze tehdy, jsou-li všechny teploty (Výstup z přístroje, Zpátečka a, jsou-li k dispozici, Externě) nižší než nastavení parametrů [teplota vyprazdňování formy] a [bezpečnostní teplota chlazení]. Výchozí nastavení je 70 °C.
• Před otevřením hydraulických spojů mezi regulační jednotkou teploty a vnějším okruhem přenosu tepla musí být systémový tlak 0 bar ± 0,3.

Vyprazdňování formy s obrácením čerpadla (standardní)

Ve standardní verzi (bez dalšího zařízení ZG) je směr otáčení čerpadla obrácen. Médium pro přenos tepla je odsáváno z vnějšího obvodu obrácením směru čerpadla. Nasáváním vzduchu z atmosféry do okruhu přenosu tepla je vyprázdněn a beztlakový. Směs vody a vzduchu je vedena do výstupu chladicí vody nebo do výstupu vody ze systému. Přístroj se pak vypne (→ princip fungování).

1. Stiskněte funkční tlačítko na základní obrazovce
   → Tlačítko musí být podrženo pro Zeit. ¼ s k provedení funkce.

Nebo

1. Na základní obrazovce klepněte na tlačítko hlavní nabídky
2. Vyberte možnost [Funkce] > [Vyprázdnění formy]
3. Zapnout funkci pomocí posuvníku ()

Doba vyprazdňování formy

Parametry [Čas vyprazdňování formy] definují, jak dlouho je funkce [Vyprázdnění formy] aktivní, než se přístroj vypne.

1. Na základní obrazovce klepněte na tlačítko hlavní nabídky
2. Vyberte možnost [Nastavení] > [Různé] > [Čas vyprazdňování formy]
3. Nastavte parametry na požadovanou hodnotu

Výstup vyprázdnění

Médium pro přenos tepla je přiváděno do výstupu chladicí vody nebo do výstupu vody ze systému (v závislosti na tom, zda bylo společné připojení převedeno na samostatná připojení, pro více informací klikněte zde).

Vyprazdňování formy stlačeným vzduchem (dodatečné vybavení ZG)

S dodatečným vybavením ZG se vnější obvod vyprázdňuje stlačeným vzduchem. Médium pro přenos tepla je vyfukováno připojeným stlačeným vzduchem a beztlakovým. Směs vody a vzduchu je vedena do výstupu chladicí vody, výstupu vody ze systému nebo do výstupu stlačeného vzduchu (volitelně nastavitelný). Přístroj se pak vypne (→ princip fungování).

UPOZORNĚNÍ!

• Čerpadlo není v provozu během vyprazdňování formy.
• Účinného vyprazdňování formy je dosaženo, když je k výstupu stlačeného vzduchu (AIR OUT) připojen dostatečně dimenzovaný zásobník nádrže nebo výstup beztlakové vody (AIR OUT) (Parametry [Vyprázdnění formy stlačeným vzduchem] musí být pro tento účel nastaveny na „nádrž“).
• Při vyprázdnění do odtoku vody může odlehčení tlaku vést k úniku vody na výstupu stlačeného vzduchu (AIR OUT), zejména pokud je na výstupu vody vysoký protitlak.
• Vyprazdňování formy stlačeným vzduchem lze také spustit přímo z provozního režimu „Připravenost k provozu“, pokud jsou všechny teploty (Přeposílání, Zpátečka a, je-li k dispozici, Externě) nižší než nastavení parametru [teplota vyprazdňování formy].

1. Stiskněte funkční tlačítko na základní obrazovce.
   → Tlačítko musí být stisknuto pro Zeit. ¼ s k provedení funkce.

Nebo

1. Na základní obrazovce klepněte na tlačítko hlavní nabídky
2. Vyberte možnost [Funkce] > [Vyprázdnění formy]
3. Zapnout funkci pomocí posuvníku

Doba vyprazdňování formy

Parametry definují, jak dlouho je funkce [Vyprázdnění formy] aktivní, než se přístroj vypne.

1. Na základní obrazovce klepněte na tlačítko hlavní nabídky
2. Vyberte možnost [Nastavení] > [Různé] > [Čas vyprazdňování formy]
3. Nastavte parametry na požadovanou hodnotu

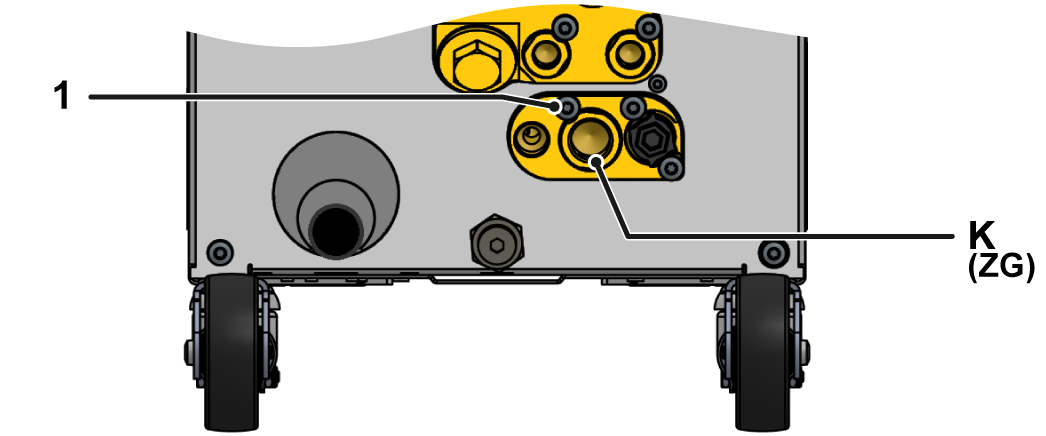

Vyprázdnění výstupu ZG pouze dodatečné vybavení)

Parametry definují výstup, do kterého je vyprázdněna směs vody a vzduchu.

1. Na základní obrazovce klepněte na tlačítko hlavní nabídky
2. Vyberte možnost [Nastavení] > [Různé] > [Vyprazdňování formy stlačeným vzduchem]
3. Nastavte parametry na požadovanou hodnotu
