Vonkajší obvod, ktorý je pripojený k zariadeniu cez Výstup z prístroja a spätného vedenia, by mal byť pred otvorením vyprázdnený (napr. Na výmenu vstrekovacej formy). Účelom funkcie „vyprázdňovania formy“ je zabezpečiť, aby pri otvorení vonkajšieho obvodu uniklo čo najmenej média na prenos tepla. Účinnosť vyprázdnenie formy je v podstate určená geometriou pripojeného vonkajšieho obvodu (slepé otvory, paralelné spoje, rôzne prierezy vedenia, ventily). V závislosti od konštrukcie zariadenia sú k dispozícii rôzne možnosti vyprázdnenia formy:

POZNÁMKA!

  • Vyprázdnenie formy sa vykonáva iba vtedy, ak sú všetky teploty (Preposielanie, Prevíjanie dozadu a ak sú k dispozícii, externe) nižšie ako nastavenie parametrov [Teplota vyprázdnenia formy] a [teplota bezpečnostného chladenia]. Predvolené nastavenie je 70 °C.
  • Pred otvorením hydraulických spojov medzi riadiacou jednotkou teploty a vonkajším okruhom prenosu tepla musí byť systémový tlak 0 bar ± 0,3.

Postup aktivácie a nastavenia trvania sa vzťahuje na všetky varianty.

zapnutie Vyprázdnenie formy

  1. Stlačte funkčné tlačidlo na základnej
    obrazovke → Tlačidlo musí byť podržané pre Zeit. ¼ s na vykonanie funkcie.

Alebo

  1. Na domovskej základnej obrazovke ťuknite na tlačidlo ponuky
  2. Vyberte položku [Funkcie] > [Vyprázdňovanie formy]
  3. Zapnutie funkcie pomocou posúvača

Nastavte trvanie vyprázdnenie formy

Ak je to potrebné, nastavte požadovaný čas vyprázdňovania predtým, ako je proces vyprázdnenie formy zapnuté.

  1. Na domovskej základnej obrazovke ťuknite na tlačidlo ponuky
  2. Vyberte položku [Nastavenie] > [Rôzne] > [Čas vyprázdňovania formy]
  3. Nastavenie parametra na požadovanú hodnotu

vyprázdnenie formy s obrátením čerpadla (štandardne s čerpadlom 4T/4S)

Predpoklad

  • Thermo-6 s periférnym kolesovým čerpadlom (4T/4S)

Ako to funguje

Štandardne (bez dodatočného vybavenia ZG/ZN) čerpadlo 4T/4S obráti otáčanie čerpadla. Wasser sa odsáva z vonkajšieho obvodu obrátením smeru čerpadla. Nasávaním vzduchu z atmosféry do okruhu prenosu tepla sa vyprázdňuje a bez tlaku. Zariadenie sa potom vypne.

Voda sa vypúšťa prostredníctvom výstupu chladiacej vody alebo výstupu vody v systéme, v závislosti od nastavenia. Ďalšie informácie o tom tu.

vyprázdnenie formy a odľahčenie tlaku (ZN s čerpadlom 6P/6R)

Predpoklad

  • Thermo-6 s radiálnym kolesovým čerpadlom (6P/6R)
  • ZN pomocné zariadenia

V zariadeniach s radiálnym kolesovým čerpadlom (6P/6R) nie je možné vyprázdnenie formy a odľahčenie tlaku vykonať obrátením otáčania čerpadla. Namiesto toho ďalšie zariadenie ZN používa uzatvárací ventil vo Výstupe z prístroja. Dodatočné vybavenie ZN je k dispozícii iba pre zariadenia s radiálnym kolesovým čerpadlom (6P/6R) a nemôže byť kombinovaný s prídavným vybavením ZG.

Ako to funguje

S prídavným zariadením ZN je uzatvárací ventil vo Výstupe z prístroja (diaľnica M9) počas vyprázdnenia formy zatvorený a Čerpadlo je zapnuté. Vzduch je nasávaný z atmosféry, čo spôsobuje vyprázdnenie okruhu prenosu tepla a bez tlaku. Zariadenie sa potom vypne.

Uzavretý uzatvárací ventil vo Výstupe z prístroja (Diaľnica M9) zaisťuje, že sa Wasser vtlačí do výstupu chladiacej vody alebo do výstupu vody zo systému, v závislosti od nastavenia. Ďalšie informácie o tom tu.

Vyprázdňovanie formy so stlačeným vzduchom (ZG)

Predpoklad

  • ZG dodatočné vybavenie

Ako to funguje

S prídavným zariadením ZG sa externý obvod vyprázdňuje stlačeným vzduchom. Wasser je vyfukovaný pomocou pripojeného stlačeného vzduchu a bez tlaku. V závislosti od nastavenia sa zmes vody a vzduchu privádza do výstupu chladiacej vody, výstupu vody zo systému alebo do výstupu stlačeného vzduchu. Zariadenie sa potom vypne.

POZNÁMKA!

  • Čerpadlo nie je v prevádzke počas vyprázdnenia formy.
  • Pre efektívne vyprázdňovanie pripojte k výstupu stlačeného vzduchu (AIR OUT) dostatočne veľký zásobník nádrže alebo výstup vody bez tlaku.
  • Pri vyprázdňovaní do odtoku vody môže odľahčenie tlaku viesť k úniku vody na výstupe stlačeného vzduchu (AIR OUT), najmä ak je na výstupe vody vysoký protitlak.
  • Vyprázdňovanie so stlačeným vzduchom je možné spustiť z prevádzkového režimu „Pripravené na prevádzku“, pokiaľ sú všetky teploty (Výstup z prístroja, Prevíjanie dozadu a ak je k dispozícii, externe) nižšie ako nastavenie parametra [teplota vyprázdnenia formy].

Výstup vyprázdňovania

Zmes vody a vzduchu sa privádza do výstupu chladiacej vody alebo do výstupu stlačeného vzduchu (AIR OUT).

Thermo-6 s periférnym kolesovým čerpadlom (4T/4S)

Ako alternatívu k štandardnému vyprázdňovaniu do výstupu chladiacej vody je možné vyprázdňovanie prepnúť na Výstup stlačeného vzduchu pomocou softvérového nastavenia parametrov.

OdtokZmes vody a vzduchu sa privádza do výstupu chladiacej vody alebo do výstupu vody zo systému (štandardné nastavenie)
NádržZmes vody a vzduchu sa privádza do výstupu stlačeného vzduchu (AIR OUT).
  1. Na domovskej základnej obrazovke ťuknite na tlačidlo ponuky
  2. Vyberte položku [Nastavenie] > [Rôzne] > [Vyprázdňovanie Formy so stlačeným vzduchom]
  3. Nastavenie parametra na požadovanú hodnotu

Thermo-6 s radiálnym kolesovým čerpadlom (6P/6R)

Ako alternatívu k štandardnému vyprázdňovaniu do výstupu chladiacej vody je možné vyprázdňovanie prepnúť na výstup stlačeného vzduchu mechanickým nastavením.

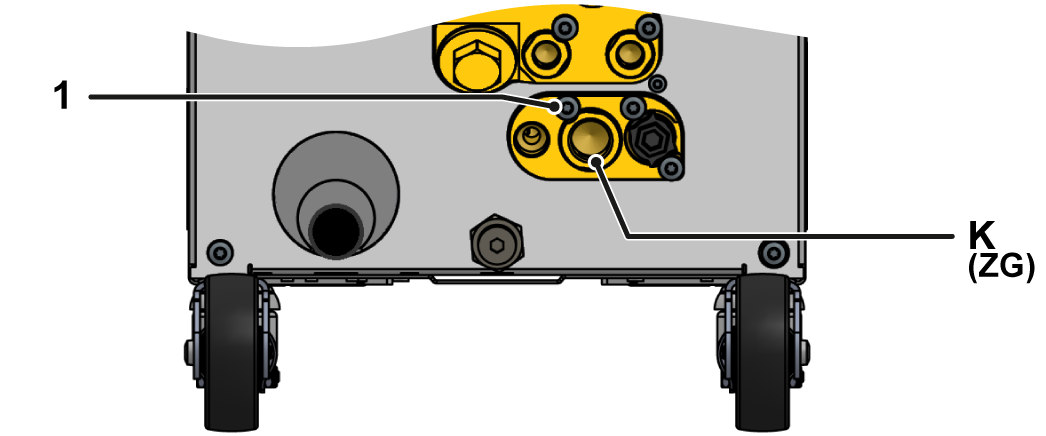

  1. Odstráňte skrutku Torx ① pomocou skrutkovača Torx.
  2. Zasuňte skrutkovač s drážkou do drážky otočného čapu Ⓚ a vytlačte ho von.
  3. Znovu namontujte reverzibilný kolík Ⓚ so závitovým pripojením viditeľným zvonka.
  4. Skrutku Torx ① znova utiahnite skrutkovačom Torx (dávajte pozor na zárez v otočnom čape).
