Typ

HB-100Z61

HB-140Z61

HB-160Z61

teplota max.

100 °C

140 °C

160 °C

Oběhové množství vody v přístroji (přibližně)

1,4 L

Rozměry (Rozměrový obrázek)

Výška

510 mm

Šířka

190 mm

Hloubka

793 mm

Hmotnost max.

55 kg

59 kg

59 kg

Okolní podmínky

teplota

5−40 °C

Relativní vlhkost vzduchu

35–85 RH(nekondenzující)

Hladina hluku

<70 dB(A)

Povrchová teplota
(zadní strana přístroje )

>55 °C

Vhodnost čistých prostor

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

Měření teploty

Rozlišení

0,1 °C

Přesnost regulace

±0,1 °C

Tolerance

±0,8 °C

Měření průtoku

rozsah měření

0,4–60 L/min

Rozlišení

0,1 L/min

Tolerance

± (5% naměřené hodnoty + 0,1 l/min)

Měření tlaku

rozsah měření

0–20 bar

Rozlišení

0,1 bar

Tolerance

±5 %z konečné hodnoty

Ukazatel tlaku čerpadla

Tolerance

±10 %z konečné hodnoty

Hydraulické spojeklikněte zde

Elektrické přípojky

Zbytkový proudový jistič proti chybnému proudu

UPOZORNĚNÍ!

Doporučujeme použít typ B Ochranný vypínač proti chybnému proudu (RCD), protože jednotky regulace teploty jsou vybaveny frekvenčním měničem. RCD typu A nejsou vhodné. Svodový proud je max. 5 mA na přístroj.

Přívodní kabel přístroje

3LPE, 4 m(standardně)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

průřez

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

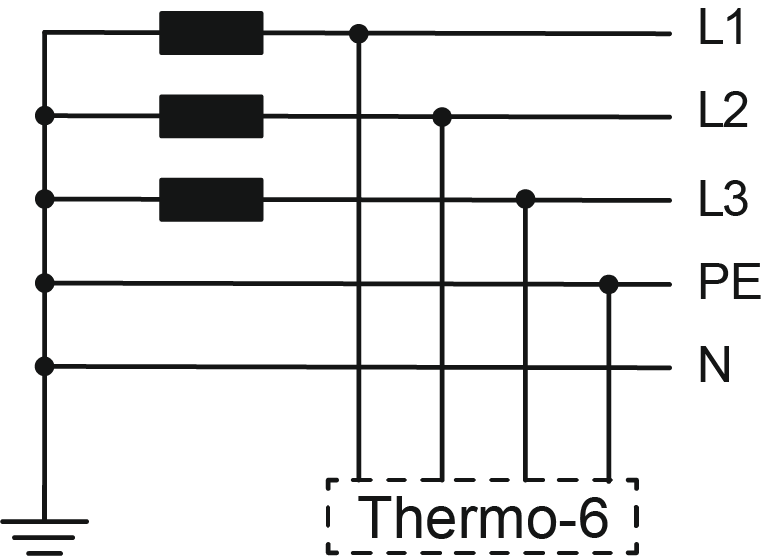

Síťový systém

TN(síť s ochranným vodičem)

Napájecí napětíviz Typový štítek na přístroji
maximální jištění
Jmenovitý zkratový proud

6 kA


přepěťová kategorie

II

stupeň znečištění

2

Třída ochrany

IP 44
