formål

Konvertering af flow-metre Flow-5

kvalifikation

fagpersonale

Materiale

Pos
BetegnelsetilbehørsartikelT29146
01

skrue M4x40 Torx - A2

B3271659

2
02

skrue M4x35 Torx - A2

B3271658

1
03

rør stykke 8x4,5x30 - PEEK

T24717

3

Nødvendigt materiale

  • Sekskantet topskruetrækker, size 40
  • Torx skruetrækker str. 15
  • Skruelåseudstyr (f.eks. Loctite 620 væsketætning)

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og dræn enheden (
når Flow-5 er installeret)

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned og tømmer formen, inden den slukkes.

Kontroller trykket, og sluk for enheden
(hvis Flow-5 er installeret)

  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    • Systemtrykket skal vise 0,0 (± 0,1) bar.
  • Trykket vist af manometeret skal være 0,0 (+0,3) bar.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.

Fjern Flow-5
(hvis Flow-5 er monteret)

  • Fjern kontrolkablet fra Flow-5 flowmåleren fra 'HB IN'-tilslutningen.
  • Fjern om nødvendigt forbindelsesledningerne mellem Fremløb og retur fra alle kredsløb fra flowmetre.
  • Fjern monteringsskruen (①), og fjern den eksterne flow-metre fra Temperaturreguleringsapparatet.

Opdater Flow-5

BEMÆRK!

Skrueforbindelserne er fastgjort med klæbemiddel og skal derfor langsomt løsnes. Ellers er der fare for, at skruehovedet går i stykker. Opvarm om muligt klæbemiddelforbindelsen på forhånd.

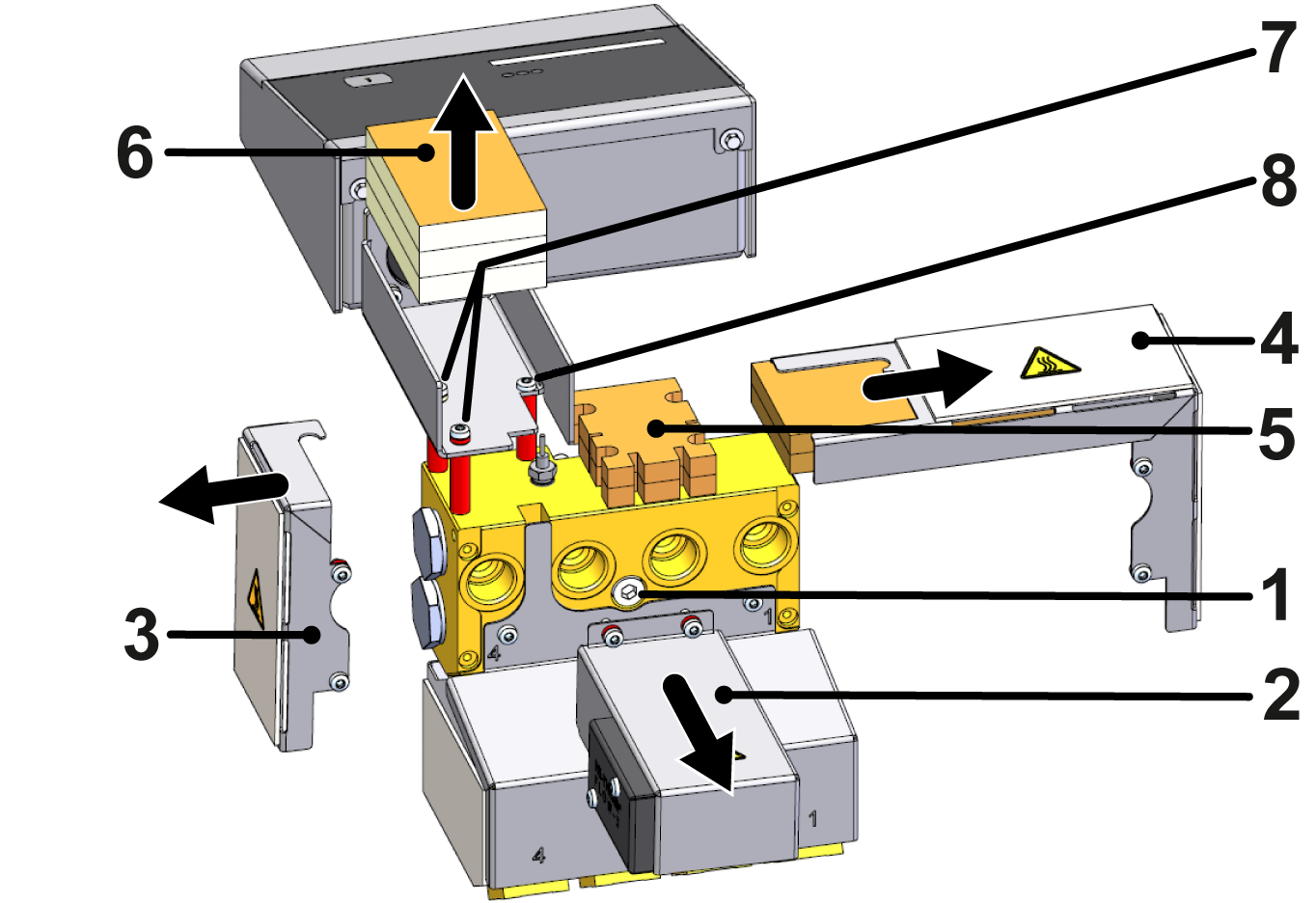

  • Fjern dækningen (②, ③, ④) ved at fjerne Torx-skruerne inklusive afstandsstykket
  • Fjern isolering (⑤, ⑥).
    • Sørg for, at der ikke er nogen trækbelastning på kabelforbindelserne.
  • Fjern Torx-skruer (⑦, ⑧), inklusive afstandsstykker og PEEK-rør (markeret med rødt).
    • Evalueringsenheden skal understøttes på forhånd på en sådan måde, at der ikke er nogen trækbelastning på kabelforbindelserne.

BEMÆRK!

Fastgør alle skrueforbindelser med Loctite 620 væsketætning.

  • Installer to nye M4x40 Torx-skruer (⑦ → B3271659), inklusive de nye PEEK-rørstykker (T24717) og eksisterende afstandsstykker.
  • Installer en ny Torx-skrue (⑧ → B3271658) inklusive det nye PEEK-rørstykke (T24717).
    • Bemærk, at ingen afstandsstykke er fastgjort med denne skruetilslutning.
  • Installer isoleringen (⑤) mellem PEEK-rørstykkerne (markeret med rødt).
  • Indsæt isoleringen (⑥) i kabelkanalen, så kabelledningerne føres mellem de enkelte isoleringer.
  • Fastgør dækslerne (②, ③, ④) med Torx-skruerne, inklusive afstandsstykket.
    • Bemærk, at afstandsstykkerne til dækningen (②) er monteret direkte under skruehovederne.

Kontrollér funktion

  • Installer den eksterne flowmetre på Temperaturreguleringsapparatet, og spænd sekskantskruen med et maksimalt drejningsmoment på 20 Nm.
  • Hvis det er nødvendigt, skal du geninstallere forbindelsesledningerne mellem Fremløb og Returløb gennemstrømning ved alle flowmeterens kredsløb.
  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.
  • Kontroller plausibiliteten af displayværdierne (gennemstrømningshastighed, temperatur) for de enkelte målekredsløb.

sluk

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    • Enheden slukker og er om nødvendigt afkølet og trykløst.
