T29197-X, T29344-X: Opvarmning 8+16kW (4T/4S)

formål

Udskiftning af varme (EH 1)

kvalifikation

fagpersonale

Materiale

Nødvendigt materiale

• Torx skruetrækker, size 20, 30
• åben skruenøgle, size 10
• gevindforsegling (f.eks. Loctite 620 flydende forsegling)
• Monteringsfedt til O-ring (f.eks. Silikonefedt)

Fortsætte

Afkøling og tømning

• Tryk på funktionsknappen () på den grundlæggende skærm.

• Tryk på funktionsknappen () på den grundlæggende skærm.
  • Enheden køler ned og tømmer formen, inden den slukkes.

Kontroller tryk

• Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
  • Systemtrykket skal vise 0,0 (± 0,1) bar.
• Trykket vist af manometeret skal være 0,0 (+0,3) bar.

Sluk og fjern forbindelser

• Sluk for hovedkontakten (QS 1), træk stikket ud.
• Alle eksterne hydrauliske forbindelser på Fremløb (OUT) og Rewind (IN).
• For udstyr med et serienummer op til 2413-nnn: Fjern mellemadapteren.
  • For bemærkning om montering/demontering, se video http://hb.click/6-SC-T29041

Fjern dæksler og åben front

• Fjern dæksler fra enheden (→Åbn udstyr).
• Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.
• Fjern hele det øvre luftkanaldæksel. For at gøre dette skal du skrue af og fjerne 6 monteringsskruer.

Frakobl kabler og fjern rør

• Tag X302.X- og/eller X303.X-stikket ud af ZSM-61 strømmålekortet.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Fjern varmekablet helt.

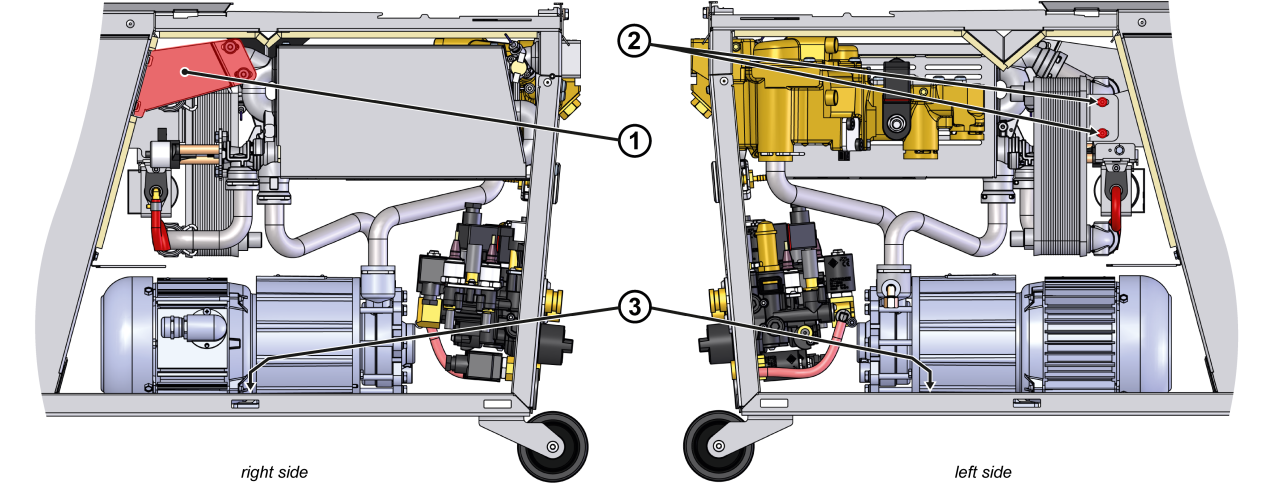

• Fjern alle rørledninger. Wasser kan undslippe, når forbindelserne åbnes. For at gøre det lettere at fjerne rørene og opvarmningen skal følgende trin udføres:
  • Fjern beslag ①
  • Fjern køleren og Pumpens monteringsskruer ②, ③.
  • Fjern monteringsklemmerne (splitstifter) fra rørforbindelserne.

Fjern varmeoverførselsmodulet (WTM)

• Fjern monteringsskruerne for varmeoverførselsmodulet på enhedens bagvæg.
• Forlæng varmeoverførselsmodulet sidelæns og sæt til side.

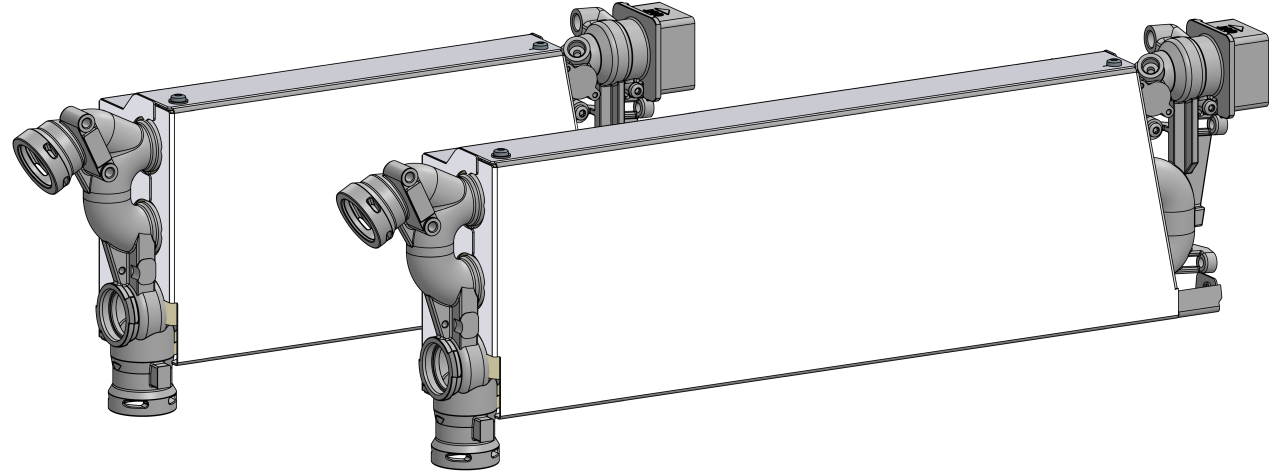

Fjern varmemodulet (EH_1)

• Fjern monteringsskruerne til varmemodulet på enhedens bagvæg.
• Forlæng varmemodulet og sæt det til side.

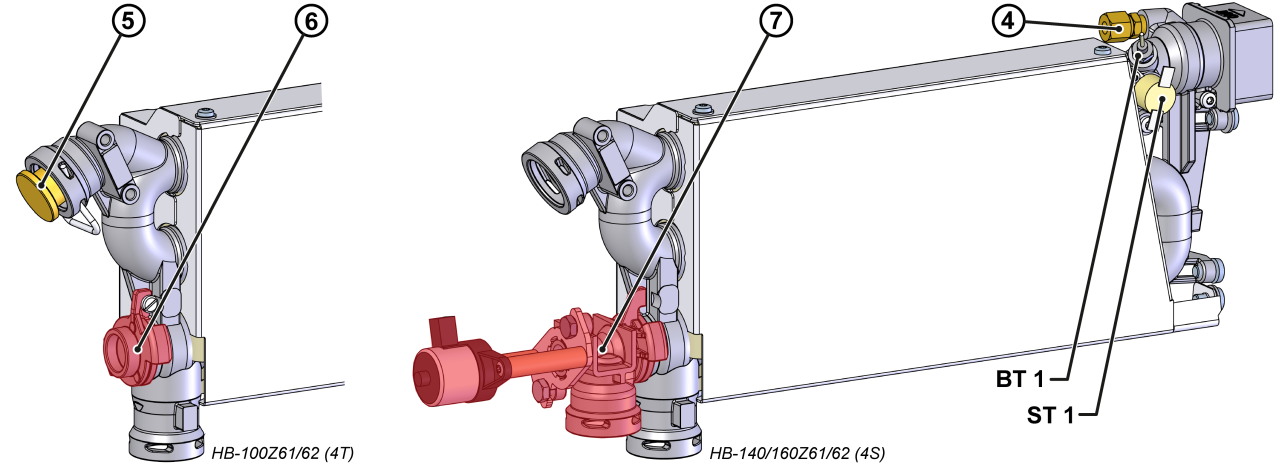

• Fjern temperaturføleren (BT_1) og termostaten (ST_1) og overfør dem til den nye opvarmning.
  • Sørg for, at termostaten er ordentligt fastgjort til overfladen.
• Installer den medfølgende skruetilslutning til den nye varme med gevindforsegling ④
  • uden ekstra udstyr_ZG: T15568
  • med ekstra udstyr_ZG: T21203
    • Unødvendige skruer kan kasseres.
• Overfør enhedsspecifikke komponenter.
  • HB-100Z61/62: Fjern tætningsstikket med monteringsbeslag ⑤ og Dæk med monteringsskrue ⑥ og overfør dem til den nye varme.
  • HB-140/160Z61/62: Fjern den lineære stepmotor med kabinet og stempel, og overfør den til den nye Varme ⑦.

Installer varmemodul (EH_1) / varmeoverførselsmodul (WTM)

OPMÆRKSOMHED!

Skrueforbindelser, især kombinationer af rustfrit stål/rustfrit stål eller stål/rustfrit stål, har tendens til at sidde fast eller sidde fast ved drift i lang tid ved høje temperaturer. Det er derfor:

• Brug passende smøremidler

• Placer varmemodulet.
• Monter og stram monteringsskruerne bag på apparatet.
• Placer varmeoverføringsmodulet, og skub det ind sidelæns.
• Monter og stram monteringsskruerne bag på apparatet.

Installation af rør

BEMÆRK!

Smør O-ringe med passende monteringsfedt inden installation. Dette letter installationen, forhindrer skader og øger O-ringenes levetid.

• Kontroller O-ringene for slid og udskift dem om nødvendigt.
• Installer rørledninger.
• Installer monteringsklemmer (splitstifter) på rørforbindelserne.
• Spænd radiatoren og Pumpens monteringsskruer ②, ③.
• Installer beslaget ①

Tilslut kablet og stikket på typeskiltet

• Før varmekablet langs kabelnettet ind i det elektriske kabinet.
• Tilslut X302.X- og/eller X303.X-stikket til ZSM-61 strømmålekortet.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Fold fronten op og fastgør 2x Torx-skruer.

Kontroller tæthed og funktion

• Geninstaller luftkanaldækslet. Fastgør med 6 monteringsskruer.
• Geninstaller eksterne hydrauliske forbindelser på Fremløb (OUT) og Returløb (IN).
• Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
• Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.
• Efter en vellykket tæthedstest opvarmes Temperaturreguleringsapparatet til den maksimale enhedstemperatur.

Sluk og installer dæksler

• Tryk på funktionsknappen () på den grundlæggende skærm.
  • Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

• Sluk for hovedkontakten (QS 1).
• Sæt dækslerne på igen fra enheden (→Åbn udstyr).
