formål

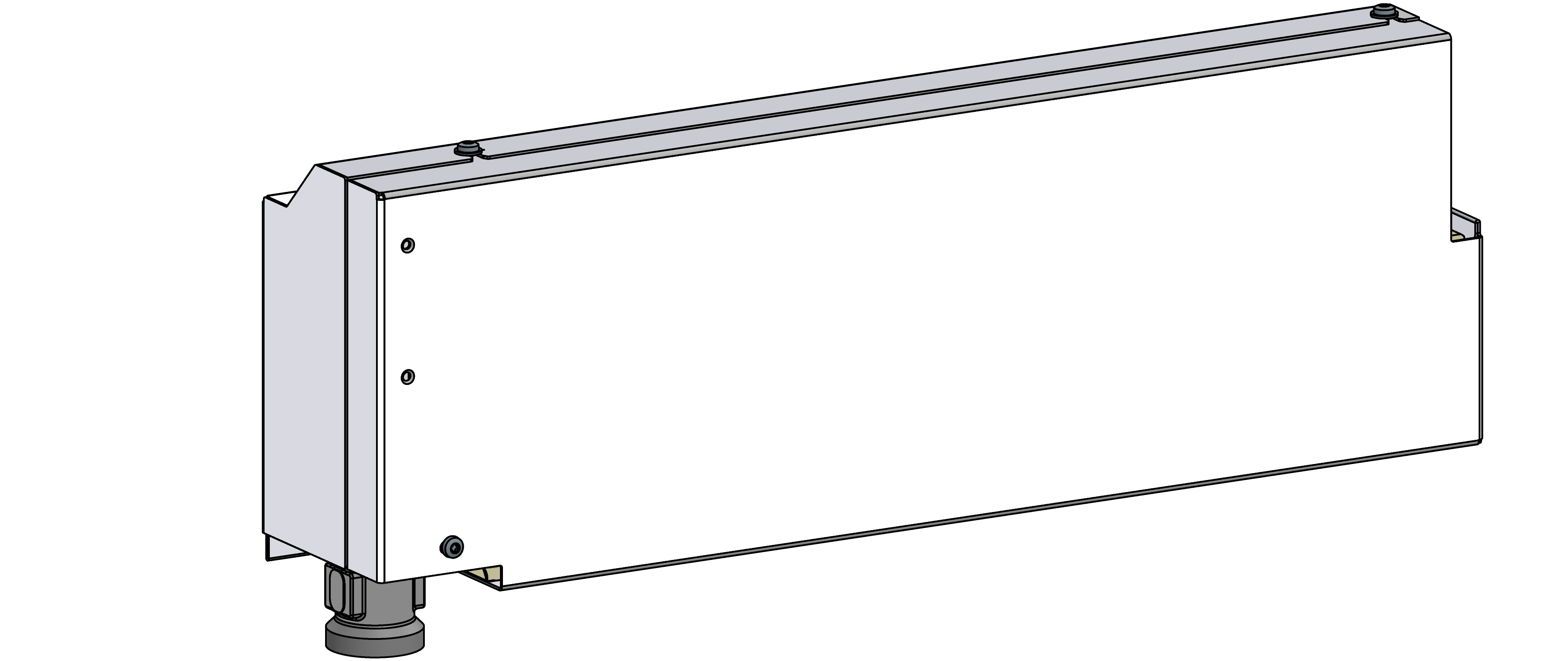

Udskiftning af varme (EH 1)

kvalifikation

fagpersonale

Materiale

Pos.BetegnelsetilbehørsartikelT29616-1T29616-2T29616-3T29616-4
01

Varme 16 kW, 3x400/460 V

T29402-51---
02

Varme 16 kW, 3x220 V

T29402-6-1--
03

Varme 8 kW, 3x400/460 V

T29402-3--1-
04

Varme 8 kW, 3x220 V

T29402-4---1
05

Ekstraudstyr til tilslutning til Fremløbsmodulet (VLM): forsegling
28x31x1 – PTFE

T29212----

Nødvendigt materiale

  • Skruenøgle med åben ende, size 32, 41
  • Ringnøgle, size 10
  • Torx skruetrækker size 20

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og tømning

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned og tømmer formen, inden den slukkes.

Kontroller tryk

  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    • Systemtrykket skal vise 0,0 (± 0,1) bar.
  • Trykket vist af manometeret skal være 0,0 (+0,3) bar.

Sluk og fjern forbindelser

  • Sluk for hovedkontakten (QS 1), træk stikket ud.
  • Alle eksterne hydrauliske forbindelser på Fremløb (OUT) og Rewind (IN).

Fjern dæksler og åben front

  • Fjern dæksler fra enheden (→Åbn udstyr).
  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.

Tag stikket ud af kablet

  • Tag X302.X- og X303.X-stikkene ud af ZSM-61 strømmålekortet:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Fjern varmekablet helt

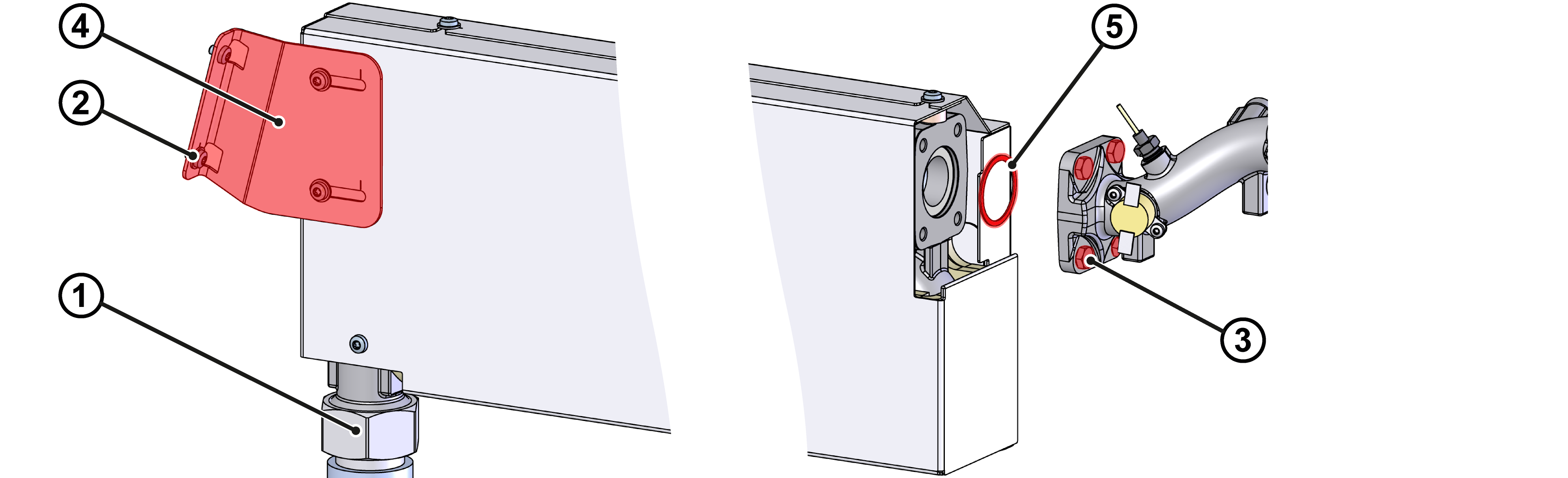

Fjern varmemodulet (EH_1)

  • Fjern slangelinje ① Wasser kan undslippe, når forbindelserne åbnes.
  • Fjern Torx-skruerne ② fra beslaget ½ omgang.
  • Fjern og fjern de sekskantede skruer ③ fra tilslutningsflangen.
  • Løft varmemodulet (EH_1) ud af nøglehullets fastgørelse og sæt det til side.

Installer varmemodul (EH_1)

OPMÆRKSOMHED!

Skrueforbindelser, især kombinationer af rustfrit stål/rustfrit stål eller stål/rustfrit stål, har tendens til at sidde fast eller sidde fast ved drift i lang tid ved høje temperaturer. Det er derfor:

  • Brug passende smøremidler

  • Fjern beslaget ④ og overfør det til den nye Varme.
  • Kontroller PTFE-forseglingen ⑤ for slid, og udskift om nødvendigt.
  • Indsæt PTFE-tætningen ⑤ i rillen på den nye Varme.
  • Tilslut varmemodulet (EH_1) til nøglehullets fastgørelse på siden af det elektriske kabinet, og placer det korrekt.
    • Kontroller, at tætningen passer pænt i rillen.
  • Monter de sekskantede skruer ③ på tilslutningsflangen, og stram.
  • Spænd Torx-skruerne ② fra beslaget.
  • Monter og stram slangelinjen ①.

Tilslut kablet og stikket på typeskiltet

  • Placer varmekablet i det elektriske kabinet.
  • Tilslut X302.X- og X303.X-stikkene til ZSM-61 effektmålekort:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Fold fronten op og fastgør 2x Torx-skruer.

Kontroller tæthed og funktion

  • Geninstaller eksterne hydrauliske forbindelser på Fremløb (OUT) og Returløb (IN).
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.
  • Efter en vellykket tæthedstest opvarmes Temperaturreguleringsapparatet til den maksimale enhedstemperatur.

Sluk og installer dæksler

  • Tryk på funktionsknappen () på den grundlæggende skærm.
    • Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

  • Sluk for hovedkontakten (QS 1).
  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).
