Type

HB-100Z61

HB-140Z61

HB-160Z61

Temperatur maks.

100 °C

140 °C

160 °C

Cirkulationsvolumen i apparat (ca.)

1,4 L

Dimensioner (Dimensionelt billede)

Højde

510 mm

Bredde

190 mm

Dybde

793 mm

Vægt maks.

55 kg

59 kg

59 kg

Omgivelser

temperatur

5−40 °C

Relativ luftfugtighed

35–85 RH(ikke-kondenserende)

Kontinuerligt lydniveau

<70 dB(A)

Overfladetemperatur
(bagsiden af enheden )

>55 °C

Renrum egnethed

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

Temperaturmåling

Opløsning

0,1 °C

Reguleringsnøjagtighed

±0,1 °C

Tolerance

±0,8 °C

Flowmåling

Måleområde

0,4–60 L/min

Opløsning

0,1 L/min

Tolerance

± (5% af måleværdien+0,1 L/min)

Tryk måling

Måleområde

0–20 bar

Opløsning

0,1 bar

Tolerance

±5 %af angivne værdi

Pumpetrykindikator

Tolerance

±10 %af angivne værdi

Hydrauliske forbindelserKlik her

Elektriske forbindelser

Reststrøm fejlstrømsafbryder

BEMÆRK!

Vi anbefaler at bruge en type B Reststrømsafbryder (RCD), da temperaturreguleringsenhederne er udstyret med en frekvensomformer. Type A RCD er ikke egnet. Lækstrømmen er maks. 5 mA pr. Enhed.

Apparatnetkabel

3LPE, 4 m(i standard)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

tværsnit

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

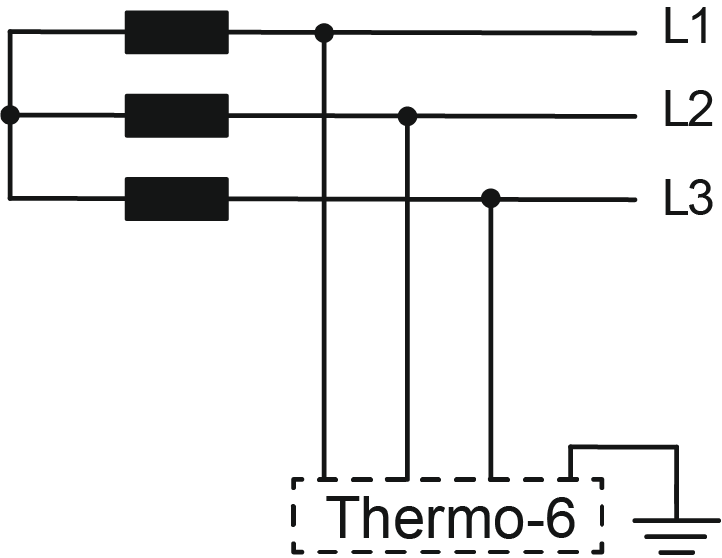

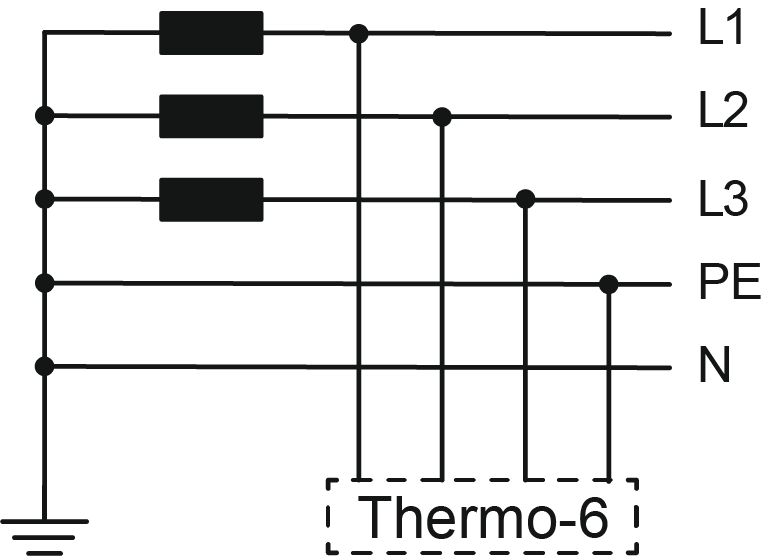

Netværkssystem

TN(net med beskyttelsesleder)

Netspændingse typeskilt på udstyret
maksimal sikring
Nominel kortslutningsstrøm

6 kA


Overspændingskategori

II

Grad af forurening

2

Beskyttelsesklasse

IP 44
