T21598-X, T18771-X: Sicherungen
Zweck
Austausch der Sicherungen (FU 1, 2, 3, 4, 5, 6)
Qualifikation
Fachpersonal
Material

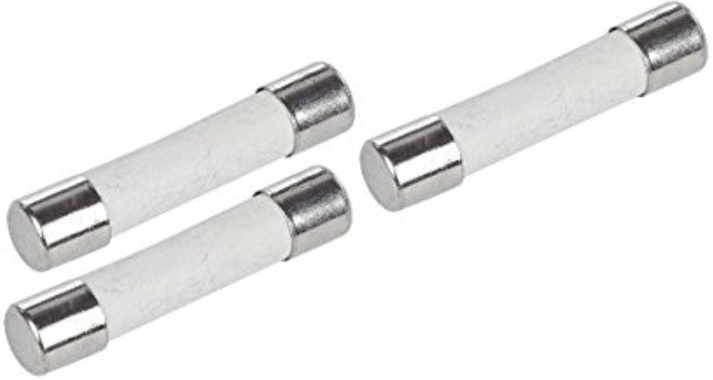

| Pos. | Bezeichnung | Artikel | U = 400/460 V | U = 220 V |
| 01 | Sicherung für Transformator 1,6 AT, 500 VAC, 6,3x32 (FU 4, FU 5) | T21598-162 | 2 | - |
| 01 | Sicherung für Frequenzumrichter 10 AT, 500 VAC, 6,3x32 (FU 1, FU 2, FU 3) | T21598-103 | 3 | - |
| 01 | Sicherung für Geräteplatine 1,6 AT, 5x20 (FU 6) | T18771-162 | 1 | 1 |
| 01 | Sicherung für Transformator 2,5 AT, 500 VAC, 6x32 (FU 4, FU 5) | T21598-252 | - | 2 |
| 01 | Sicherung für Frequenzumrichter 16 AT, 400 VAC, 6x32 (FU 1, FU 2, FU 3) | T21598-163 | - | 3 |
Benötigtes Material
- Torx-Schraubendreher, Grösse 20

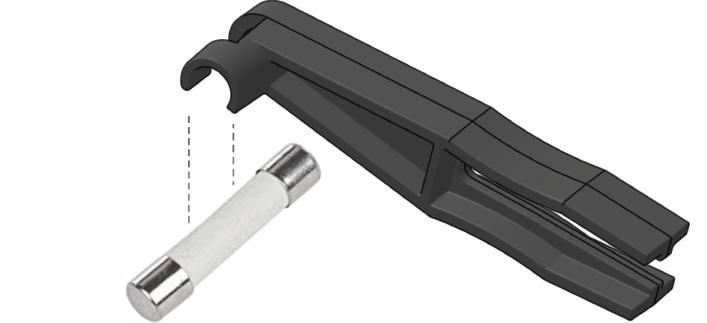

- integriertes Hilfswerkzeug, mit der Sicherungen herausgezogen und eingesetzt werden können (Abb.). Das Hilfswerkezeug befindet sich auf der Innenseite der Gerätefront.
Vorgehen
ACHTUNG!
Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:
Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.
Abkühlen & Ausschalten
- Tippen Sie im Grundbildschirm auf die Funktions-Taste (
).- Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.
- Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
Front öffnen
- Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
- Schutzabdeckung im Elektrogehäuse herausnehmen, durch entfernen der Torx-Schrauben.
Ersatzteil austauschen
ACHTUNG!
Defekte Sicherung durch eine neue Sicherung mit gleichen technischen Spezifikationen ersetzen. Eine falsche Sicherung kann Geräteschäden oder Funktionsstörungen verursachen.
HINWEIS!

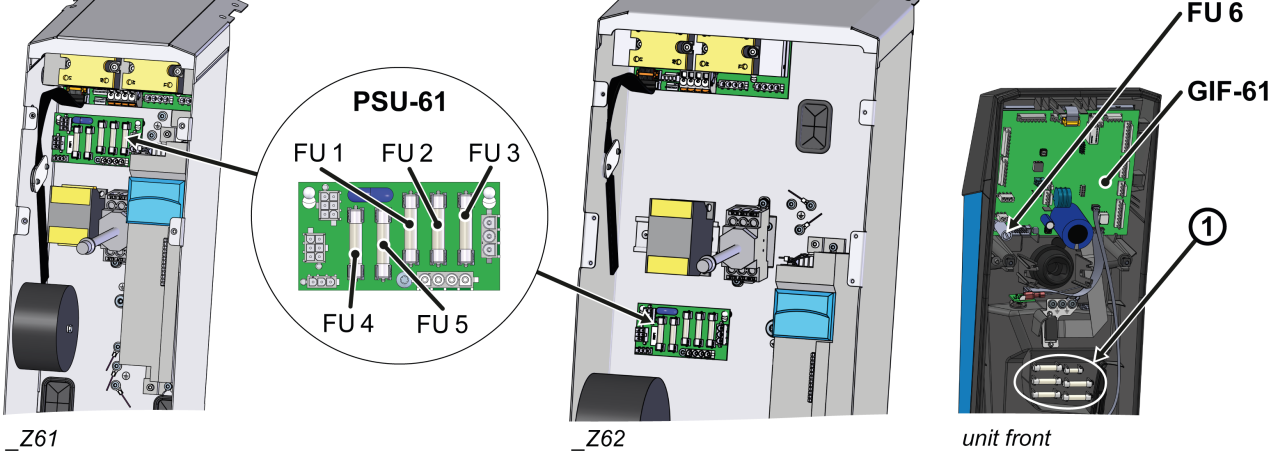

Ersatzsicherungen befinden sich an der Innenseite der Gerätefront (Abb. → ①).
- Mit dem Hilfswerkzeug die Sicherung auf der Stromversorgungsplatine (PSU-61) und/oder der Geräteplatine (GIF-61) wechseln.
Front schliessen
- Schutzabdeckung um Elektrogehäuse anbringen und mit Torx-Schrauben befestigen.
- Front hochklappen und 2x Torx-Schrauben befestigen.
Funktion prüfen
- Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
-
Gerät über die I/O-Taste (
) einschalten, Dichtheit und Funktion des Geräts prüfen.
HINWEIS!
Wenn die Sicherung erneut durchbrennt, kontaktieren Sie die HB-Therm Landesvertretung.
-
Gerät über die I/O-Taste () ausschalten.
- Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
- Hauptschalter (QS 1) ausschalten.
