Zweck

Austausch der Steuerung USR-61 (A 1)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT28500

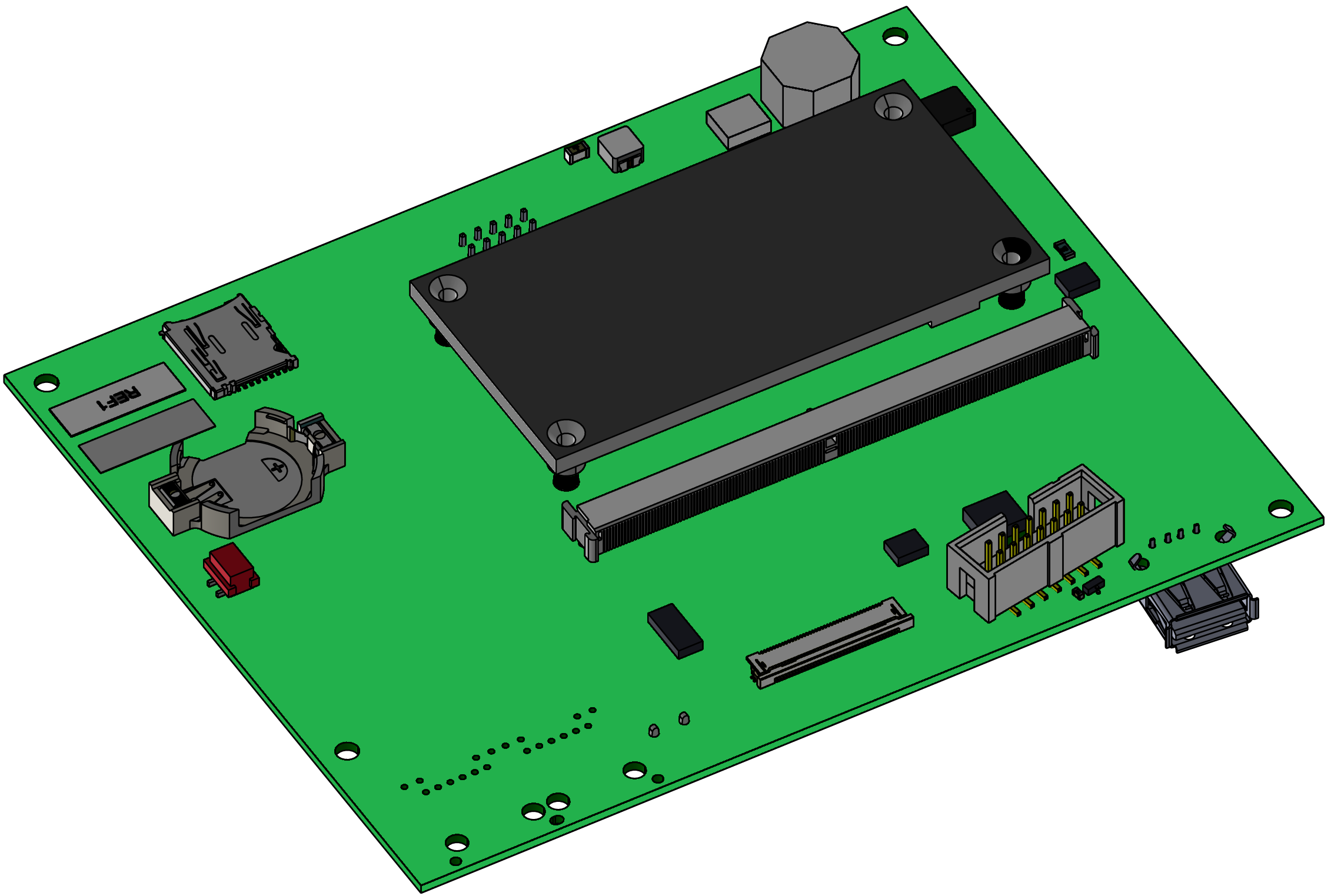

01Steuerung USR-61T285001

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20
  • Schlitz-Schraubendreher, Grösse 0

Videoanleitung

QR-Code-Link folgen, um das YouTube-Video anzusehen.

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.

Ersatzteil austauschen

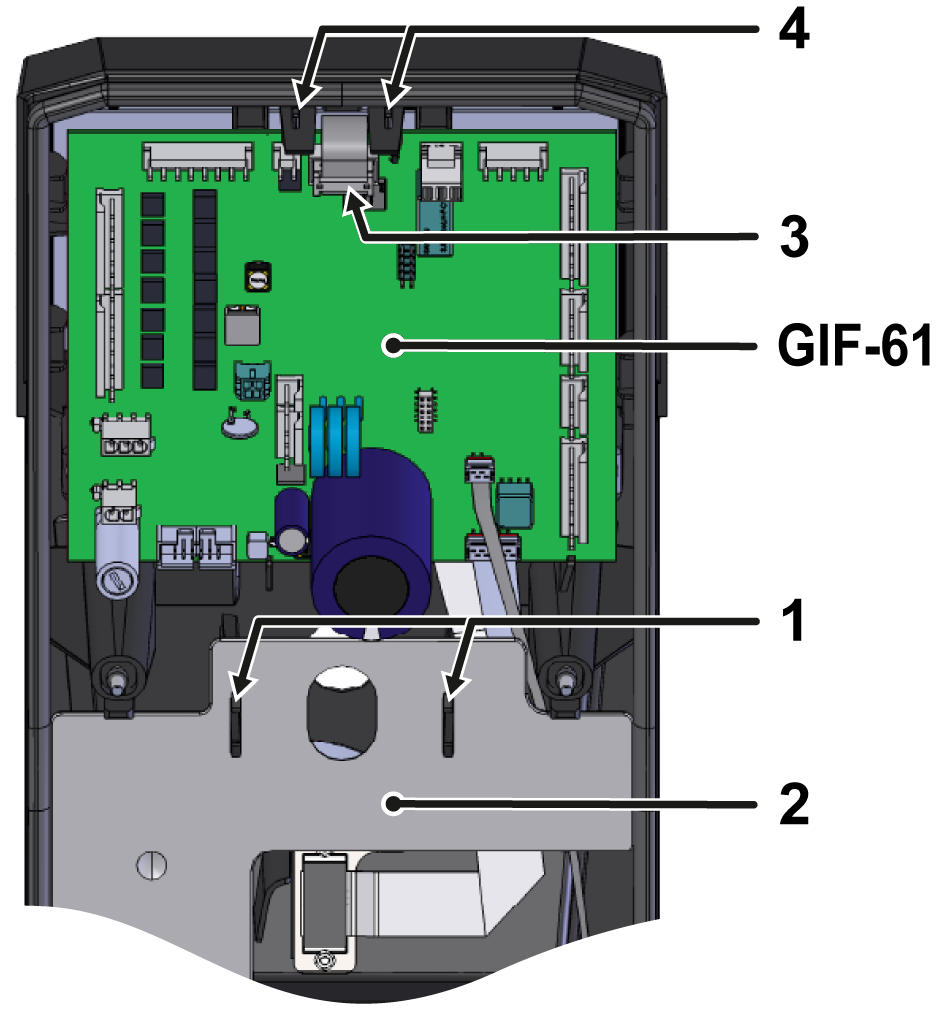

  • Befestigungsklammern (①) zusammendrücken und Kabelabdeckung (②) entfernen.
  • Steckverbindung (③) an der Geräteplatine GIF-61 ausstecken.
  • Befestigungslaschen (④) der Geräteplatine GIF-61 nach aussen drücken. Die Platine kann nun herausgehoben und zurückgeklappt werden.
    • Steckverbindungen auf der Platine müssen nicht entfernt werden.

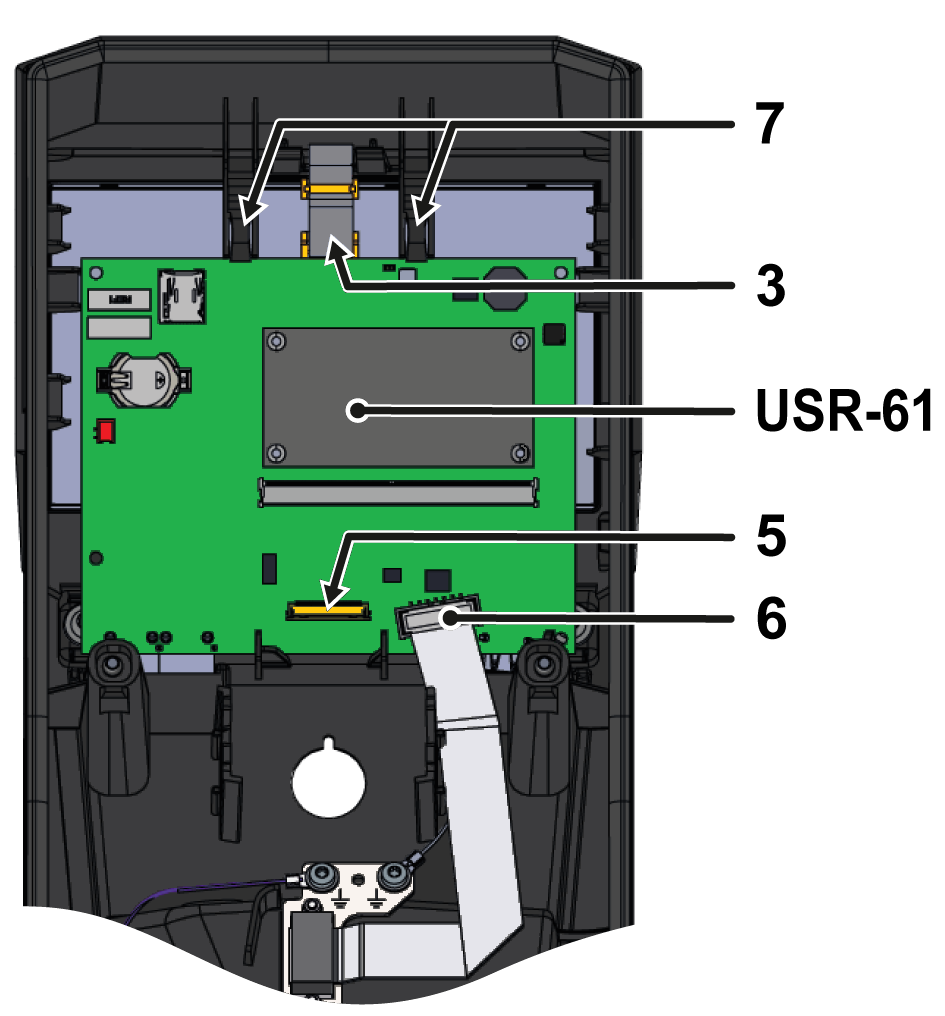

  • Kabelverbindung (⑤) vom Display an der Steuerung USR-61 ausstecken.
    • Steckverbindung vom Display muss entriegelt werden (z. B. mit einem Schlitz-Schraubendreher), bevor die Kabelverbindung herausgezogen werden kann.
  • Steckverbindung (⑥) vom Anschluss HB_CAN an der Steuerung USR-61 ausstecken.
  • Befestigungslaschen (⑦) der Steuerung USR-61 nach aussen drücken. Die Platine kann nun herausgehoben werden.
    • Erdleitungskabel auf der Rückseite der Platine entfernen.
  • Erdleitungskabel auf der Rückseite der neuen Steuerung USR-61 anschliessen.
  • Steuerung USR-61 in die dafür vorgesehenen Aussparungen einsetzen.
    • Prüfen, dass die Befestigungslaschen (⑦) einrasten
  • Steckverbindungen (③, ⑤, ⑥) wieder an die Steuerung USR-61 anschliessen.
  • Geräteplatine GIF-61 in die dafür vorgesehenen Aussparungen einsetzen.
    • Prüfen, dass die Befestigungslaschen (④) einrasten.
  • Steckverbindung (③) wieder an die Geräteplatine GIF-61 anschliessen.
  • Kabelabdeckung (②) in die dafür vorgesehenen Aussparungen einsetzen.
    • Prüfen, dass die Befestigungsklammern (①) einrasten

Front schliessen

  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
    • Das Gerät führt ein automatisches Software-Update durch.
  • Zeitzone, Datum und die Uhrzeit prüfen und gegebenenfalls korrekt einstellen.

HINWEIS!

Die Konfigurations- und Kalibrierungsdaten sind auf der Geräteplatine GIF-61 gespeichert und gehen daher beim Austausch der Steuerung USR-61 nicht verloren.

  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
    • Gerätefunktionen (Regeln auf gewünschten Sollwert) prüfen
  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
