Zweck

Austausch der LED-Statusleuchte SPL-61 (A 18)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT28604
01LED-Statusleuchte SPL-61T286041

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20
  • Reinigungs-/ Lösungsmittel zum Entfernen der Klebstoffreste

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.

Ersatzteil austauschen

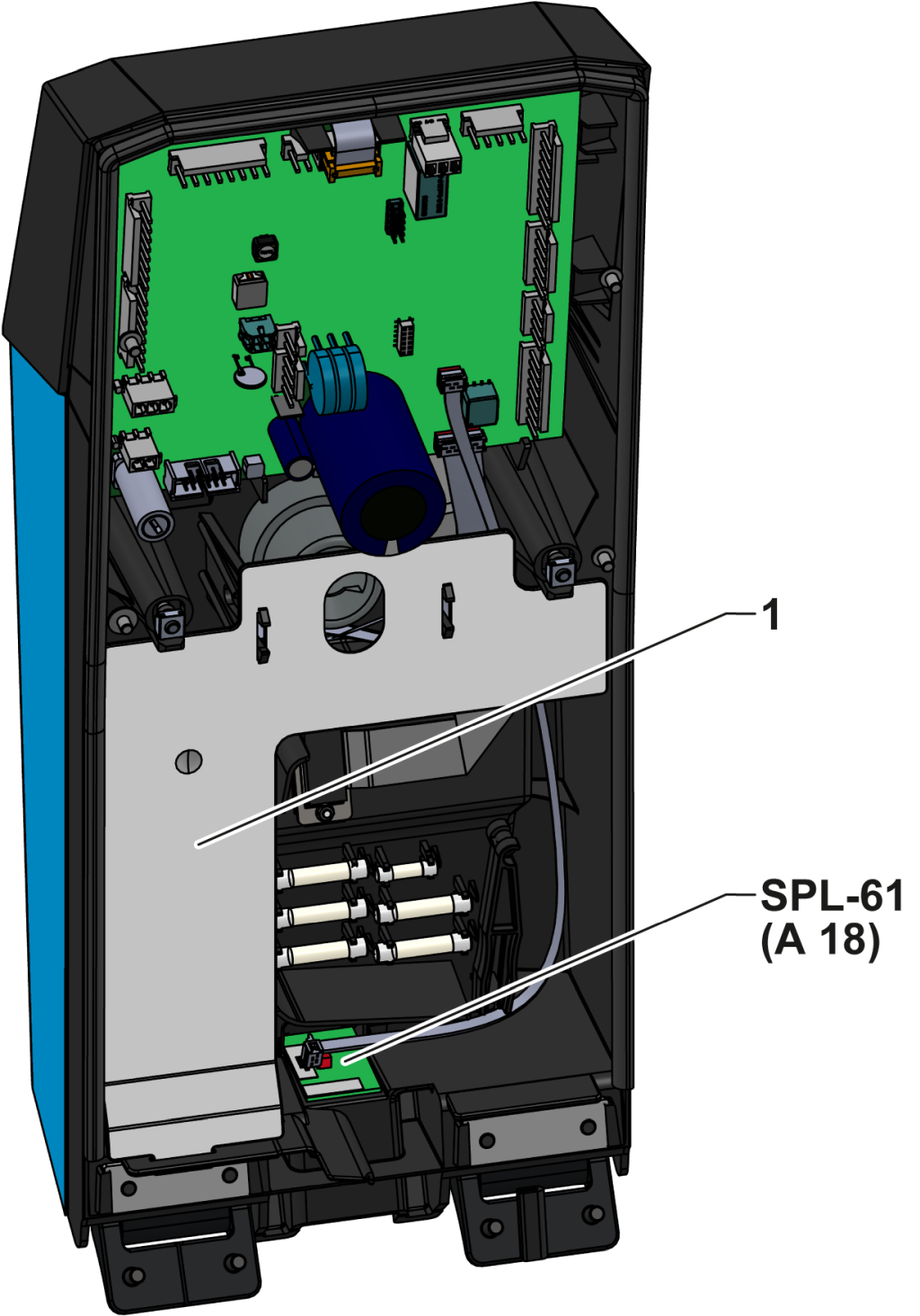

  • Kabelabdeckung demontieren (nur bei Baugrösse 61)
    • Kabelabdeckung (①) durch Zusammendrücken der Befestigungsklammern lösen und abnehmen.
    • Kabelstrang vorsichtig aus dem Kabelkanal ziehen und zur Seite schieben, sodass die Platine SPL-61 zugänglich ist.

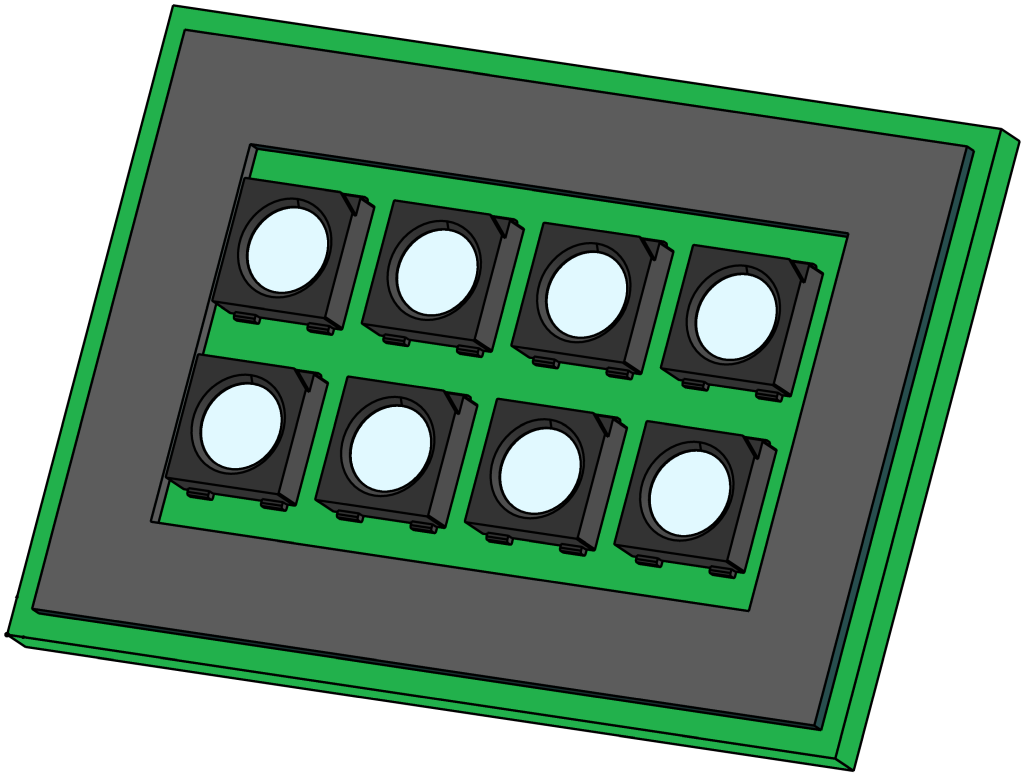

  • Platine SPL-61 ausbauen
    • Steckverbindung X922 an der Platine ausstecken.
    • Platine (mit doppelseitigem Klebeband befestigt) von Aussen nach Innen ins Gehäuse drücken, bis sich die Klebeverbindung löst.
    • Platine SPL-61 aus dem Gehäuse herausnehmen.
  • Klebeoberfläche vorbereiten
    • Klebstoffreste am Gehäuse entfernen (bei Bedarf mit geeignetem Reinigungs-/ Lösungsmittel).
    • Sicherstellen, dass die Klebeoberfläche sauber, trocken und fettfrei ist.
  • Neue Platine SPL-61 einsetzen
    • Neue Platine in die Gehäuseaussparung einkleben.
    • Steckverbindung X922 wieder aufstecken.
  • Kabelabdeckung montieren (nur bei Baugrösse 61)
    • Kabelstrang zurück in den Kabelkanal einsetzen.
    • Kabelabdeckung (①) in die dafür vorgesehenen Aussparungen einsetzen.

Front schliessen

  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
    • Prüfen ob die LED-Statusleuchte während des Startvorgangs weiss blinkt.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Ausschalten

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
