Zweck

Austausch des Frequenzumrichters (U 1)

Qualifikation

Elektrofachpersonal

Material

Pos.BezeichnungT28669T28670
01

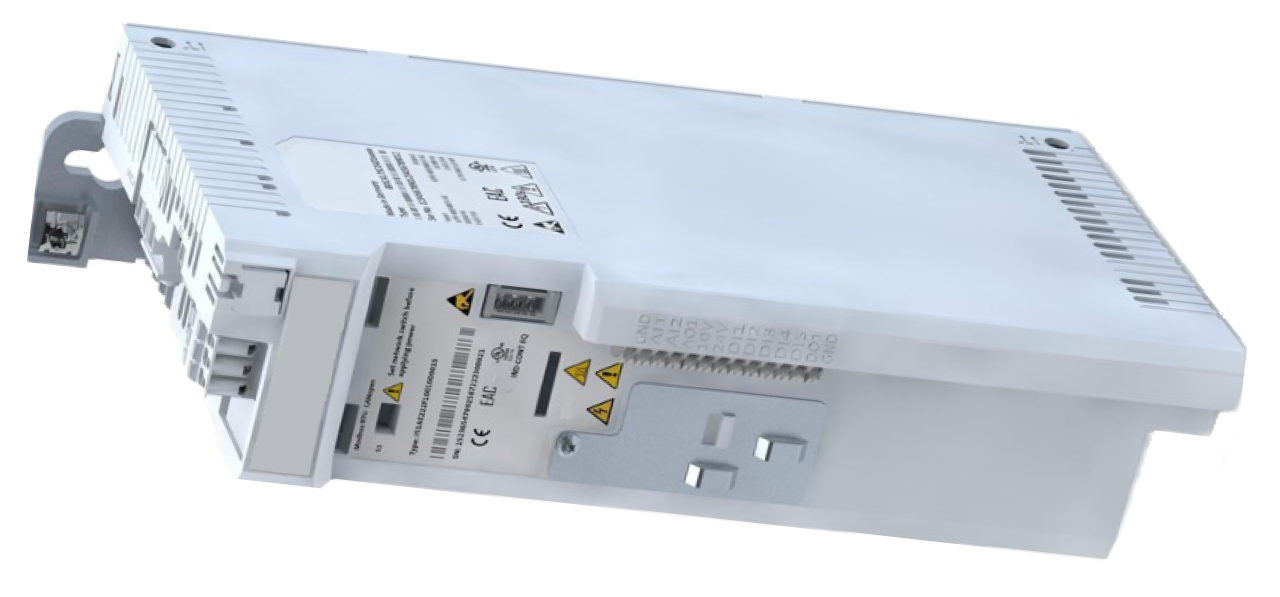

Frequenzumrichter i510 2,2 kW, 340–528 VAC

1-
01

Frequenzumrichter i510 2,2 kW, 170–264 VAC

-1

Benötigtes Material

  • Torx-Schraubendreher, Grösse 10, 20

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen. Anschliessend 5 Minuten lang warten!

Lebensgefahr durch elektrischen Spannung!

Lebensgefahr bei Kontakt mit spannungsführenden Teilen. Deshalb:

Das Gerät vor dem Öffnen von der Stromversorgung trennen. Die Trennung ist gegen Wiedereinschalten zu sichern. Aufgrund geladener Kondensatoren ist nach dem Ausschalten der Stromversorgung eine Wartezeit von mindestens fünf Minuten einzuhalten, bevor Arbeiten am Frequenzumrichter durchgeführt werden.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
  • Schutzabdeckung im Elektrogehäuse herausnehmen, durch entfernen der Torx-Schrauben.

Ersatzteil austauschen

  • Steckverbindungen X100, X105 und X216 am Frequenzumrichter ausstecken.
    • Beim Kabel X216 ist der Kabelbinder am Abschirmungsanschluss zu lösen.
  • Erdungslitzen (Pumpe, Elektrogehäuse) am Frequenzumrichter lösen.
  • Befestigungsschrauben des Frequenzumrichters an der Rückwand lösen.
  • Frequenzumrichter nach oben schieben, nach vorne aus Befestigungsschrauben ausfahren und entnehmen.
  • Neuen Frequenzumrichter einsetzen und Befestigungsschrauben festziehen.

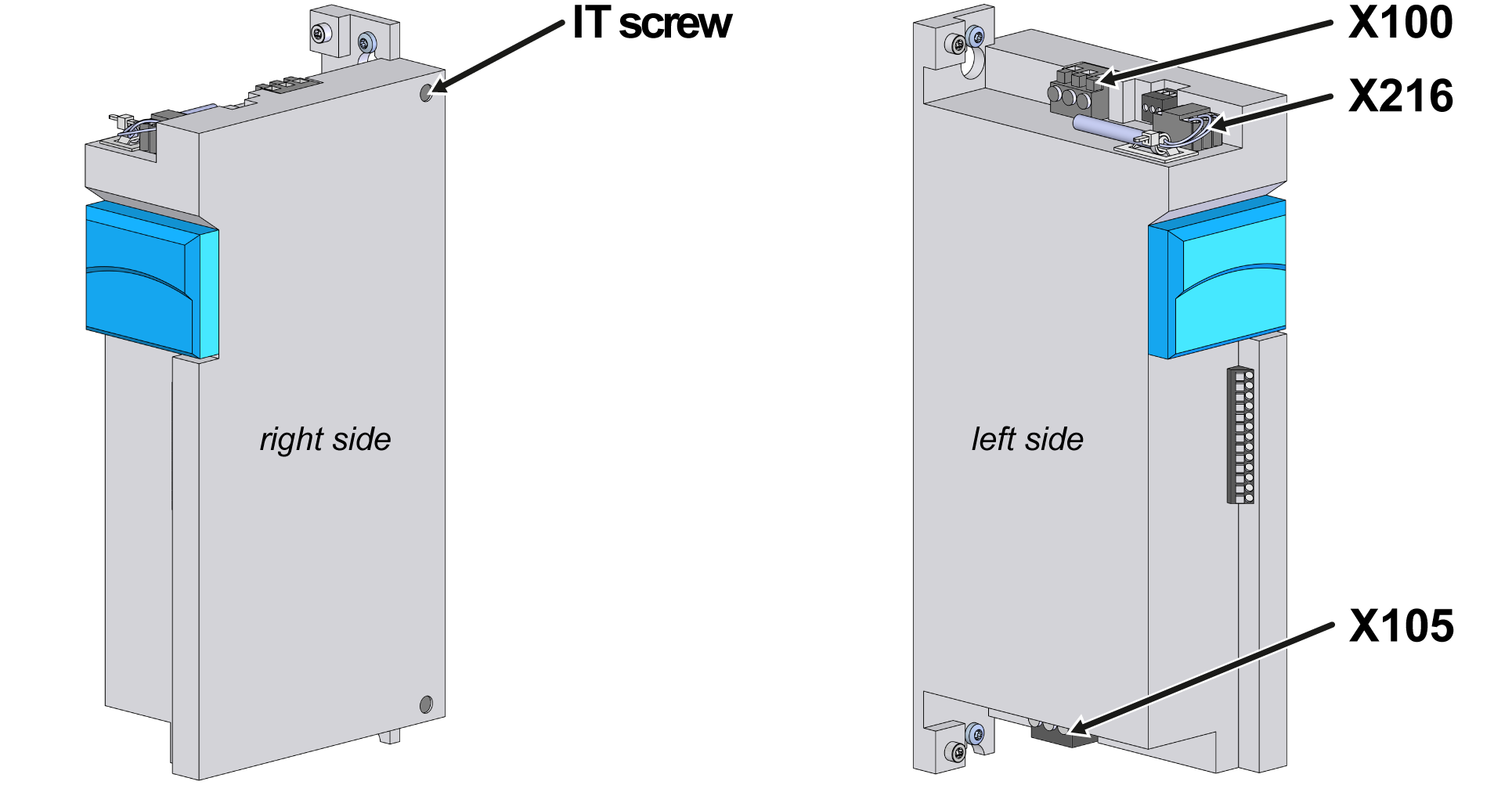

    • Besonderheit bei IT-Systemen (Netzanschluss ohne Schutzerde): Kondensatorschraube am Eingang des Frequenzumrichters (obere IT-Schraube, siehe Abb.) muss entfern werden.
  • Erdungslitzen (Pumpe, Elektrogehäuse) am Frequenzumrichter anschliessen.
  • Steckverbindungen X100, X105 und X216 am Frequenzumrichter einstecken.
    • Sicherstellen, dass alle Verbindungen korrekt nach dem Elektroschema hergestellt sind. Klick hier...
  • Kabel X216 mit Kabelbinder am Abschirmungsanschluss befestigen.

Front schliessen

  • Schutzabdeckung um Elektrogehäuse anbringen und mit Torx-Schrauben befestigen.
  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Ausschalten

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
