Zweck

  • T28903: Leiterplatte ersetzen
  • T29671: Schnittstelle nachrüsten

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT28903T29671
01

Leiterplatte Profibus-DP

T2890311
02

Wärmeleitpad 17x17x3

T28908-1
03

Schraube M2,5x4 - Torx

B3061587-2
04TypenschildT19277-2

Benötigtes Material

  • Torx-Schraubendreher, Grösse 10
  • Torx-Schraubendreher, Grösse 8

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

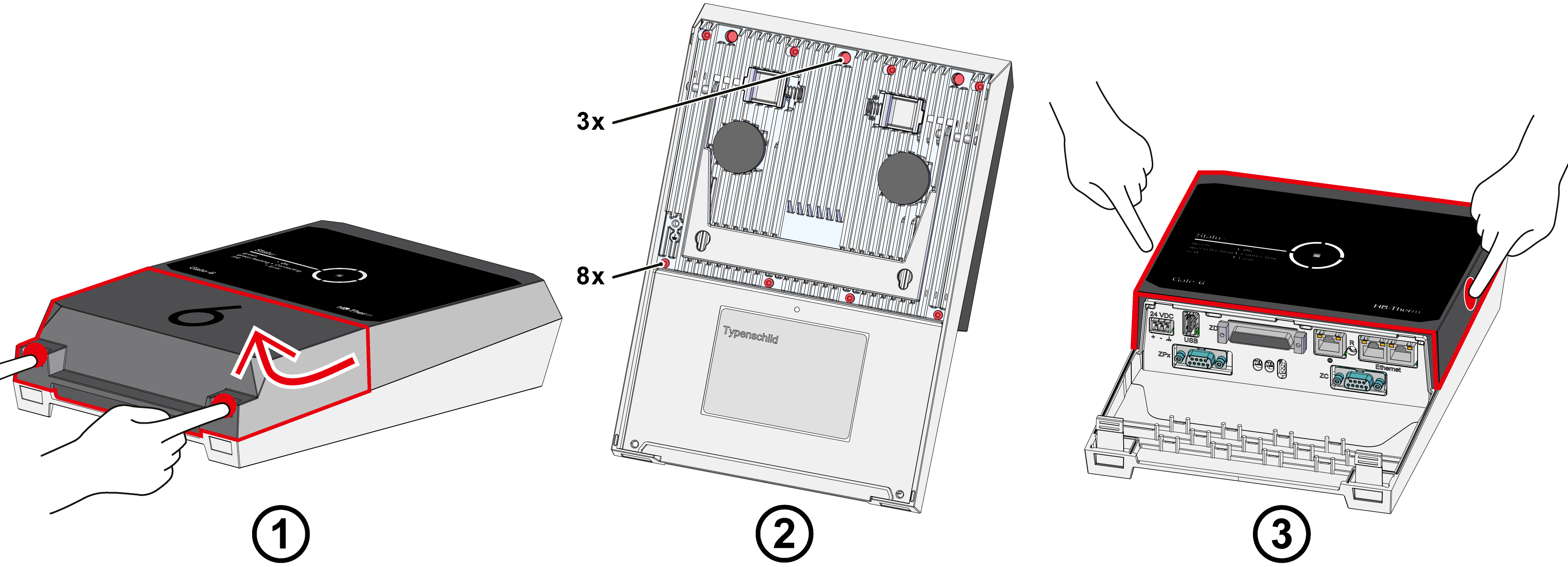

Abdeckung entfernen

  • Kabelabdeckung
    • Befestigungslaschen gedrückt halten und die Kabelabdeckung nach oben anheben (Abb. → ①).
  • Verbindungen am Gate-6 trennen
    • Alle Steuerkabel und die Stromversorgung am Gate-6 abstecken.
  • Gehäuseabdeckung
    • Befestigungsschrauben (11x) auf der Rückseite des Gate-6 entfernen (Abb. → ②)
    • Gehäuseabdeckung seitlich zusammendrücken, bis ein Klicken zu hören ist (Abb. → ③). Anschliessend Abdeckung entfernen.

Leiterplatte montieren

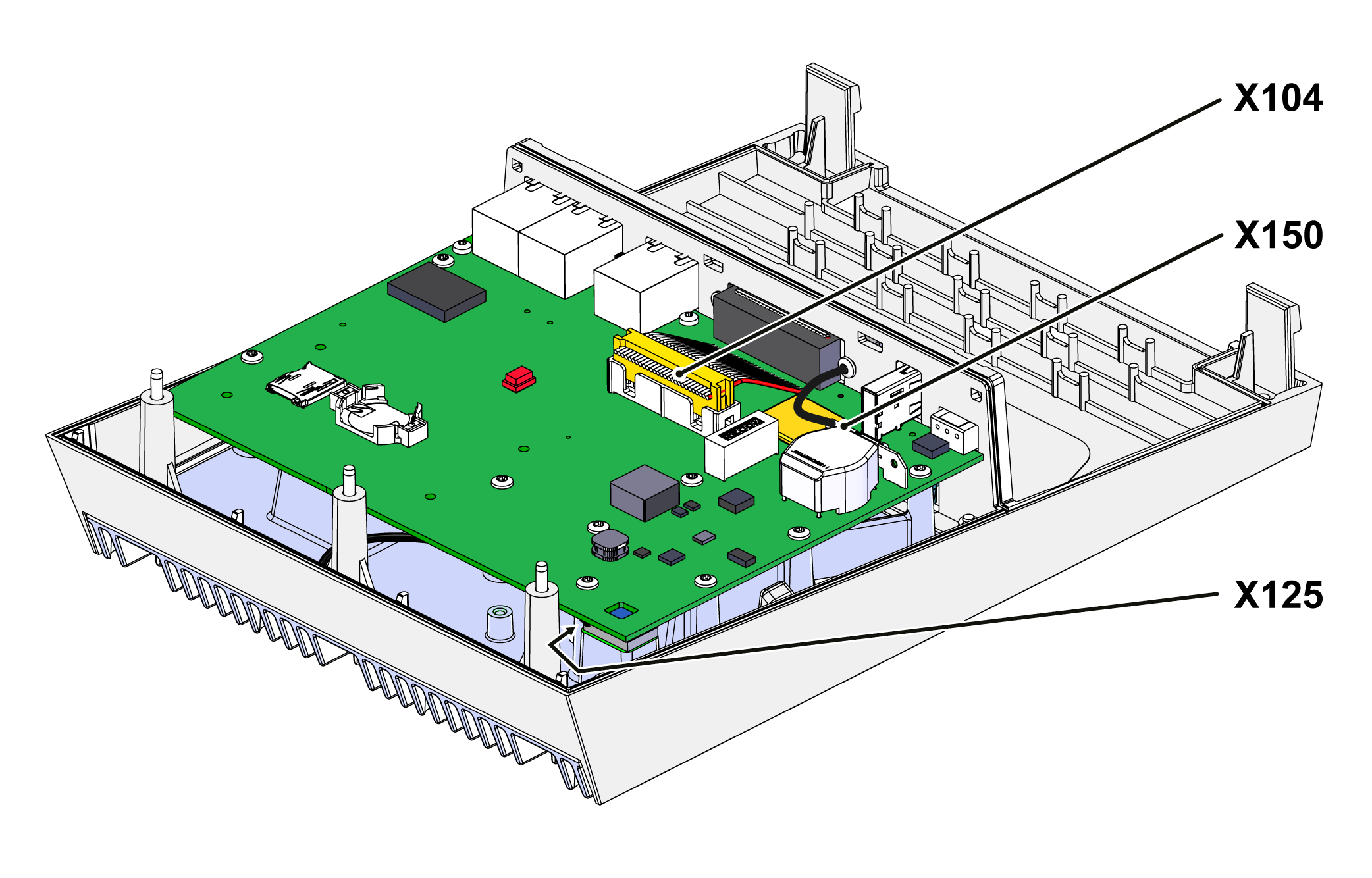

  • Steckverbindungen an der Steuerung GAT-61 lösen
    • Flachbandkabel 26-polig → Steckplatz X104
    • Erdungskabel → Steckplatz X150
    • Antennenkabel (Unterseite) → Steckplatz X125

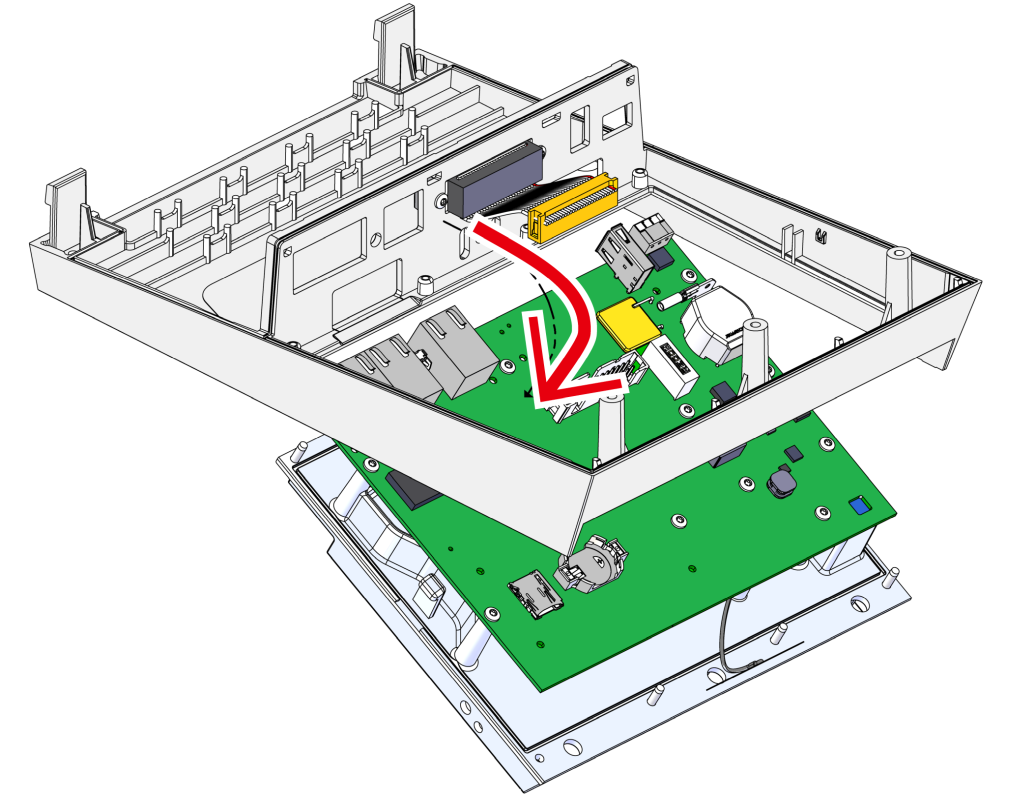

  • Steuerung GAT-61 entnehmen
    • Steuerung GAT-61 inkl. Kühlkörper aus Gehäuse herausheben.
    • Dabei das Gehäuse auseinanderdrücken, um die Befestigungslaschen zu lösen.

    • Befestigungsschrauben (10x) der Steuerung GAT-61 entfernen.
    • Profibus-DP Leiterplatte an der Steuerung GAT-61 austauschen oder anbringen (Pos. 01).
    • Wärmeleitpad auf dem Kühlkörper aufkleben (Pos. 02).

  • Steuerung GAT-61 einsetzen
    • Steuerung GAT-61 wieder auf Kühlkörper aufsetzen und Befestigungsschrauben (10x) fixieren.
    • Steuerung GAT-61 inkl. Kühlkörper ins Gehäuse einsetzen.
    • Sicherstellen, ob der Kühlkörper auf beiden Seiten eingerastet ist..
  • Steckverbindungen wiederherstellen
    • Flachbandkabel 26-polig → Steckplatz X104
    • Erdungskabel → Steckplatz X150
    • Antennenkabel (Unterseite) → Steckplatz X125

Abdeckung anbringen

  • Gehäuseabdeckung aufsetzen und von oben wie auch seitlich andrücken, bis ein Klicken zu hören ist.
  • Befestigungsschrauben an der Rückseite des Gate-6 anbringen.
  • Typenschild (T19277) auf der Rückseite des Gate-6 und in der Kurzanleitung (O8406-X) aufkleben.

Funktion prüfen

  • Kommunikation über die Schnittstelle gemäss der Vorgehensweise in der Kurzanleitung prüfen.
  • Kabelabdeckung aufsetzen und andrücken, bis ein Klicken zu hören ist.
