Zweck

Antenne Dual Band WiFi ersetzen

Qualifikation

Elektrofachpersonal

Material

Pos.BezeichnungArtikelAnzahl

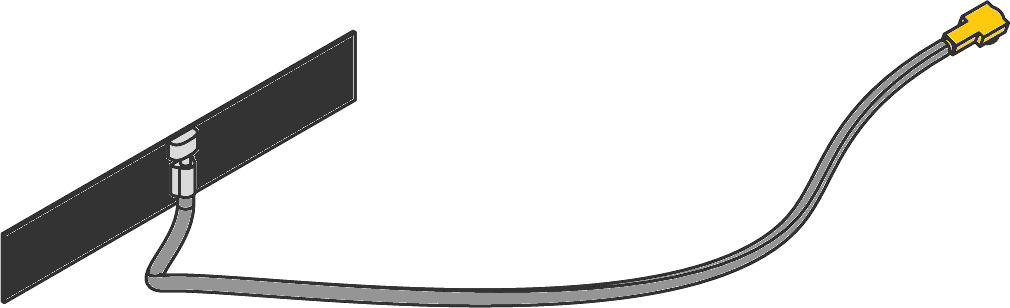

01Antenne Dual Band WiFi 2,4/5,8 GHzT289191

Benötigtes Material

  • Torx-Schraubendreher, Grösse 10

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abdeckung entfernen

  • Kabelabdeckung
    • Befestigungslaschen gedrückt halten und die Kabelabdeckung nach oben anheben (Abb. → ①).
  • Verbindungen am Gate-6 trennen
    • Alle Steuerkabel und die Stromversorgung am Gate-6 abstecken.
  • Gehäuseabdeckung
    • Befestigungsschrauben (11x) auf der Rückseite des Gate-6 entfernen (Abb. → ②)
    • Gehäuseabdeckung seitlich zusammendrücken, bis ein Klicken zu hören ist (Abb. → ③). Anschliessend Abdeckung entfernen.

Antenne ersetzen

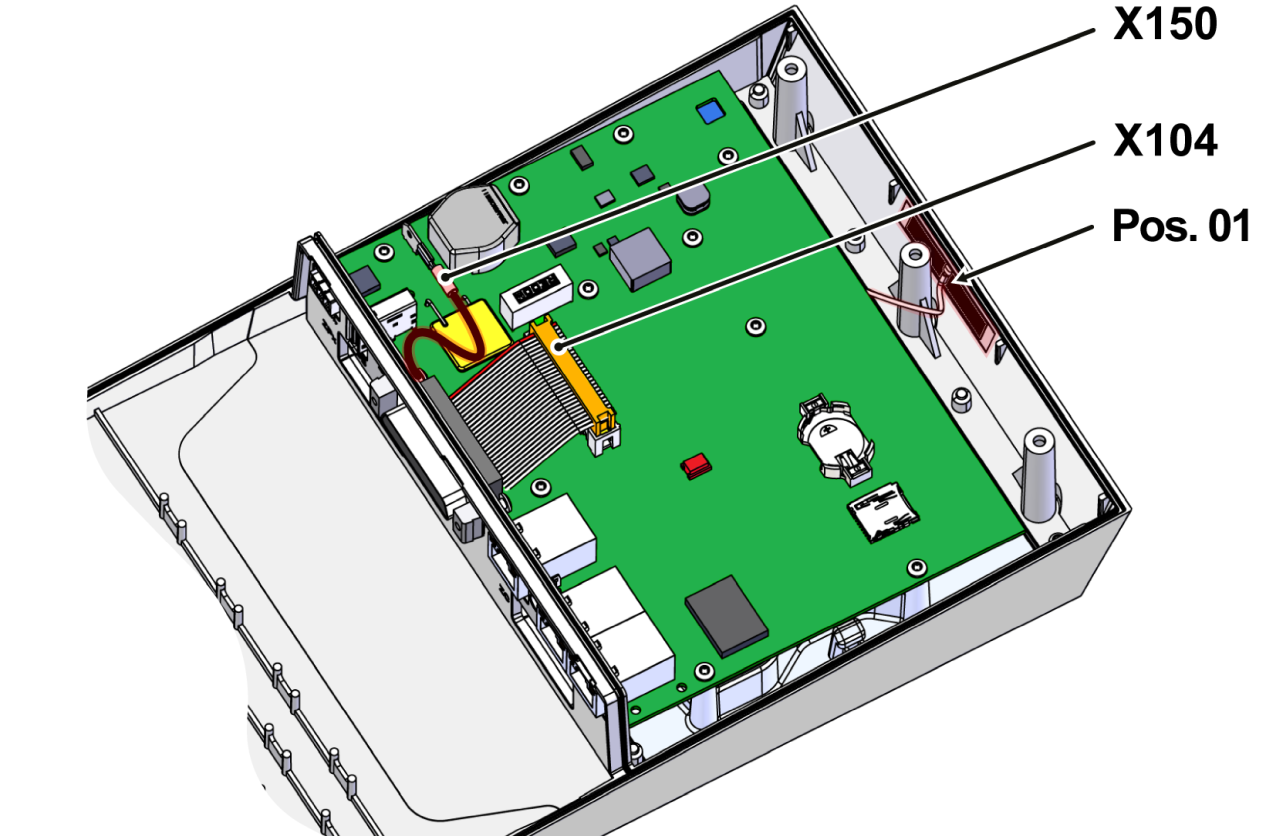

  • Angeklebte Antenne vom Gehäuse entfernen (Pos. 01).
  • Klebstoffrückstände von der Oberfläche entfernen und gründlich reinigen
  • Steckverbindungen an der Steuerung GAT-61 lösen (X150, X104).

  • Steuerung GAT-61 entnehmen
    • Steuerung GAT-61 inkl. Kühlkörper aus Gehäuse herausheben
    • Dabei das Gehäuse auseinanderdrücken, um die Befestigungslaschen zu lösen.

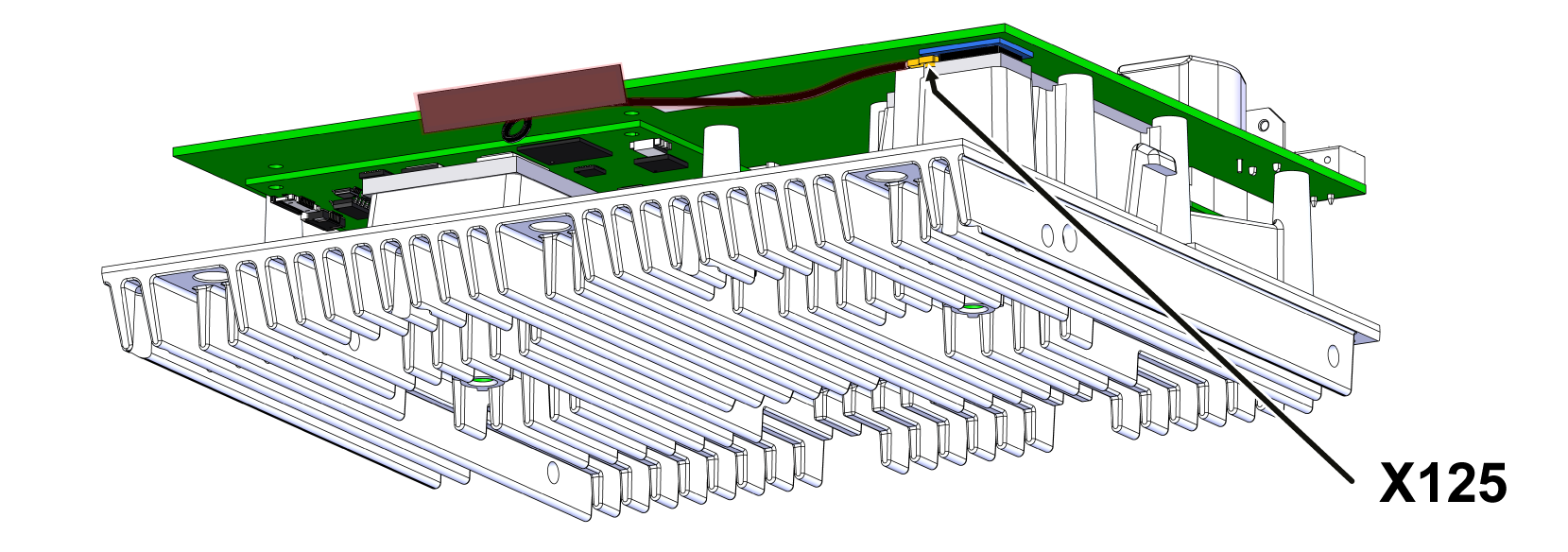

  • Antennenkabel an der Steuerung GAT-61 entfernen und das Kabel der neuen Antenne anschliessen (X125).

  • Steuerung GAT-61 inkl. Kühlkörper wieder ins Gehäuse einsetzen.
    • Sicherstellen, ob der Kühlkörper auf beiden Seiten eingerastet ist.
  • Steckverbindungen wieder an der Steuerung GAT-61 anschliessen (X150, X104).
  • Klebeschutzfolie der neuen Antenne entfernen.
  • Antenne in die dafür vorgesehen Vertiefung am Gehäuse einkleben.

Abdeckung anbringen

  • Gehäuseabdeckung aufsetzen und von oben wie auch seitlich andrücken, bis ein Klicken zu hören ist.
  • Befestigungsschrauben an der Rückseite des Gate-6 anbringen.
  • Typenschild (T19277) auf der Rückseite des Gate-6 und in der Kurzanleitung (O8406-X) aufkleben.

Funktion prüfen

  • Verbindung über Bluetooth mit der App e-cockpit prüfen.

  • Kommunikation über die Schnittstelle gemäss der Vorgehensweise in der Kurzanleitung prüfen.
  • Kabelabdeckung aufsetzen und andrücken, bis ein Klicken zu hören ist.
