Zweck

Austausch der Stromversorgungsplatine PSU-61 (A 14)

Qualifikation

Fachpersonal

Material

Pos.
Bezeichnung
Artikel
T28954

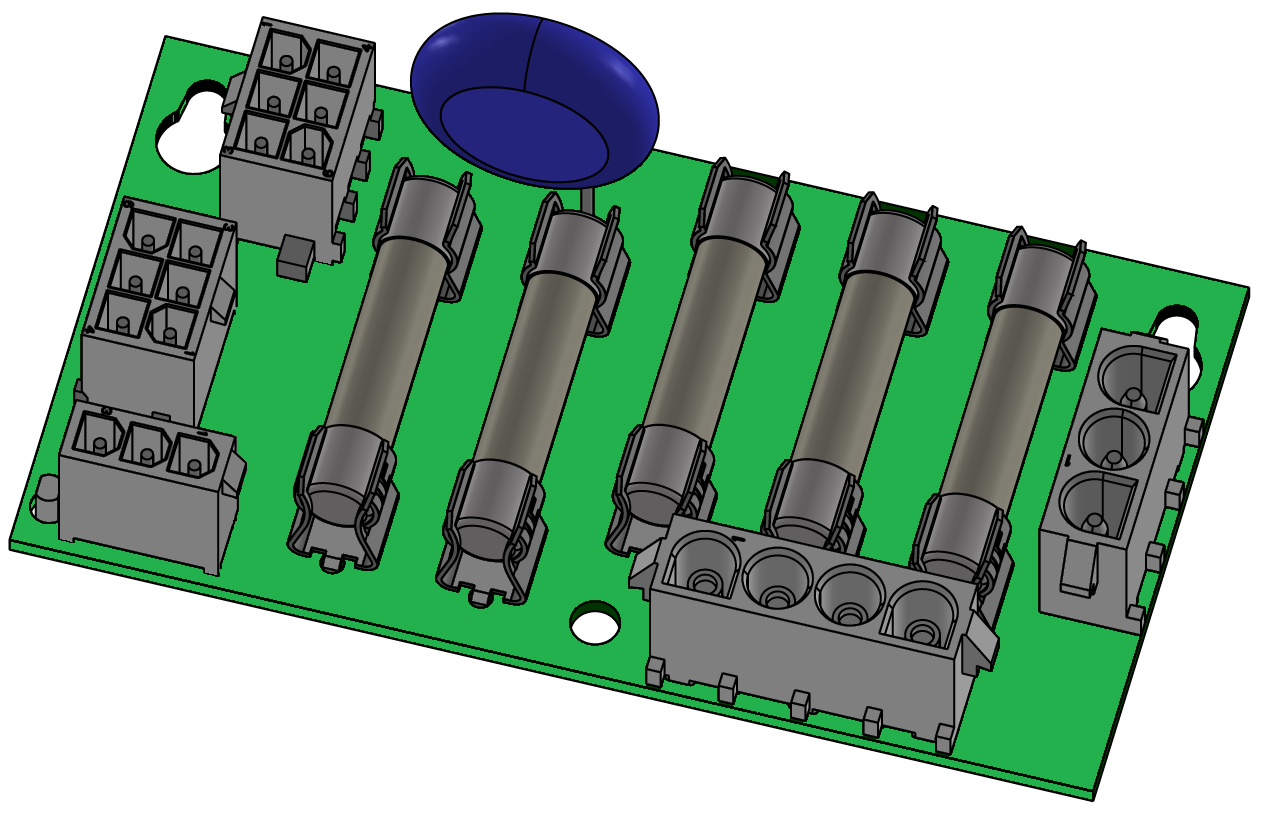

01Stromversorgungsplatine PSU-61T285541
02Brückenstecker X215 (Spannungsvorwahl)T216081

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
  • Schutzabdeckung im Elektrogehäuse herausnehmen, durch entfernen der Torx-Schrauben.

Ersatzteil austauschen

ACHTUNG – Gefahr durch Fehlanschlüsse!

Falsche Spannungsvorwahl oder Fehlanschlüsse können das Gerät beschädigen. Deshalb:

  • Sicherstellen, dass die Spannungsvorwahl und Anschlüsse korrekt sind.
  • Alle Steckverbindungen an der Stromversorgungsplatine entfernen.
  • Befestigungsschraube entfernen und die Stromversorgungsplatine aus ihrer Halterung lösen, um sie zu entfernen.
  • Sicherungen (FU_1, FU_2, ...) auf die neue Stromversorgungsplatine übertragen.
  • Neue Stromversorgungsplatine anbringen und mit Befestigungsschraube fixieren.
  • Netzspannung kontrollieren, siehe Spezifikation auf dem Typenschild.

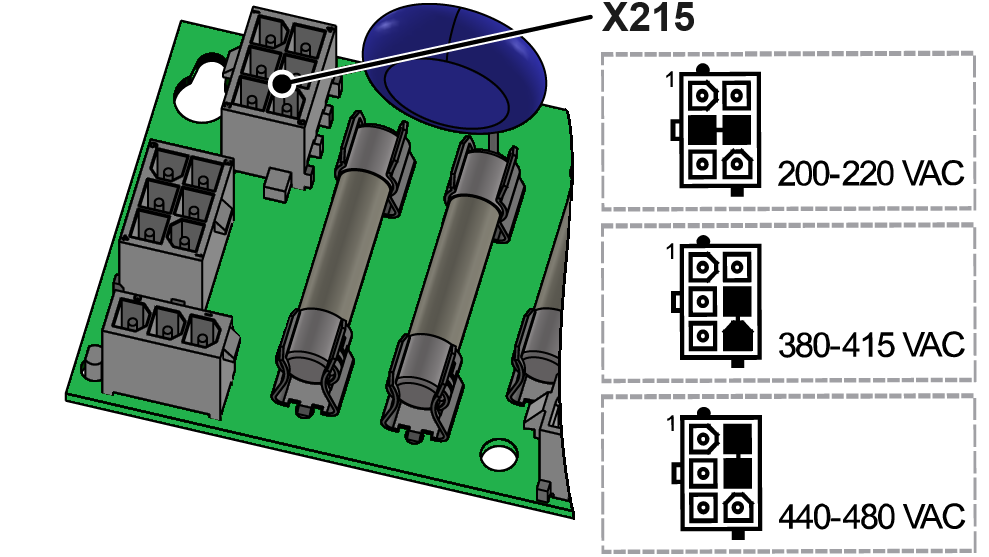

  • Spannungsvorwahl an Steckplatz X215 mit Brückenstecker (T21608) vornehmen.

  • Alle Steckverbindungen an der Stromversorgungsplatine anschliessen.

Front schliessen

  • Schutzabdeckung um Elektrogehäuse anbringen und mit Torx-Schrauben befestigen.
  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Ausschalten

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
