Zweck

Nachrüsten des Auffangbehälters bei Geräten mit 'Formentleerung mit Druckluft'

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelT29586
01

Einschraubwinkel 1/4 - 1/4 Msv

T233571
02

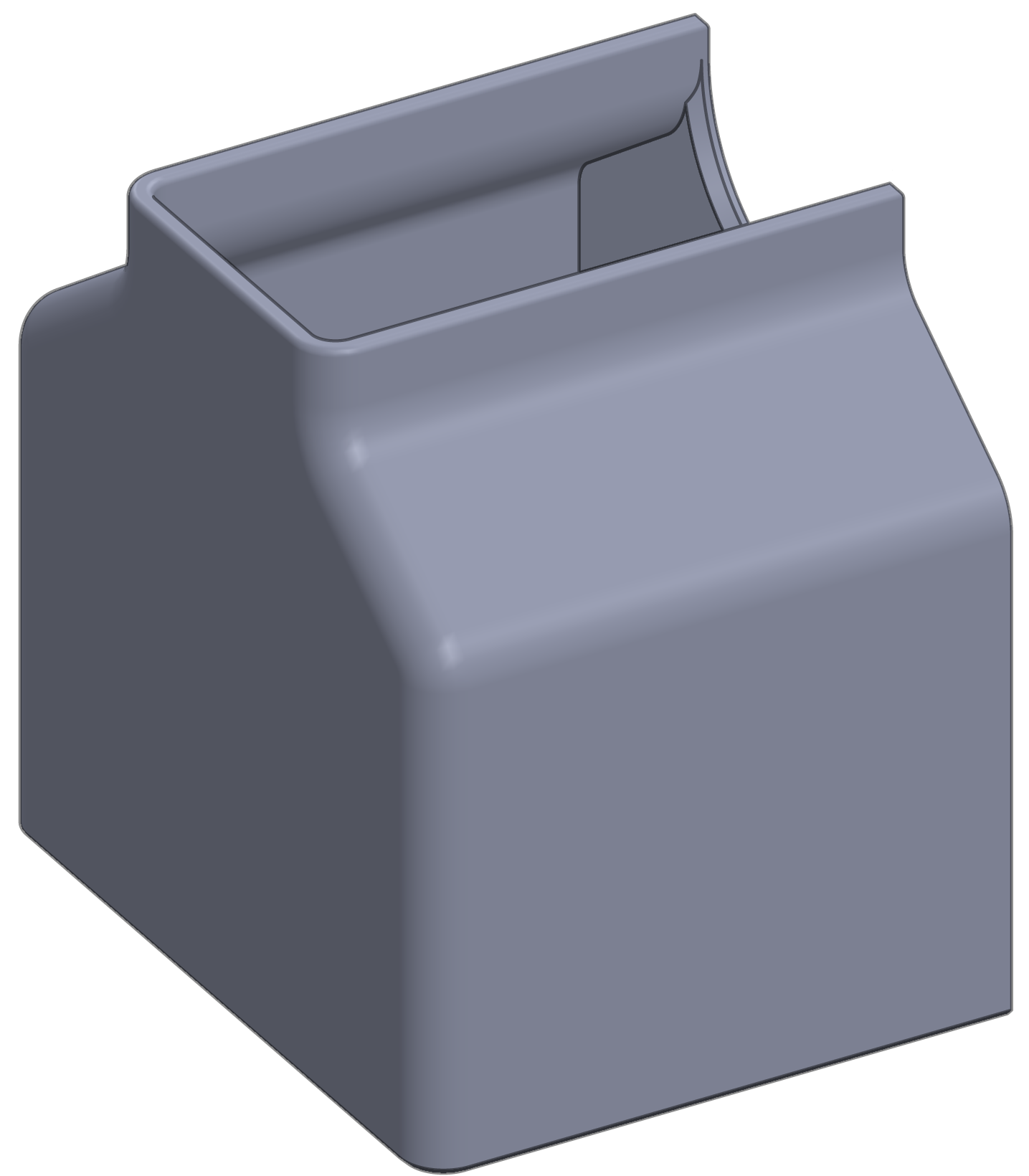

Auffangbehälter 50x44x50 PET

T295841

Benötigtes Material

  • Gabelschlüssel
  • ggf. Dichtmittel

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen & Ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    • Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten.

Nachrüsten

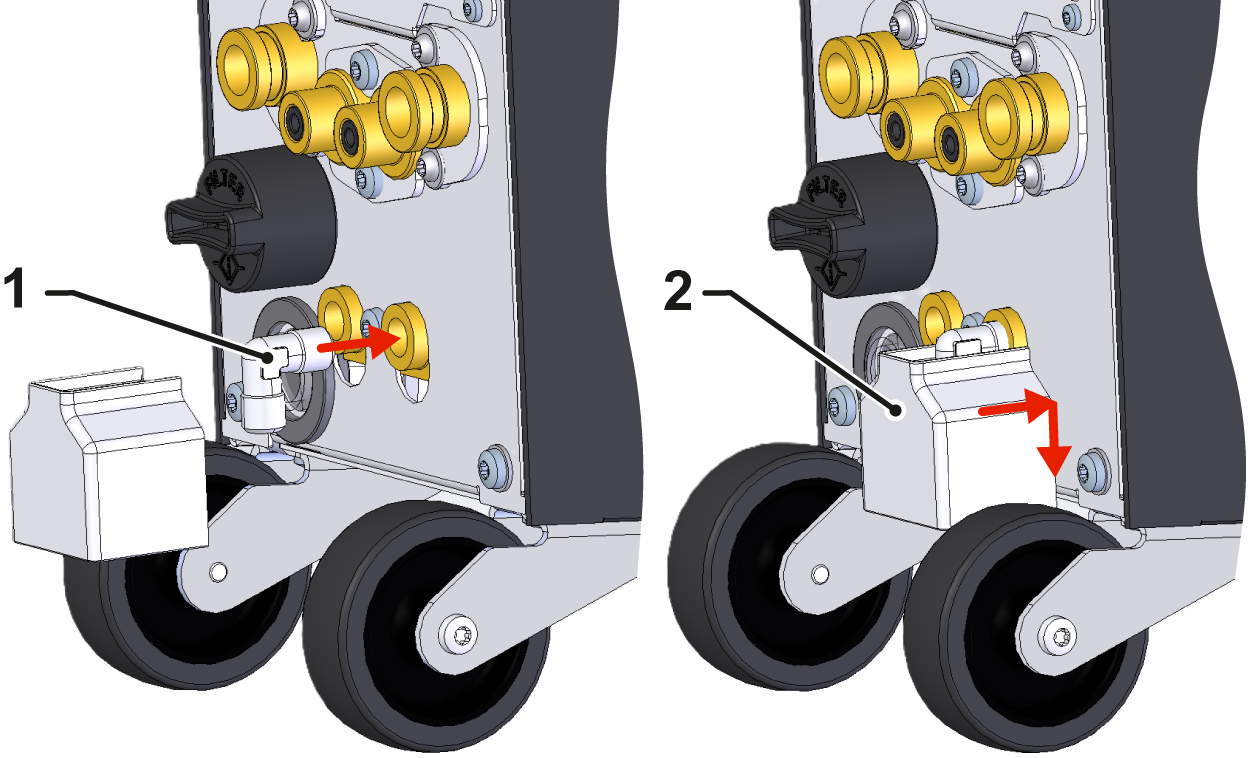

  • Einschraubwinkel (①) montieren
    • Einschraubwinkel in den Anschluss "Air Out" auf der Geräterückseite einschrauben und gemäss Abbildung ausrichten. Die Öffnung muss dabei nach unten zeigen.
    • Falls erforderlich, das Gewinde mit Dichtband oder flüssigem Gewindedichtmittel abdichten.
  • Auffangbehälter (②) anbringen
    • Auffangbehälter unterhalb des Einschraubwinkels positionieren und in der Aussparung der Geräterückwand einhängen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.
  • Formentleerung mit Druckluft durchführen
    • Prüfen, ob das Wasser am Ende der Entleerung im Behälter aufgefangen wird.

Abkühlen & Ausschalten

  • Gerät über die I/O-Taste () ausschalten.
    • Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
