T25305-X: Αισθητήρας Πίεσης

σκοπός

Αντικατάσταση του αισθητήρα πίεσης (BP 1, BP 2, BP 3)

προσόντα

επαγγελματικό προσωπικό

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx μεγέθους 20
• δεσμός καλωδίων

Συνέχεια

Ψύξη / στραγγίστε

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Ελέγξτε την πίεση / απενεργοποιήστε

• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  • Η πίεση συστήματος πρέπει να εμφανίζει 0.0 (±0.1) bar.
• Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Αφαιρέστε τα καλύμματα και ανοίξτε το μπροστινό μέρος

• Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
• Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.

Αντικαταστήστε το ανταλλακτικό

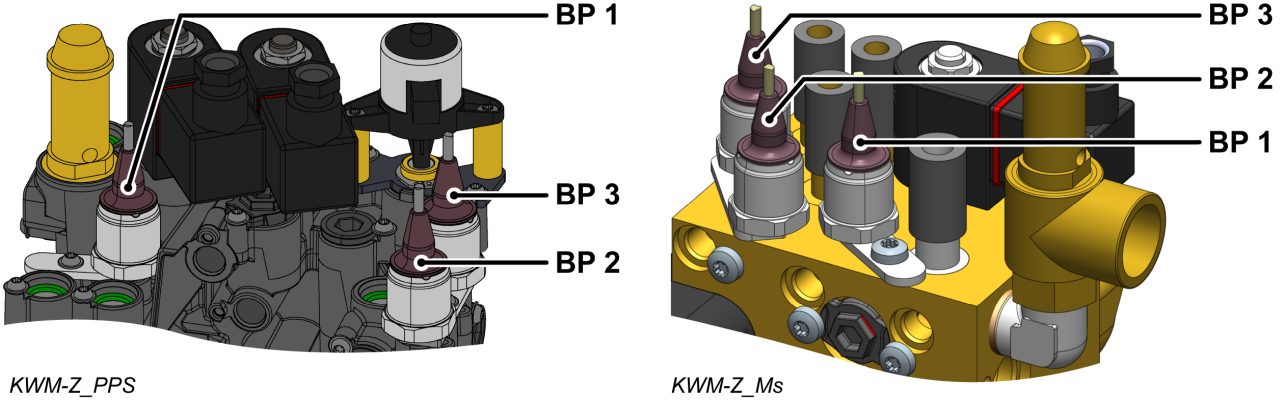

• Αφαιρέστε το καλώδιο του αισθητήρα πίεσης (BP_1, BP_2, BP_3) στην πλακέτα συσκευής GIF-61 και αφαιρέστε εντελώς το καλώδιο.

• • BP 1 → X31.1 (GIF-61)
  • BP 2 → X31.2 (GIF-61)
  • BP 3 → X31.3 (GIF-61)

• Αφαιρέστε τη βίδα Torx και αφαιρέστε την πλάκα στήριξης.

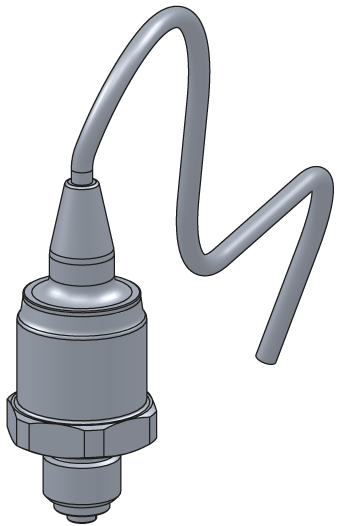

• Αφαιρέστε τον αισθητήρα πίεσης.
• Χρησιμοποιήστε ένα νέο δακτύλιο Ο (T28662) εάν απαιτείται. Διαφορετικά, χρησιμοποιήστε τον προηγούμενο δακτύλιο Ο.
  • Βεβαιωθείτε ότι η επιφάνεια στεγανοποίησης είναι καθαρή και απαλλαγμένη από συντρίμμια.
• Τοποθετήστε έναν νέο αισθητήρα πίεσης και βραχίονα και ασφαλίστε με μια βίδα στερέωσης.
  • Για πλαστική μονάδα νερού ψύξης (PPS), σφίξτε τη βίδα με 2 Nm - μην την υπερβείτε!
• Δρομολογήστε και συνδέστε το καλώδιο από τον αισθητήρα πίεσης (BP_1, BP_2, BP_3) στην πλακέτα συσκευής GIF-61.

• • BP 1 → X31.1 (GIF-61)
  • BP 2 → X31.2 (GIF-61)
  • BP 3 → X31.3 (GIF-61)

• Η επανασυνδέστε τους αφαιρούμενους δεσμούς καλωδίων ή τους αντικαταστήστε με καινούργιους.
• Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

Επαληθεύστε τη βαθμονόμηση

ΠΡΟΣΟΧΗ - Κίνδυνος λανθασμένης βαθμονόμησης!

Η εσφαλμένη βαθμονόμηση μπορεί να προκαλέσει δυσλειτουργία της συσκευής. Επομένως: ελέγξτε τη βαθμονόμηση

• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
• Βεβαιωθείτε ότι η συσκευή είναι χωρίς πίεση. Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.
• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  • Η πίεση συστήματος πρέπει να δείχνει 0.0 (±0.1) bar.
  • Εάν η διακύμανση είναι >0,1 bar, ο αισθητήρας πίεσης πρέπει να βαθμονομηθεί.

Βαθμονόμηση αισθητήρα πίεσης

Σε περίπτωση μεγαλύτερων γραμμικών σφαλμάτων, οι μεμονωμένοι αισθητήρες πίεσης μπορούν να βαθμονομηθούν.

• Επιλέξτε [Προφίλ χρήστη] και ορίστε το σε «Διατροφή».
• Επιλέξτε [Υπηρεσία] > [Βαθμονόμηση] > [Πίεση] > [Αισθητήρας πίεσης 1/2/3 όφσετ].
  • Ρυθμίστε την μετατόπιση ανάλογα.
• Δοκιμάστε ξανά τη διαδικασία επαλήθευσης

Ελέγξτε τη στεγανότητα / τη λειτουργία

• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήστε και εγκαταστήστε καλύμματα

• Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
  • Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
• Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
