Τ28959, Τ29352, Τ28960, Τ29358: Βαλβίδα ψύξης 2

σκοπός

Αντικατάσταση των υδραυλικών μερών της Βαλβίδας Ψύξης 2 (KV 2)

προσόν

επαγγελματικό προσωπικό

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx μεγέθους 20
• κλειδί ανοικτού άκρου, μεγέθους 10

Συνέχεια

Ψύξη / άδειασμα

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Ελέγξτε την πίεση / απενεργοποιήστε

• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  • Η πίεση συστήματος πρέπει να εμφανίζει 0.0 (±0.1) bar.
• Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Αφαιρέστε το κάλυμμα

• Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).

Αντικαταστήστε το ανταλλακτικό

• Αφαιρέστε το σωλήνα (ψύκτη KV_2 ↔).
  • Τραβήξτε έξω τα κλιπ στερέωσης
  • Αφαιρέστε πρώτα το σωλήνα από την πλευρά του ψυγείου προτού να μπορεί να αφαιρεθεί εντελώς
• Αφαιρέστε το καλώδιο του βηματικού κινητήρα (M_4)

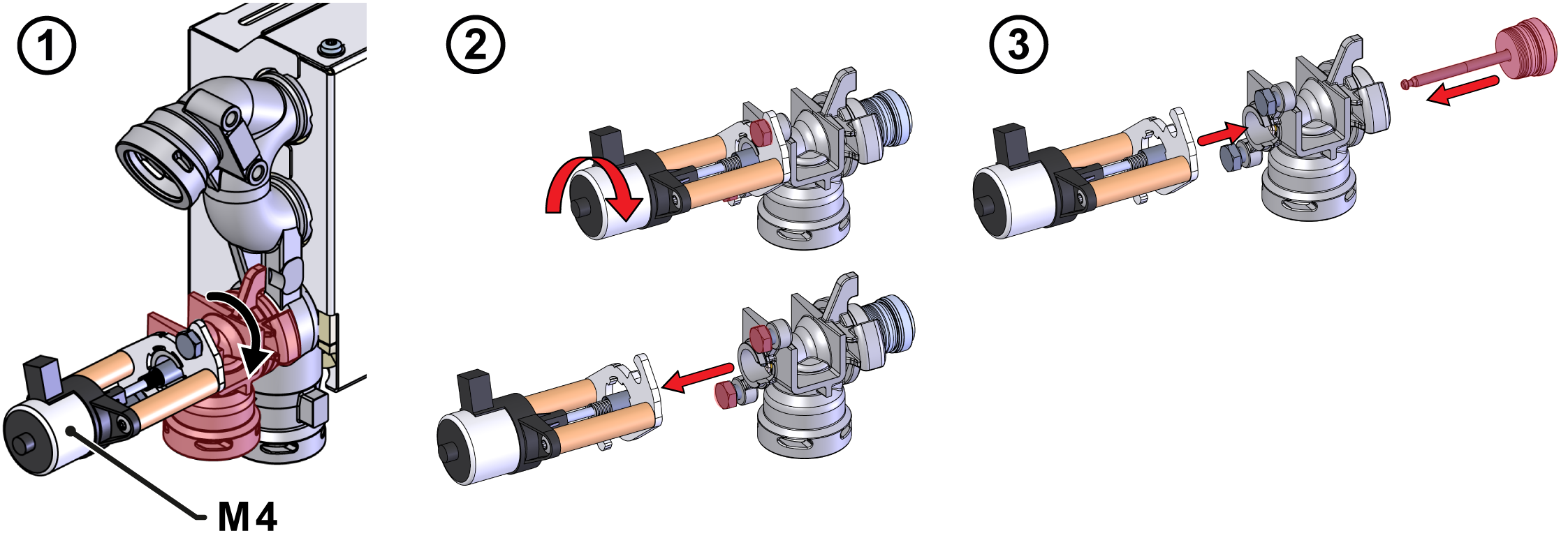

• Αφαιρέστε το περίβλημα συμπεριλαμβανομένου του βηματικού κινητήρα (M_4) (Εικ. → ①).
  • Γυρίστε το περίβλημα μέχρι να απελευθερωθεί η κλειδαριά μπαγιονέτ
  • Αφαιρέστε πλήρως τα περιβλήματα.
• Αφαιρέστε τον βηματικό κινητήρα (M_4) από το περίβλημα (Εικ. → ②).
  • Αφαιρέστε τις βίδες στερέωσης 2 φορές
  • Γυρίστε τον βηματικό κινητήρα, τραβήξτε τον ελαφρά έξω και μετακινήστε τον έξω από τη ζεύξη
• Αφαιρέστε το έμβολο από το περίβλημα
  • για T28959/ T29352: Καθαρίστε το έμβολο συμπεριλαμβανομένης της ράβδου
  • για το T28960/T29358: Χρησιμοποιήστε ένα νέο έμβολο

Διαρροή λόγω λανθασμένης εγκατάστασης!

Η ακατάλληλη εγκατάσταση του δακτυλίου Ο μπορεί να το προκαλέσει βλάβη και να οδηγήσει σε διαρροή. Γι 'αυτό:

• Βεβαιωθείτε ότι ο δακτύλιος Ο έχει εγκατασταθεί σωστά.

• Ελέγξτε το δακτύλιο Ο του περιβλήματος για φθορά και αντικαταστήστε εάν είναι απαραίτητο.
• Τοποθετήστε το έμβολο στο νέο περίβλημα (Εικ. → ③).
  • Τοποθετήστε προσεκτικά το έμβολο και σπρώξτε προς τα έξω τη ράβδο στερέωσης
  • Αφαιρέστε τη ράβδο στήριξης, αυτό δεν απαιτείται πλέον.
• Τοποθετήστε τον βηματικό κινητήρα (M_4) στο περίβλημα (Εικ. → ③).
  • Οδηγήστε στον συμπλέκτη και γυρίστε τον στην τελική θέση
  • Τοποθετήστε 2 βίδες στερέωσης
• Τοποθετήστε τον αγωγό (ψύκτη KV_2 ↔).
  • Ελέγξτε τον δακτύλιο Ο του σωλήνα για φθορά και αντικαταστήστε εάν είναι απαραίτητο.
  • Τοποθετήστε τον αγωγό και ασφαλίστε με κλιπ στερέωσης.
• Συνδέστε το καλώδιο στον βηματικό κινητήρα M_4).

Ελέγξτε τη στεγανότητα / τη λειτουργία

• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
• Επιλέξτε [Προφίλ χρήστη] και ορίστε το σε «Διατροφή».
• Επιλέξτε [Υπηρεσία] > [Παράμετροι] > [Βηματικοί κινητήρες] > [Τοποθέτηση KV 2].
• Ρυθμίστε την τιμή και ελέγξτε αν ο βηματικός κινητήρας συμπεριλαμβανομένου του εμβόλου κινείται ή όχι:
  • 0% = Βαλβίδα κλειστή
  • 100% = Βαλβίδα ανοιγμένη
• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.

Σβήστε και εγκαταστήστε καλύμματα

• Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
  • Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
• Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
