Τ29197-Χ, Τ29344-Χ: Θέρμανση 8+16kW (4T/4S)

σκοπός

Αντικατάσταση της Θέρμανσης (EH 1)

προσόν

επαγγελματικό προσωπικό

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx, μέγεθος 20, 30
• κλειδί ανοικτού άκρου, μεγέθους 10
• στεγανωτικό νήματος (π.χ. υγρή σφραγίδα Loctite 620)
• Γράσο συναρμολόγησης για δακτύλιο Ο (π.χ. γράσο σιλικόνης)

Συνέχεια

Ψύξη / άδειασμα

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.

Ελέγξτε την πίεση

• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
  • Η πίεση συστήματος πρέπει να εμφανίζει 0.0 (±0.1) bar.
• Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.

Απενεργοποιήστε και αφαιρέστε τις συνδέσεις

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.
• Όλες οι εξωτερικές υδραυλικές συνδέσεις στην Προώθηση (OUT) και στην Επιστροφή (IN).
• Για συσκευές με σειριακός αριθμός έως 2413-nnn: Αφαιρέστε τον ενδιάμεσο προσαρμογέα.
  • Για πληροφορίες σχετικά με τη συναρμολόγηση/αποσυναρμολόγηση, δείτε το βίντεο http://hb.click/6-SC-T29041

Αφαιρέστε τα καλύμματα και ανοίξτε το μπροστινό μέρος

• Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
• Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.
• Αφαιρέστε ολόκληρο το άνω κάλυμμα του αγωγού αέρα. Για να το κάνετε αυτό, ξεβιδώστε και αφαιρέστε 6 βίδες στερέωσης.

Αποσυνδέστε τα καλώδια και αφαιρέστε τους σωλήνες

• Αποσυνδέστε το βύσμα X302.X ή/και X303.X από την πλακέτα μέτρησης ισχύος ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Αφαιρέστε πλήρως το καλώδιο θέρμανσης.
• Αφαιρέστε όλες τις σωληνώσεις. Το Wasser μπορεί να διαφύγει όταν ανοίξουν οι συνδέσεις. Για να διευκολυνθεί η αφαίρεση των σωλήνων και της θέρμανσης, πρέπει να εκτελεστούν τα ακόλουθα βήματα:
  • Αφαιρέστε το βραχίονα ①
  • Αφαιρέστε τις βίδες στερέωσης του ψυγείου και της Αντλίας ②, ③.
  • Αφαιρέστε τα κλιπ στερέωσης (split pins) από τις συνδέσεις σωλήνων.

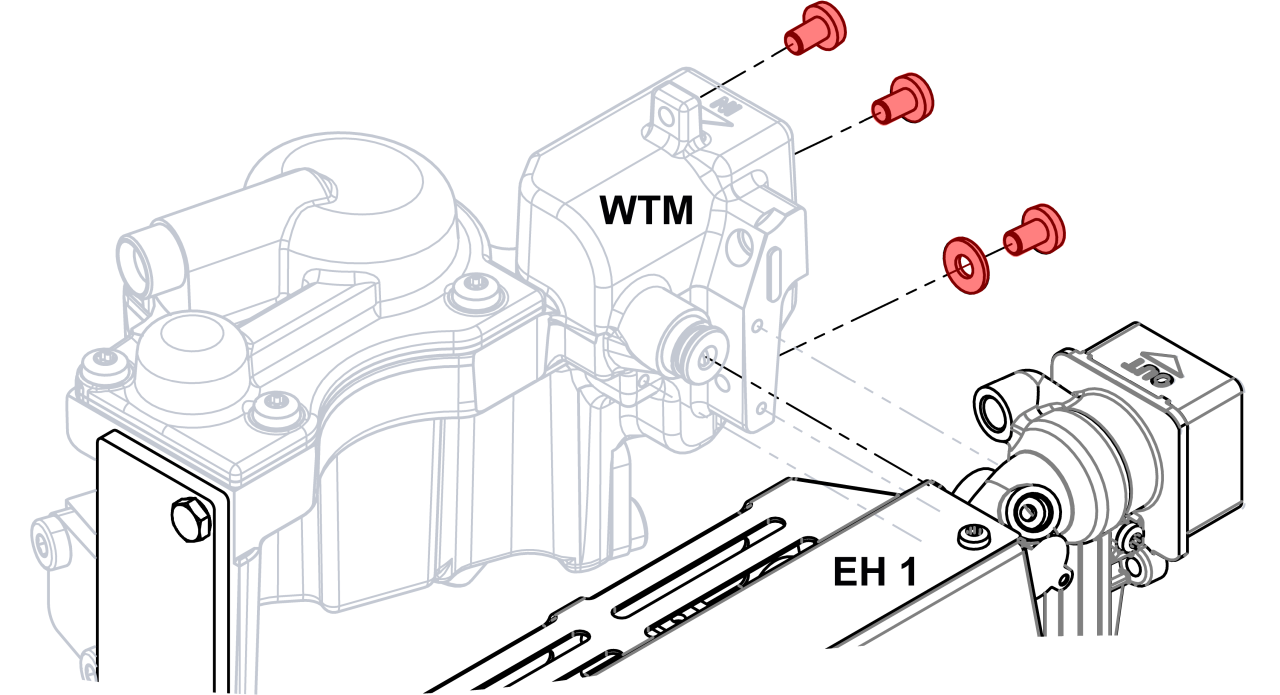

Αφαιρέστε τη μονάδα μεταφοράς θερμότητας (WTM)

• Αφαιρέστε τις βίδες στερέωσης της μονάδας μεταφοράς θερμότητας στο πίσω τοίχωμα της μονάδας.
• Επεκτείνετε τη μονάδα μεταφοράς θερμότητας προς τα πλάγια και αφήστε την στην άκρη.

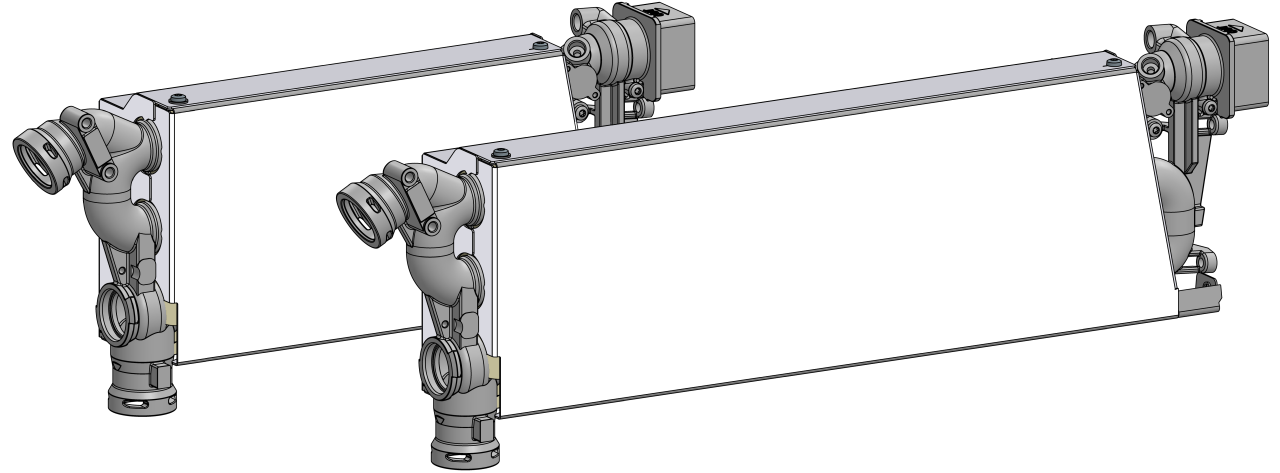

Αφαιρέστε τη μονάδα θέρμανσης (EH_1)

• Αφαιρέστε τις βίδες στερέωσης της μονάδας θέρμανσης στο πίσω τοίχωμα της μονάδας.
• Επεκτείνετε τη μονάδα θέρμανσης και αφήστε την στην άκρη.
• Αφαιρέστε τον αισθητήρα θερμοκρασίας (BT_1) και τον θερμοστάτη (ST_1) και μεταφέρετέ τα στη νέα θέρμανση.
  • Βεβαιωθείτε ότι ο θερμοστάτης είναι σταθερά στερεωμένος στην επιφάνεια.
• Τοποθετήστε την παρεχόμενη βιδωτή σύνδεση στη νέα θέρμανση με στεγανωτικό σπειρώματος ④
  • χωρίς πρόσθετο εξοπλισμό_ZG: T15568
  • με πρόσθετο εξοπλισμό_ZG: T21203
    • Οι περιττές βίδες μπορούν να απορριφθούν.
• Μεταφέρετε εξαρτήματα ειδικά για τη συσκευή.
  • HB-100Z61/62: Αφαιρέστε το βύσμα στεγανοποίησης με βραχίονα στήριξης ⑤ και Ντέκελ με βίδα στερέωσης ⑥ και μεταφέρετέ τα στη νέα θέρμανση.
  • HB-140/160Z61/62: Αφαιρέστε τον γραμμικό βηματικό κινητήρα με περίβλημα και έμβολο και μεταφέρετέ τον στη νέα θέρμανση ⑦.

Εγκατάσταση μονάδας θέρμανσης (EH_1) / μονάδα μεταφοράς θερμότητας (WTM)

ΠΡΟΣΟΧΗ!

Οι βιδωτές συνδέσεις, ιδίως συνδυασμοί ανοξείδωτου χάλυβα/ανοξείδωτου χάλυβα ή χάλυβα/ανοξείδωτου χάλυβα, τείνουν να κολλήσουν ή να κολλήσουν κατά τη λειτουργία για μεγάλο χρονικό διάστημα σε υψηλές θερμοκρασίες. Γι 'αυτό:

• Χρησιμοποιήστε κατάλληλα λιπαντικά

• Τοποθετήστε τη μονάδα θέρμανσης.
• Τοποθετήστε και σφίξτε τις βίδες στερέωσης στο πίσω μέρος της συσκευής.
• Τοποθετήστε τη μονάδα μεταφοράς θερμότητας και σπρώξτε την προς τα πλάγια.
• Τοποθετήστε και σφίξτε τις βίδες στερέωσης στο πίσω μέρος της συσκευής.

Εγκατάσταση σωλήνων

ΣΗΜΕΊΩΣΗ!

Λιπάνετε τους δακτυλίους Ο με κατάλληλο γράσο στερέωσης πριν από την εγκατάσταση. Αυτό διευκολύνει την εγκατάσταση, αποτρέπει ζημιές και αυξάνει τη διάρκεια ζωής των δακτυλίων Ο.

• Ελέγξτε τους δακτυλίους Ο για φθορά και αντικαταστήστε τους εάν είναι απαραίτητο.
• Εγκαταστήστε σωληνώσεις.
• Τοποθετήστε κλιπ στερέωσης (split pins) στις συνδέσεις σωλήνων.
• Σφίξτε τις βίδες στερέωσης του ψυγείου και της Αντλίας ②, ③.
• Τοποθετήστε το βραχίονα ①

Συνδέστε το καλώδιο και το ραβδί στην πλάκα τύπου

• Περάστε το καλώδιο θέρμανσης κατά μήκος της πλεξούδας καλωδίων στο ηλεκτρικό περίβλημα.
• Συνδέστε το βύσμα X302.X και/ή X303.X στην πλακέτα μέτρησης ισχύος ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

Ελέγξτε τη στεγανότητα / τη λειτουργία

• Επανατοποθετήστε το κάλυμμα του αεραγωγού. Ασφαλίστε με 6 βίδες στερέωσης.
• Επανεγκαταστήστε εξωτερικές υδραυλικές συνδέσεις στην Προώθηση (OUT) και στην Επιστροφή (IN).
• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.
• Μετά από μια επιτυχημένη δοκιμή στεγανότητας, θερμαίνετε τη μονάδα ελέγχου θερμοκρασίας στη μέγιστη θερμοκρασία της συσκευής.

Σβήστε και εγκαταστήστε καλύμματα

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
• Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
