propósito

Sustitución del sensor de presión (BP 1, BP 2, BP 3)

calificación

personal especializado

Material

Pos.DenominaciónArtículosT25305-X
01

sensor de presión 0–25 bar

T25305-X1
02

junta tórica 7,5x2 – FPM (optional)

T286621

Material necesario

  • Destornillador Torx tamaño 20
  • atadura de cables

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y drenaje

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y apáguelo

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Quite las cubiertas y abra la parte delantera

  • Retire las cubiertas del equipo (→Abrir equipo).
  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Sustituya la pieza de repuesto

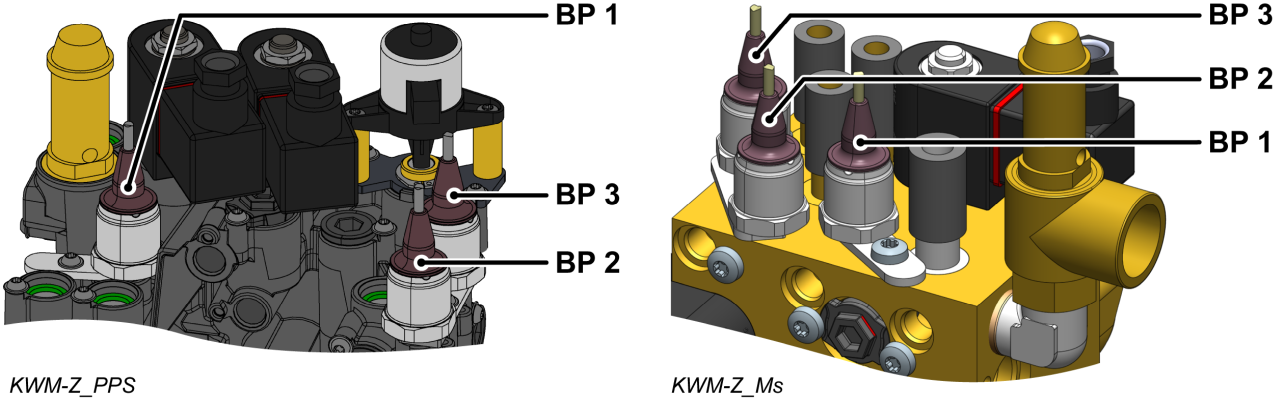

  • Retire el cable del sensor de presión (BP_1, BP_2, BP_3) de la placa del equipo GIF-61 y extraiga completamente el cable.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Extraiga el tornillo Torx y extraiga la placa de montaje.
  • Extraiga el sensor de presión.
  • Utilice una junta tórica nueva (T28662) si es necesario. De lo contrario, utilice la junta tórica anterior.
    • Asegúrese de que la superficie de sellado esté limpia y libre de residuos.
  • Instale un sensor de presión y un soporte nuevos y asegúrelos con un tornillo de montaje.
    • Para el módulo de agua refrigerante (PPS) de plástico, apriete el tornillo con 2 Nm, ¡sin sobrepasarlo!
  • Coloque y conecte el cable del sensor de presión (BP_1, BP_2, BP_3) a la placa del equipo GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Vuelva a colocar las bridas extraídas o cámbielas por otras nuevas.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Verificar el calibrado

ATENCIÓN — ¡Peligro de un calibrado incorrecto!

Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por lo tanto: compruebe el calibrado

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Asegúrese de que el equipo esté despresurizado. La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.
  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe ser de 0.0 (±0.1) bar.
    • Si la desviación es >0,1 bar, se debe calibrar el sensor de presión.

Calibrar el sensor de presión

En caso de errores lineales mayores, se pueden calibrar los sensores de presión individuales.

  • Seleccione [Perfil De Usuario] y configúrelo en «Conservación».
  • Seleccione [Servicio ] > [Calibración ] > [Presión] > [Desfase 1/2/3 del sensor de presión].
    • Defina el desfase en consecuencia.
  • Vuelva a intentar el proceso de verificación

Compruebe la estanqueidad y el funcionamiento

  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

desconectar e instalar las cubiertas

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
