propósito

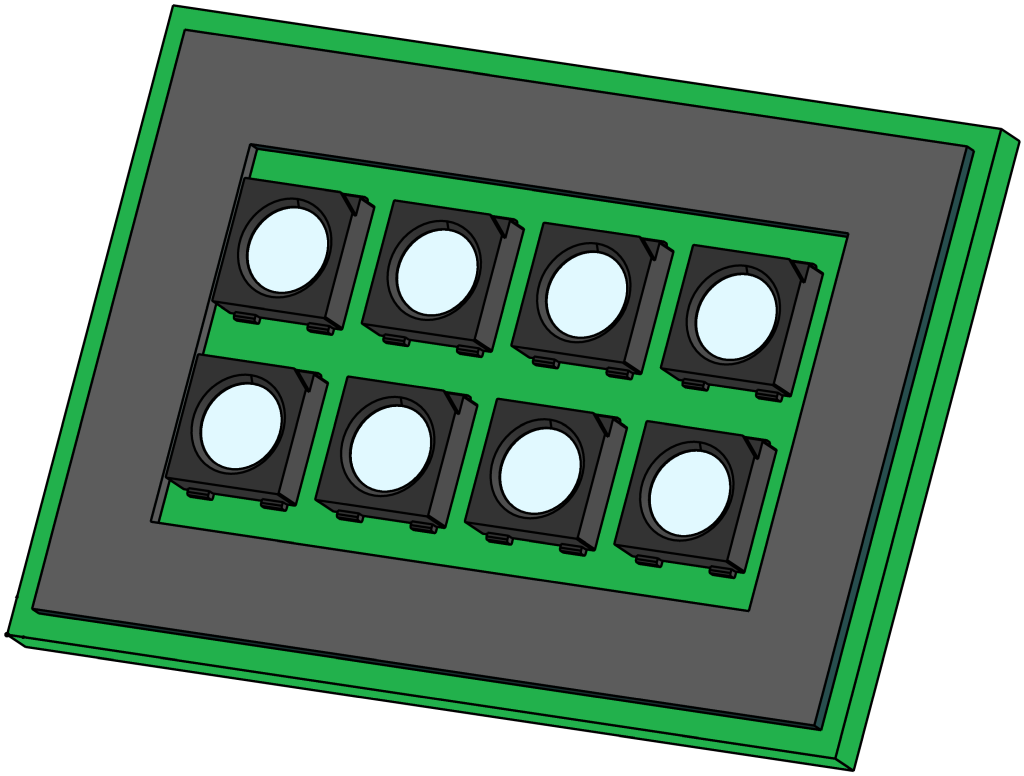

Sustitución de la luz LED de estado SPL-61 (A 18)

calificación

Personal especializado

Material

Pos.DenominaciónArtículosT28604
01Luz LED de estado SPL-61Carretera T286041

Material requerido

  • Destornillador Torx tamaño 20
  • Limpiador/disolvente para eliminar los residuos de adhesivo

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y desconectar

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Sustituya la pieza de repuesto

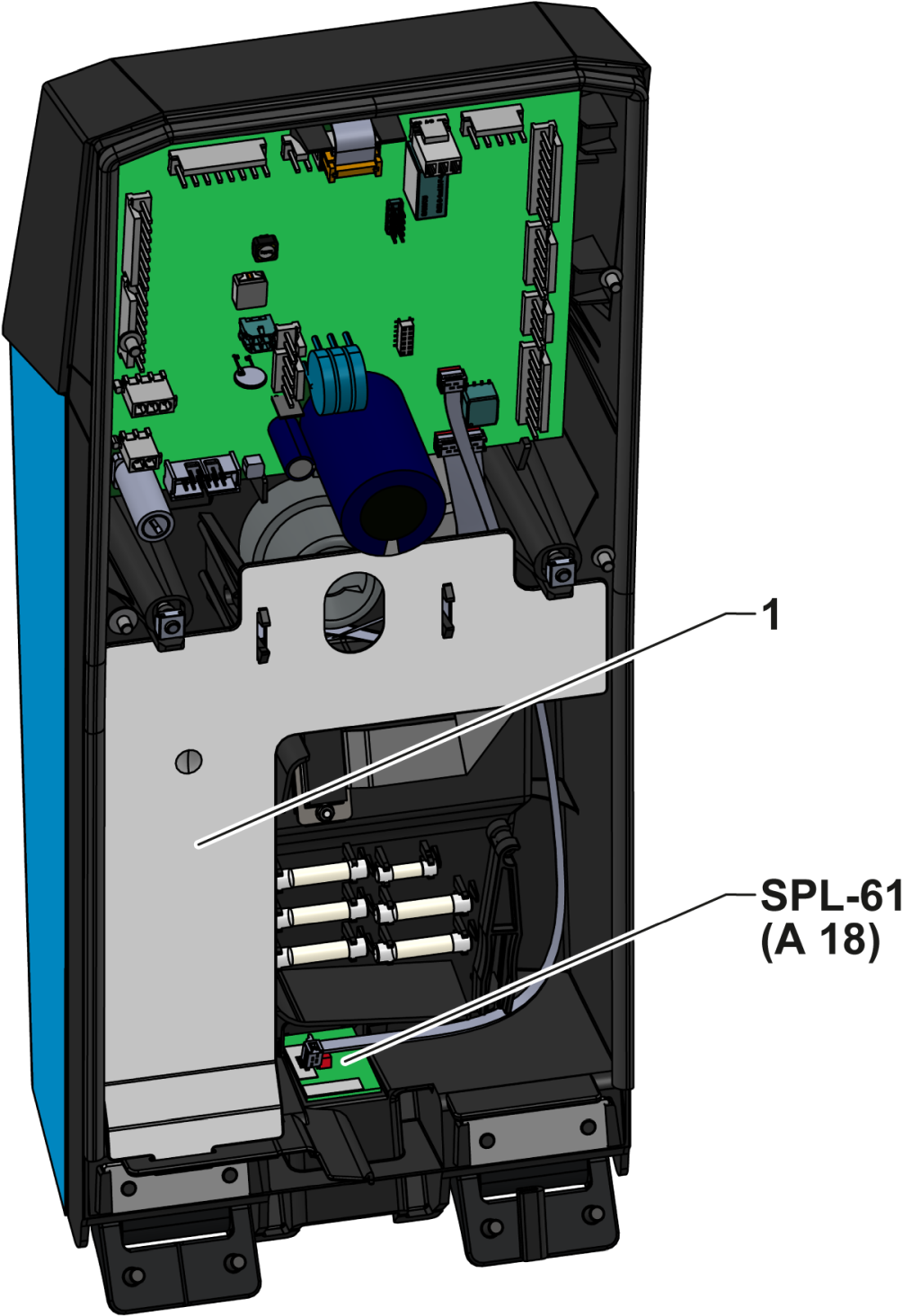

  • Retire la cubierta del cable (solo para el modelo de tamaño 61)
    • Suelte y retire la cubierta del cable (①) presionando los clips de montaje entre sí.
    • Extraiga suavemente el mazo de cables del conducto de cables y empújelo hacia un lado para poder acceder a la placa SPL-61.
  • Retire la placa SPL-61
    • Desenchufe el conector X922 de la placa de circuito.
    • Presione la placa (pegada con cinta adhesiva de doble cara) en las Carcasas desde el exterior hacia el interior hasta que se suelte el adhesivo.
    • Extraiga la placa SPL-61 de la carcasa.
  • Prepare la superficie adhesiva
    • Elimine los residuos de adhesivo de las Carcasas (si es necesario con un limpiador/disolvente adecuado).
    • Asegúrese de que la superficie adhesiva esté limpia, seca y libre de grasa.
  • Inserte una nueva placa SPL-61
    • Pegue la nueva placa de circuito en el hueco de la Carcasas.
    • Vuelva a conectar el conector X922.
  • Instale la cubierta del cable (solo modelo de tamaño 61)
    • Vuelva a insertar el mazo de cables en el conducto de cables.
    • Inserte la tapa del cable (①) en los huecos correspondientes.

Cierre la parte delantera

  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
    • Compruebe si la luz LED de estado parpadea en blanco durante el proceso de inicio.
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

desconectar

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
