propósito

Sustitución del convertidor de frecuencia (U 1)

cualificación

Electricistas

Material

Pos.DenominaciónT28669T28670
01

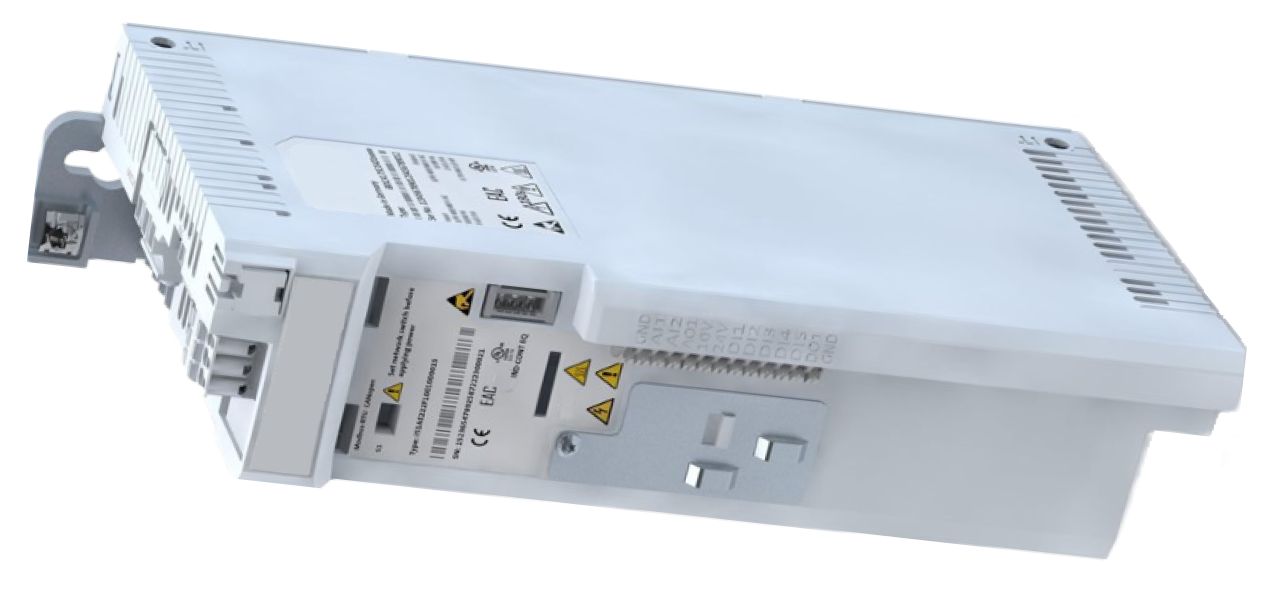

convertidor de frecuencia i510 2,2 kW, 340–528 VAC

1-
01

convertidor de frecuencia i510 2,2 kW, 170–264 VAC

-1

Material necesario

  • Destornillador Torx, tamaño 10, 20

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y desconectar

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.¡Entonces espere 5 minutos!

¡Peligro para la vida debido a la tensión eléctrica!

Existe peligro de muerte en caso de contacto con piezas que transportan tensión. Por eso:

Desconecte el equipo de la fuente de alimentación antes de abrirlo. La desconexión debe asegurarse de que no se reinicie. Debido a que los condensadores están cargados, se debe permitir un período de espera de al menos cinco minutos después de desconectar la fuente de alimentación antes de realizar trabajos en el convertidor de frecuencia.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
  • Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.

Sustituya la pieza de repuesto

  • Desenchufe los conectores X100, X105 y X216 del convertidor de frecuencia.
    • Con el cable X216, retire la brida de cables de la conexión de blindaje.
  • Extraiga los cables de conexión a tierra (Bomba, Carcasas eléctricas) del convertidor de frecuencia.
  • Afloje los tornillos del convertidor de frecuencia de la pared trasera.
  • Empuje el convertidor de frecuencia hacia arriba, extiéndalo hacia adelante desde los tornillos de montaje y extráigalo.
  • Instale un nuevo convertidor de frecuencia y apriete los tornillos de fijación.

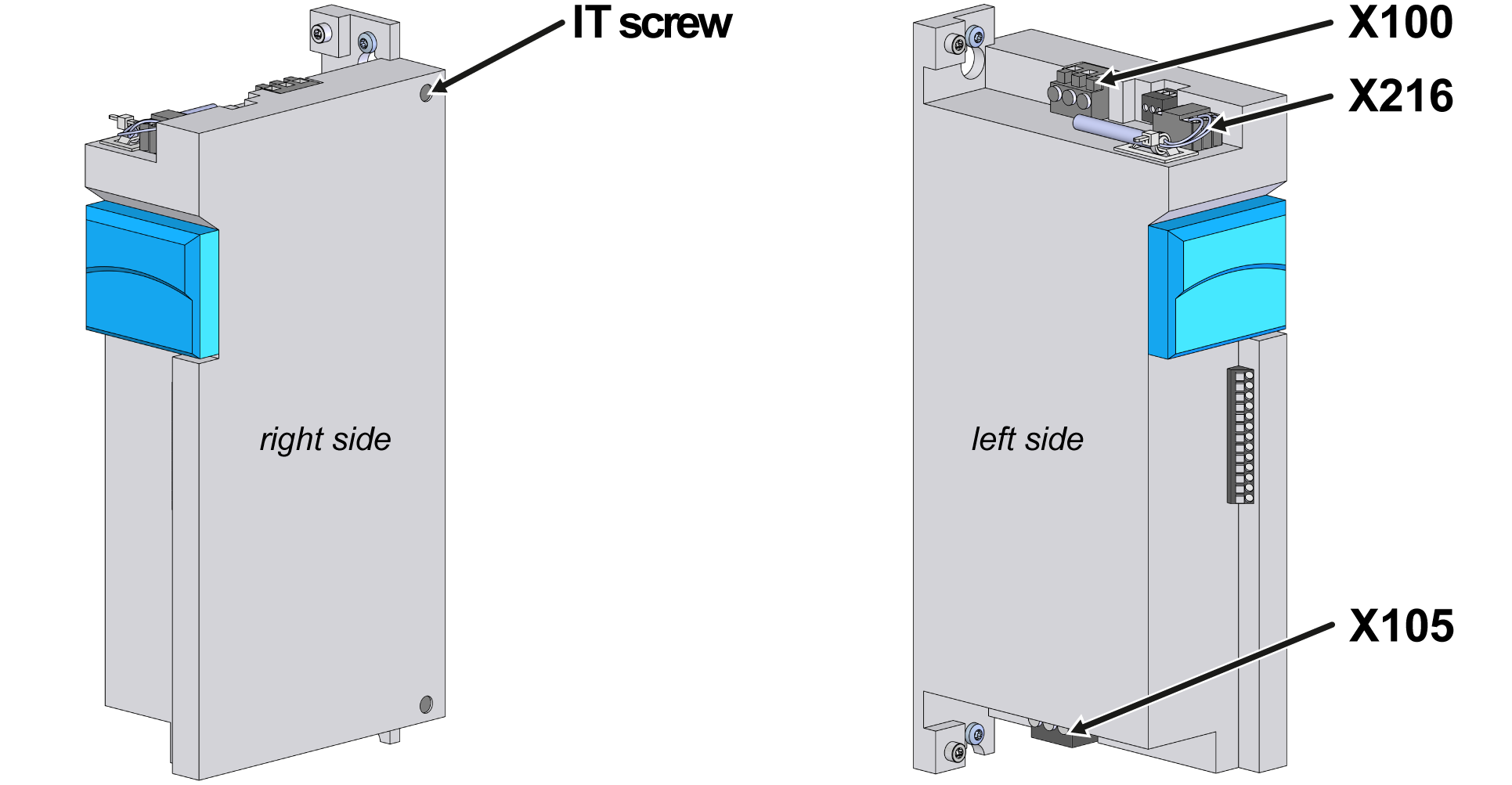

    • Característica especial de los sistemas informáticos (conexión de alimentación sin protección a tierra): se debe quitar el tornillo del condensador en la entrada del convertidor de frecuencia (tornillo IT superior, véase la ap.).
  • Conecte los cables de conexión a tierra (Bomba, Carcasas eléctricas) al convertidor de frecuencia.
  • Enchufe los conectores X100, X105 y X216 en el convertidor de frecuencia.
  • Fije el cable X216 al puerto de blindaje con una brida para cables.

Cierre la parte delantera

  • Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

desconectar

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
